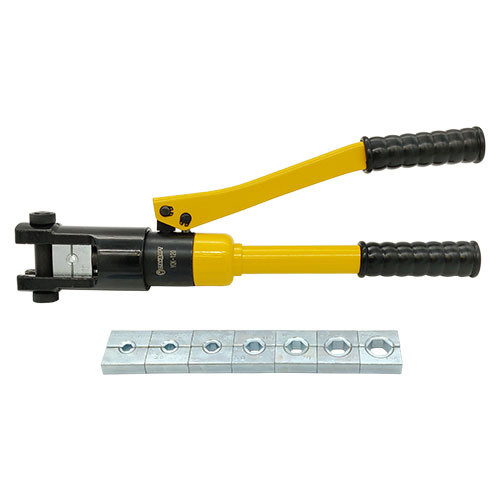

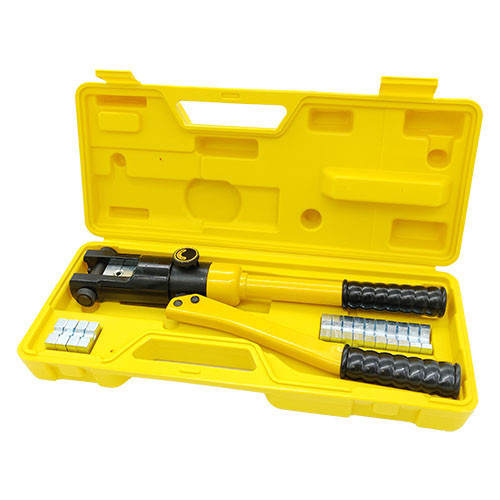

Ручний гідравлічний прес для наконечників і гільз YQK-120 (10-120 мм2) СТАНДАРТ HCRT0120

Ручний гідравлічний прес для наконечників і гільз YQK-120 (10-120 мм2) СТАНДАРТ HCRT0120
Як робоча рідина застосовують гідравлічну олію. Це рішення дає змогу знизити фізичні витрати монтажника, порівнюючи з роботою механічними кліщами.
Забороняється застосовувати як робочу рідину:
корозійно-активні речовини;
олія з домішками води.
Для обтискання необхідно зробити 11 кроків:
Видалити ізоляцію необхідної довжини з кабелю або дроту.
Вставити жилу провідника очищеним від ізоляції кінцем у наконечник або гільзу (відповідно дотримуватися відповідності).
Витягти вісь із головки.
Встановити напівформи матриці в головку. Номер матриці має відповідати номеру наконечника.
Розмістити провідник із наконечником у фігурному пазу між напівформами матриці.
Установити вісь у головку.
Повернути гвинт у положення «ON» (поворот за годинниковою стрілкою на 180°).
Здійснювати ручки, що хитають, поки торці матриці не зіткнуться. Обтискати гільзи від центру до країв. Після того як торці матриці зіткнулися, не переміщати ручку.
Повернути гвинт у положення «OFF» (проти годинникової стрілки на 180°).
Витягти опресований провідник із матриці (якщо треба дістати вісь із головки).
Звести ручки агрегату.
Заходи безпеки
забороняється працювати з дротами, що перебувають під напругою й розбирати виріб під час обтискання;
якщо експлуатація довго не відбулася, треба замінити робочу рідину;
у разі течі гідравлічної оливи в процесі обтискання негайно поверніть гвинт у положення «OFF», витягніть дріт із матриці та зведіть ручки;
в процесі зберігання:
середовище не має містити корозійно-активних речовин;
заправлений робочою рідиною;
головка оброблена консерваційним мастилом.
Розмір матриць:
10, 16, 25, 35, 50, 70, 95, 120 мм²
Макс. зусилля:
14 тонн
Хід штока:
14 мм
Робоча рідина:
Гідравлічна олива #20
