Лопата-відвал із кріпленням (Козак Полтавський) (КТд25)

Лопату-відвал можна використовувати з мототракторами, виготовленими на базі комплекту для переобладнання мотоблоку «Козак Полтавський».

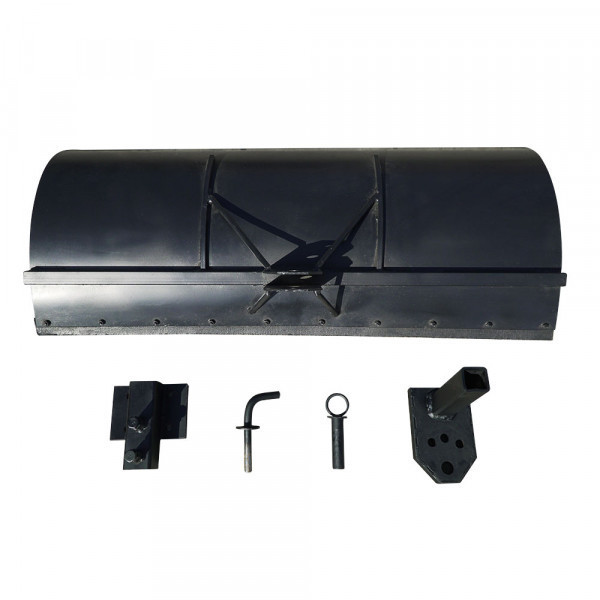

Основними елементами є: ківш лопати, шворень, фіксуючий палець і причіпне кріплення для підключення до мототрактора. Для встановлення на мототрактор «Козак Полтавський» також знадобиться
Конструкція
Ківш лопати складається з рами з використанням підсилювачів і ребер жорсткості та гнутого листа металу. Рама виконана із сталевого профілю (перетин 25 мм, товщина стінки 2,5 мм, довжина профілю 1000 мм). Підсилювач та ребра жорсткості складаються з прутків квадрата перетином 10 мм.
Робоча поверхня – ківш, виконаний із листової сталі товщиною 2 мм, висота становить 460 мм, ширина – 1000 мм. Ківш піддається процесу прокатки для створення необхідної округлої форми. Конструкція лопати має необхідний запас міцності та надійності.
На лопаті встановлений вузол, що складається з двох паралельно встановлених пластин (товщина 4 мм, ширина 100 мм, довжина 145 мм), з якими з'єднується причіпне кріплення. З'єднання здійснюється за допомогою кріпильного пальця (Ø 21 мм) зі шплінтом та кріпильного шворня (Ø 14 мм). Кріплення лопати має на своїй пластині 4 отвори, один відповідно для підключення кріпильного пальця (Ø 21 мм), і три для кріпильного шворня (Ø 14 мм).
Лопата-відвал має три робочі положення: прямо, праворуч і ліворуч. Змінити положення лопати можна за допомогою повороту пластин, які шплінтуються. Також можна регулювати положення лопати по висоті.
Підключення до мототрактора здійснюється завдяки спеціальному передньому підйомному механізмові оновленої конструкції та причіпному пристрою лопати-відвалу. Підйом та опускання лопати в робоче/транспортне положення здійснюється через важільну передачу.
Для встановлення на мототрактори, що відрізняються від виготовленого нами комплекту переобладнання мотоблока, можуть знадобитися додаткові доробки.
Стандартна комплектація
Лопата-відвал, причіпний пристрій, шворень, фіксуючий палець.
Габаритні розміри:
висота – 400 мм;
ширина рами – 1000 мм;
вага виробу – 16 кг.
Найменування у прайсі: Лопата-відвал із кріпленням (Козак Полтавський), КТд25.
Перед відправкою товару обов'язково узгодьте з менеджером сумісність обладнання з вашим мотоблоком або трактором.
