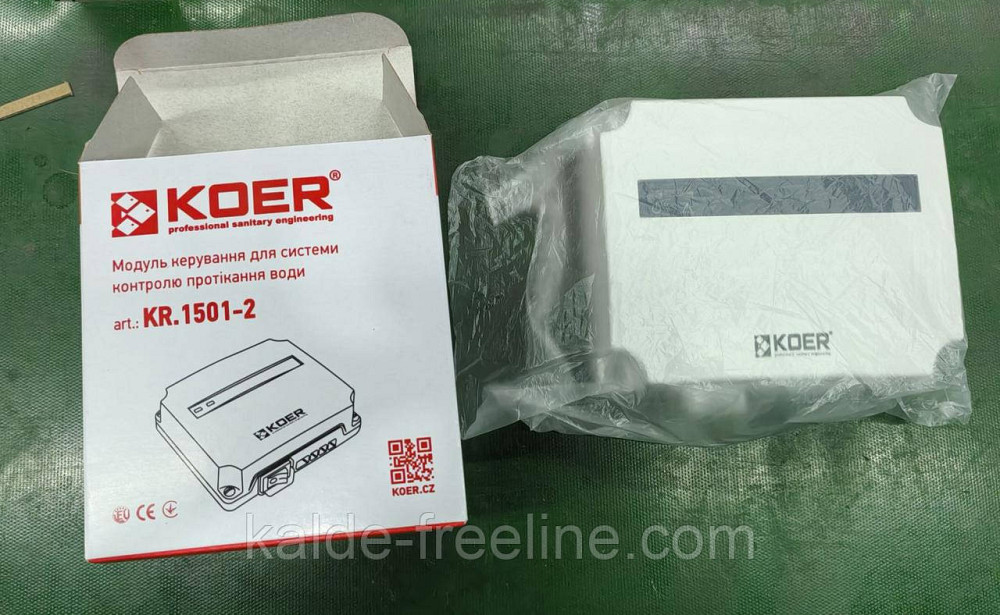

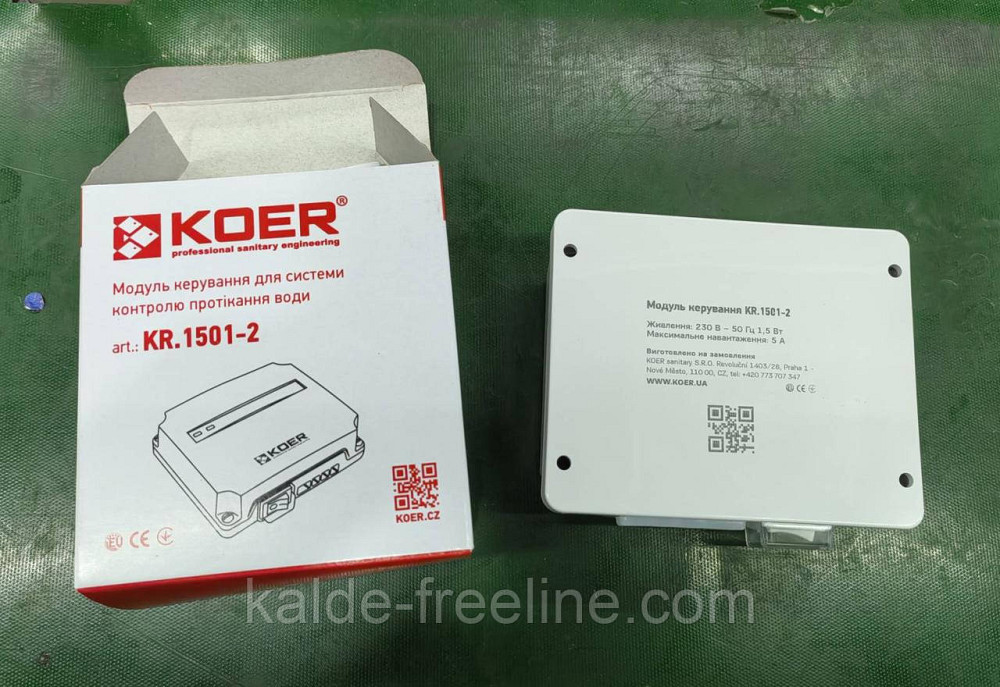

Модуль керування для систем контролю протікання води Koer

Модуль керування KR.1501-2 призначений для оброб-
ки сигналів від датчиків контролю протікання води
та видачі керуючого сигналу на виконавчий пристрій
(кран кульовий з електроприводом), а також забезпе-
чення світлового та звукового оповіщення аварії.
На нижній частині модуля керування KR.1501-2 розта-
шований перемикач "Мережа". На лицьовій стороні
приладу розташовані світлодіоди «Живлення» та
«Аварія» . Перемикач «Мережа» призначений для
увімкнення/вимкнення живлення контролера.
Світлодіод «Живлення» горить зеленим кольором,
коли система увімкнена.
Світлодіод «Аварія» включається червоним у тому
випадку, коли система фіксує протікання води.
Модуль керування має такі функції:
• автоматичний проворот підключених кульових
кранів з електроприводом 1 раз на місяць, що
виключає закисання кранів.
• автоматичне відключення живлення з кульових
кранів з електроприводом через 120 сек після спра-
цьовування - напруга на крани подається лише під
час перекриття кранів.
КОМПЛЕКТ ПОСТАВКИ
1. Модуль керування KR.1501-2
2. Інструкція з експлуатації
МОНТАЖ ТА ВСТАНОВЛЕННЯ
УВАГА! Не допускається встановлення модуля
керування KR.1501-2 в місцях з підвищеною во-
логістю.
Знеструмте проводку перед підключенням модуля
керування або його вимкненням для перевірки або
заміни.
Електричні з'єднання та підключення модуля ке-
рування до мережі має виконувати кваліфікований
електрик. На несправності приладу (модуля керування
KR.1501-2), що виникли внаслідок його неправильного
підключення, гарантія виробника не поширюється.
Модуль керування KR.1501-2 рекомендується встанов-
лювати у місці зручному для обслуговування та опові-
щення господарів у разі протікання води.
Напруга живлення на контролер має бути подана з си-
лової шафи і обов'язково через ПЗВ (30 мА).
До модуля керування KR.1501-2 підвести фазу і нуль
згідно зі схемою підключення (Рис. 2).
Для підключення двох і більше датчиків контролю
протікання води та трьох і більше кульових кранів з
електроприводом застосовувати паралельну схему
включення, використовуючи зовнішні з'єднувачі.
Установка контролера KR.1501-2
1. Зніміть лицьову кришку приладу, відкрутивши гви-
нти;
2. Виконайте з'єднання проводів відповідно до схеми
підключення, залежно від того, які крани з електро-
приводом ви використовуєте;
3. Закріпіть задню стінку приладу на рівній поверх-
ні, наприклад на стіні, за допомогою двох шурупів
3,0x25 мм.
4. Встановіть передню кришку. Зверніть увагу на гумо-
ву прокладку. Вона має бути встановлена у спеціаль-
ний паз.
ЕКСПЛУАТАЦІЯ
Увімкнення системи
Увімкнення модуля керування KR.1501-2 проводить-
ся натисканням кнопки, що розташована на нижній
частині корпусу модуля. При включенні модуля на ли-
цьовій панелі світиться зелений світлодіод.
Якщо відбулось протікання води і спрацював хоча б
один із датчиків, то:
• на модулі керування загориться червоний світ-
лодіод;
• пролунає сигнал зумера;
• кульовий кран з електроприводом заблокує подачу
води.
Для усунення аварійної ситуації та приведення модуля
керування KR.1501-2 в робочий стан необхідно:
• перекрити подачу води ручними запірними пристро-
ями (наприклад, вхідним кульовим краном);
• вимкнути живлення модуля;
• з'ясувати причину виникнення аварії;
• усунути її;
• витерти насухо датчики протікання;
• увімкнути живлення модуля;
• відкрити подачу води ручними запірними пристро-
ями.
Перевірку працездатності модуля керування рекомен-
дується проводити не рідше одного разу на місяць.
Для цього:
• переконайтеся, що модуль увімкнено;
• відкрийте кран змішувача, бажано та холодну, та
гарячу воду, щоб спостерігати перекриття води ку-
льовими кранами з електроприводом при спрацьо-
вування модуля;
• вологим предметом (губкою або шматком тканини)
замкніть контактні пластини будь-якого датчика;
• переконайтесь у правильності роботи системи –
спрацює звукова та світлова індикація на модулі
керування (червоний світлодіод і зумер) та подача
води припиниться;
• вимкніть живлення модуля керування кнопкою «Ме-
режа», витріть контактні пластини датчика насухо,
знову увімкніть живлення - подача води відновить-
ся;
• повторіть перевірку для всіх інших датчиків
аналогічно.
