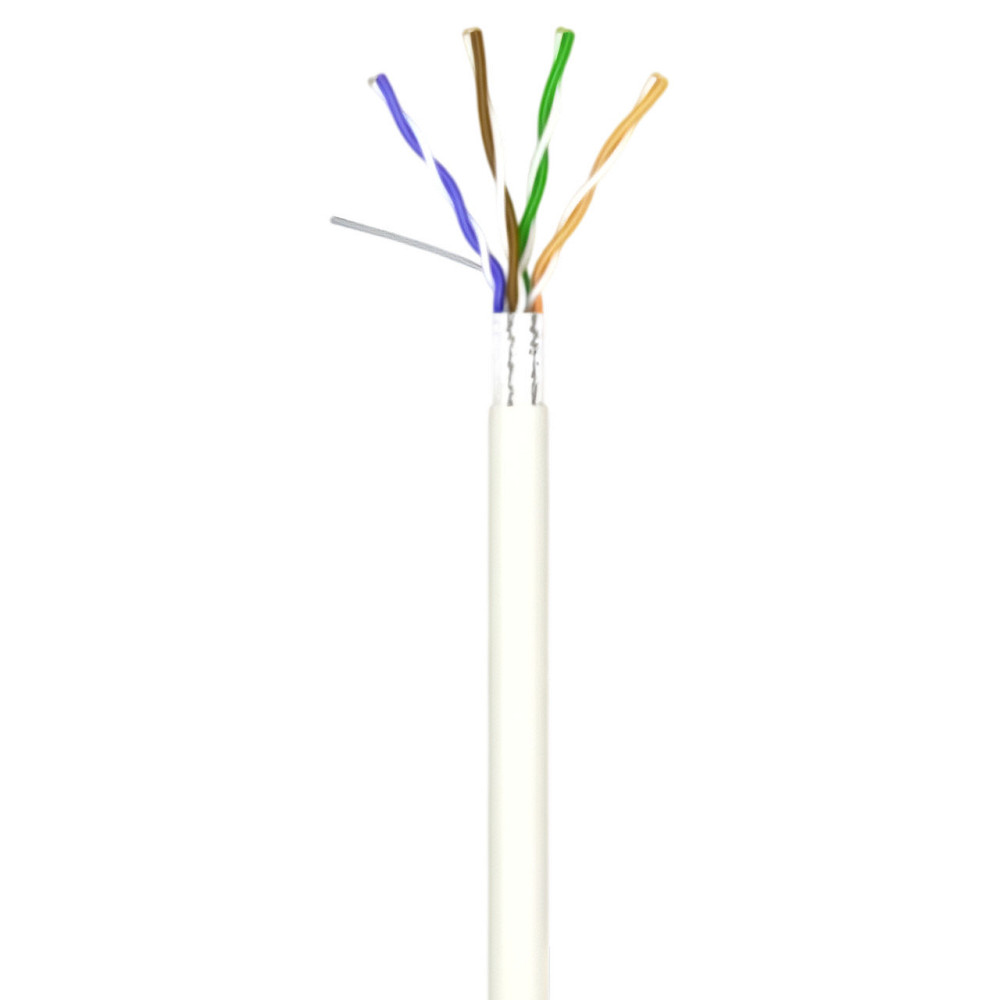

Кабель звита пара OK-Net КПВЕ-ВП (200) FTP, CAT5е, 4х2х0.51, бухта 100 м (49352) ( 24540 )

ЗАСТОСУВАННЯ
PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбіт/с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбіт/с, Gigabit Ethernet (1000BASE-T), Firewire 100 Мбіт/с
КОНСТРУКЦИЯ
1) Струмопровідна жила: мідний м'який дріт. Діаметр: 0,51 мм (24 AWG)
2) Ізоляція: поліетилен. Діаметр провідника: 1,07 мм. Пара: 2 скручені разом провідники. Колірна ідентифікація жил: пара 1: біло-синя/синя пара 2: біло-жовтогаряча/жовтогаряча пара 3: біло-зелена/зелена пара 4: біло-коричнева/коричнева серцевик: 4 пари скручені разом.
3) Екран пари: алюмополімерна стрічка (металом всередину). Під екраном прокладена мідний луджений контактний дріт діаметром 0,4 мм.
4) Зовнішня оболонка: полівінілхлоридний пластикат (ПВХ) або LS0H-компаунд. Колір оболонки: білий (ПВХ), оранжевий або синій (LS0H) Максимальний діаметр кабелю: 6,6 мм
УСЛІВІЯ ПРОКЛАДКИ ТА ЕКСПЛУАТАЦІЇ
Для стаціонарного прокладання всередині будівель, станцій, споруд, апаратури в умовах підвищених електромагнітних впливів. Експлуатується за частот до 200 МГц.
МЕХАНІЧНІ ХАРАКТЕРИСТИКИ
Температурний діапазон:
Під час монтажу -10 °C... +60 °C
Після монтажу -20 °C... +60 °C
Радіус вигину:
Під час монтажу не менш ніж 8 x діаметрів кабелю
Після монтажу не менш ніж 4 x діаметри кабелю
ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ ЗА 20 °C
Розтягувальні зусилля не більш ніж 85 Н
Опір постійного струму не більш ніж 96 Ом/км
Опір ізоляції не менш ніж 5 ГОм/км
Робоча ємність не більш ніж 56 пФ/м
Швидкість поширення сигналу не менш ніж 0,68 с
Затримка поширення сигналу не більш ніж 534+36/мв. кор. f нс/100 м
Зміщення затримки на частоті: 100 МГц не більш ніж 45 нс/100 м
Хвильовий опір у діапазоні частот: 1-100 МГц 100±10 Ом 100-200 МГц 100±15 Ом
Загасання екраном у діапазоні частот: 30-200 МГц до 40 дБ
Випробувальна напруга між жилами, жилами та екраном (пост. струм, 2 с) 2,5 кВ
Робоча напруга (пост. струм) 72 В
МАРКУВАННЯ
На кабелі марки КПВЕ-ВП (200) 4х2х0,51 (FTP — cat.5e): OK-net FTP CAT.5e 200 MHz 4Pr AWG24 NVP 68% ISO/IEC 11801 OHM K-29 На кабелі марки КПВонг-HFE-В (2002х051 (FP — Sat5 L0S0S): OK-K LS0H 200 MHz 4Pr AWG24 NVP 68% ISO/IEC 11801 100 OHM K-29
