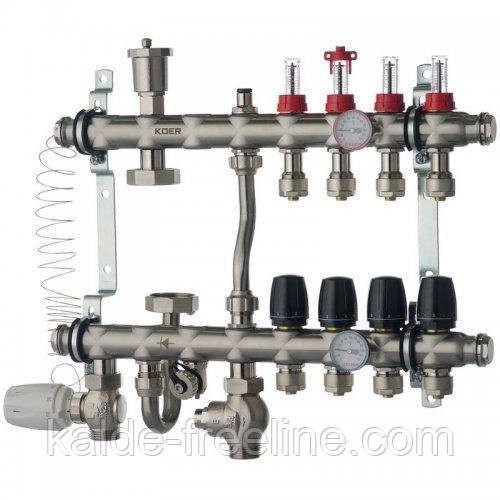

Колектор нижнє підключення 1012 нержавійка в зборі на 4 виходи

ХАРАКТЕРИСТИКИ
( DN.) Діаметр труби (різьблення з'єднання)
(25) 1"
Різьба з'єднання
Зовнішня-зовнішня
Покриття
без покриття
Тип колектора
З витратомірами
Кількість виходів/ розподілу потоків
4 виходи/ потоку
Матеріал корпусу
нержавіюча сталь
ОПИС
Розподільний колектор зі змішувальним вузлом нижнє підключення. Колектор на 4 контури з витратомірами і термостатичними клапанами. Застосовуються для систем теплої підлоги та радіаторного опалення.
Всі вироби виготовляються на устаткуванні чеського заводу ТОВ "DIEFFENBACHER-CZ".
Колектори для теплої підлоги – основний механізм розподілу і контролю температури теплоносія в системі опалення. Від того, наскільки якісно і точно працює колекторна група буде залежати стабільність і точність роботи водяної теплої підлоги та системи опалення в цілому.
Призначення і область застосування
Розподільний колектор зі змішувальним вузлом моделі KR.1012 поставляється повністю укомплектованим для спрощення монтажу системи і спільного використання з високотемпературними джерелами або опалювальними приладами (радіаторами).
Підключення знизу ліворуч або праворуч (для колекторів і змішувальних вузлів)
Колектор зібраний для підключення магістралей ліворуч. Збірка можлива як для підключення магістралей зліва так і справа.
Щоб підключити магістралі праворуч або ліворуч, необхідно:
1. Зняти термометри 1 та їх склянки.
2. Послабити накидні гайки кріплення «J»-трубки 2 , насоса 3 і клапанів 4 .
3. Зняти консолі кріплення колектора 5 .
4. Викрутити заглушки для термометрів і на їх місце встановити склянки термометрів. Заглушки встановити замість знятих склянок термометрів.
5. Розгорнути на 180° трубку байпаса 6 .
6. Встановити кріплення консолі 5 .
7. Розгорнути на 180° насос з «J»-трубкою 2 і 4 клапанами . Перед установкою перевірити цілісність прокладок.
8. Затягніть гайки.
9. Вставити термометри 1 в стакани для термометрів
Основне завдання колектора для теплої підлоги – змішування і перерозподіл потоків теплоносія петлям. В залежності від кількості теплових контурів і площі приміщення, колектори можуть мати різну кількість необхідних для підключення висновків.
Коллектор для теплого пола со встроенными расходомерами выпускается для распределения теплоносителя в системах водяного отопления – радиаторам, конвекторам, петлям теплого пола. На выходах прямого коллектора установлены настроечные клапана с расходомерами, обратный коллектор оснащен термостатическими клапанами (ручные, с возможностью оборудования сервоприводами). Присоединение к петлям трубопровода – по стандарту «евроконус». Блок укомплектован также автоматическим воздухоотводчиком с дренажным кранам, сдвоенными крепежными кронштейнами. Материал коллекторов, корпусов арматуры – нержавейка SUS304, уплотнительных колец соединителей и золотников клапанов – EPDM.
Технические характеристики коллекторов
Максимальное рабочее давление, бар 6
Мотажная длина насоса, мм 130 Рабочая среда вода, гликоль макс. 30%
Тип термометра Встроенный
Тип воздухоотводчика Автоматический
Максимальная обслуживаемая площадь, м2 при длине трубы 12×2 мм и длине контура 60 м ~80 при длине трубы 16×2 мм и длине контура 85 м ~200 при длине трубы 20×2 мм и длине контура 110 м ~200
Глубина шкафа, мм со стандартным положением насоса 135 с насосом, повернутым на 90° 116
Материал коллекторов Нержавеющая сталь SUS304
Материал дополнительной арматуры Латунь CW617N никелированная
Система напольного отопления предоставляет максимальный уровень комфорта в жилых помещениях. Так называемый «тёплый пол» обеспечивает комфортное и равномерное распределение температуры в помещении без зон локального перегрева и холодных углов, отсутствие сквозняков, а также эффективный контроль температуры в автоматическом режиме. Подогретое напольное покрытие рекомендуется для детских комнат, санузлов, кухонь, и в целом для всех жилых помещений.
ПРИМЕЧАНИЕ!
Если в подающей линии отсутствует циркуляционный насос, то одного только насоса интегрированного коллектора может быть недостаточно для эффективной прокачки всей системы.
По сравнению с отоплением помещений при помощи радиаторов, система напольного отопления обеспечивают от 10 до 25% экономии тепловой энергии. Применение «тёплого пола» позволяет снизить температуру в помещении в среднем на 1°С. Экономия наиболее заметна в автономных системах отопления при использовании индивидуальных отопительных котлов.
