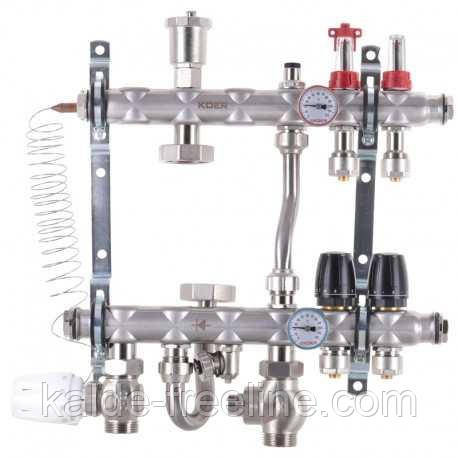

Колектор нижнє підключення 1012 нержавіюча сталь в зборі на 2 виходи

ХАРАКТЕРИСТИКИ
( DN.) Діаметр труби (різьби з'єднання) (25) 1"
Різьблення з'єднання Зовнішнє-зовнішнє
Покриття без покриття
Тип колектора З витратомірами
Кількість виходів/ розподілу потоків 2 виходи/ потоку
Матеріал корпусу нержавіюча сталь
ОПИС
Розподільний колектор зі змішувальним вузлом нижнє підключення KR.S1012-2 1"х2 3/4-16 KR Чехи 2 потоки з нержавіючої сталі SUS304. Колектор на 2 контури з витратомірами та термостатичними клапанами. Застосовуються для систем теплої підлоги та радіаторного опалення.
Всі вироби виготовляються на обладнанні чеського заводу ТОВ "DIEFFENBACHER-CZ".
Колектори для теплої підлоги – основний механізм розподілу та контролю температури теплоносія у системі опалення. Від того, наскільки якісно і точно працює колекторна група залежатиме стабільність та точність роботи водяної теплої підлоги та системи опалення загалом.
Призначення та сфера застосування
Розподільний колектор із змішувальним вузлом моделі KR.S1013 поставляється повністю укомплектованим для спрощення монтажу системи та спільного використання з високотемпературними джерелами або опалювальними приладами (радіаторами).
Підключення знизу ліворуч або праворуч (для колекторів та змішувальних вузлів)
Колектор зібраний для підключення магістралей зліва. Збірка можлива як для підключення магістралей зліва так і праворуч.
Щоб підключити магістралі праворуч або ліворуч, необхідно:
1. Зняти термометри 1 та його склянки.
2. Послабити накидні гайки кріплення J-трубки 2 , насоса 3 і клапанів 4 .
3. Зняти консолі кріплення колектора 5 .
4. Викрутити заглушки для термометрів та на їх місце встановити склянки термометрів. Заглушки встановити замість знятих склянок термометрів.
5. Розгорнути на 180° трубку байпаса 6 .
6. Встановити консолі кріплення 5 .
7. Розгорнути на 180° насос із «J»-трубкою 2 та клапанами 4 . Перед встановленням перевірте цілісність прокладки.
8. Затягнути усі гайки.
9. Вставити термометри 1 у склянки для термометрів
Основне завдання колектора для теплої підлоги – змішування та перерозподіл потоків теплоносія по петлях. Залежно кількості теплових контурів і площі приміщення, колектори можуть мати різну кількість необхідних підключення висновків.
Колектор для теплої підлоги з вбудованими витратомірами випускається для розподілу теплоносія у системах водяного опалення – радіаторам, конвекторам, петлям теплої підлоги. На виходах прямого колектора встановлені настроювальні клапани з витратомірами, зворотний колектор оснащений термостатичними клапанами (ручні з можливістю обладнання сервоприводами). Приєднання до петлі трубопроводу – за стандартом «євроконус». Блок укомплектований також автоматичним відводником повітря з дренажним краном, здвоєними кріпильними кронштейнами. Матеріал колекторів, корпусів арматури – нержавіюча сталь SUS304, ущільнювальних кілець з'єднувачів та золотників клапанів – EPDM.
Технічні характеристики колекторів
Максимальний робочий тиск, бар 6
Мотажна довжина насоса, мм 130 Робоче середовище вода, макс. 30%
Тип термометра Вбудований
Тип повітровідвідника Автоматичний
Максимальна площа, що обслуговується, м2 при довжині труби 12×2 мм і довжині контуру 60 м ~80 при довжині труби 16×2 мм і довжині контуру 85 м ~200 при довжині труби 20×2 мм і довжині контуру 110 м ~200
Глибина шафи, мм зі стандартним положенням 135 насоса з насосом, повернутим на 90° 116
Матеріал колекторів Нержавіюча сталь SUS304
Матеріал додаткової арматури Латунь CW617N нікельована
Система опалення підлоги надає максимальний рівень комфорту в житлових приміщеннях. Так звана «тепла підлога» забезпечує комфортний та рівномірний розподіл температури в приміщенні без зон локального перегріву та холодних кутів, відсутність протягів, а також ефективний контроль температури в автоматичному режимі. Підігріте покриття для підлоги рекомендується для дитячих кімнат, санвузлів, кухонь, і в цілому для всіх житлових приміщень.
ПРИМІТКА!
Якщо в лінії подачі відсутній циркуляційний насос, то одного тільки насоса інтегрованого колектора може бути недостатньо для ефективного прокачування всієї системи.
У порівнянні з опаленням приміщень за допомогою радіаторів, система опалення підлоги забезпечують від 10 до 25% економії теплової енергії. Застосування теплої підлоги дозволяє знизити температуру в приміщенні в середньому на 1°С. Економія найбільш помітна в автономних системах опалення під час використання індивідуальних опалювальних котлів.
