Колектор з триходовим клапаном 1013 нержавіюча сталь в зборі на 4 виходи

ОПИС
Вся продукція торгової марки "KOER" виготовляється на новітньому устаткуванні Чеського заводу "Dieffenbacher-cz". Купуючи товар торгової марки "КОЄР", ви отримаєте високу якість за прийнятною ціною.
Колектори для теплої підлоги – основний механізм розподілу та контролю параметрів теплоносія у системі. Від того, наскільки якісно і точно працює колектор, а також яким додатковим функціоналом він володіє, залежатиме стабільність і точність роботи водяної теплої підлоги.
Основне завдання колектора для теплої підлоги KOER – змішування та перерозподіл потоків теплоносія. Залежно кількості теплових контурів і площі приміщення, колектори можуть мати різну кількість необхідних підключення висновків.
Розподільний колектор зі змішувальним вузлом, що поставляється повністю укомплектованим для спрощення монтажу системи. Колекторна група призначена для розподілу теплової енергії в системі теплої підлоги. Ця установка застосовується в системах опалення підлоги, підключених до високотемпературного казана. Колекторна група дозволяє розподіляти первинний теплоносій за високої температури у вторинному контурі із заданою температурою. Теплоносій надходить з первинного контуру, де температура більш висока, і, щоб забезпечити правильну роботу системи теплої підлоги, відбувається підмішування охолодженої води з обратки. (Max.t у первинному контурі - 95 С, Max.t у вторинному контурі - 20-45 С)

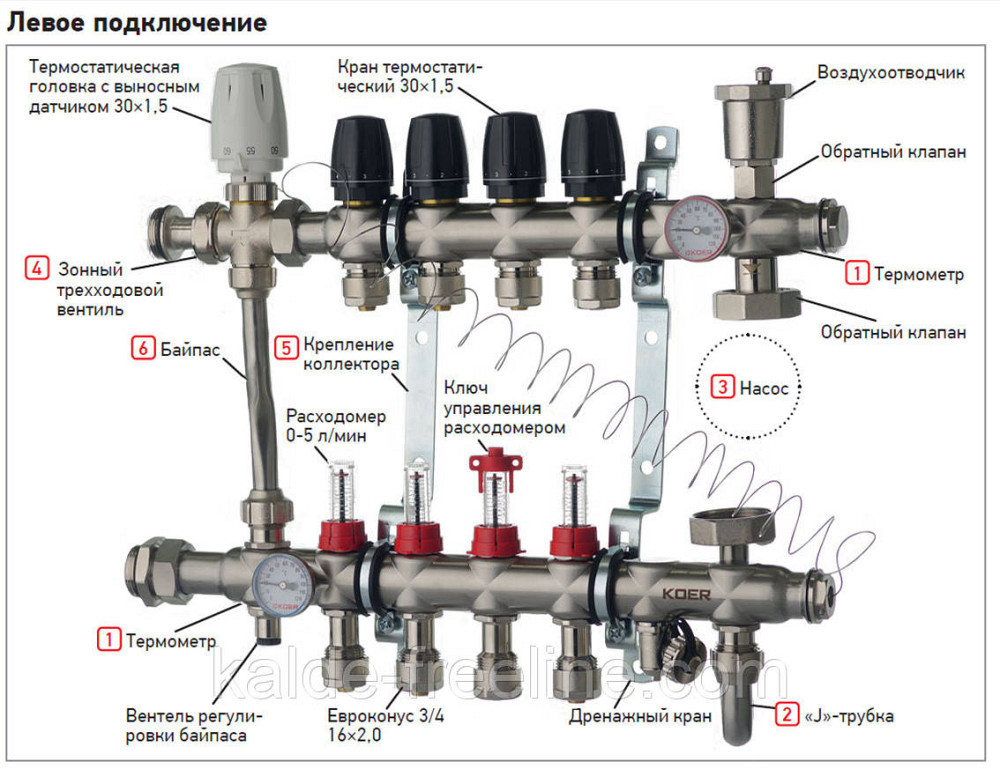

Ця модель колектора має бічне підключення праворуч або ліворуч. Колектор зібраний для підключення магістралей зліва. Для підключення колектора з правого боку необхідно:
Зняти термометри 1 та їх склянки.
Послабити накидні гайки кріплення J-трубки 2 , насоса 3 і клапанів 4 .
Зняти консолі кріплення колектора 5 .
Викрутити заглушки для термометрів та на їх місце встановити склянки термометрів. Заглушки встановити замість знятих склянок термометрів.
Розгорнути на 180° трубку байпаса 6 .
Встановити консолі кріплення 5 .
Розгорнути на 180° насос з J-трубкою 2 і клапанами 4 . Перед встановленням перевірте цілісність прокладки.
Затягнути усі гайки.
Вставити термометри 1 у склянки для термометрів.
Переваги колектора Koer:
Корпус із нержавіючої сталі
Стильний дизайн
Невелика вага
Постачається повністю укомплектованим
Швидкий та простий монтаж
Висока якість сировини та виробництва
Гарантія 5 років

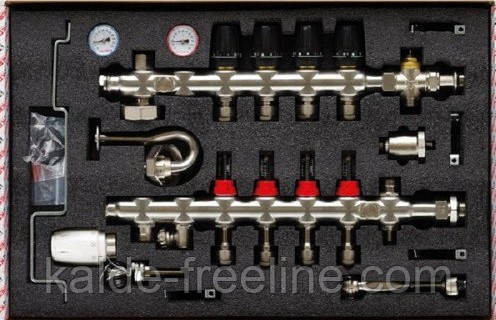

У комплектацію колектора (гребінки) входить:
Байпас - 1шт
Колектор на 2 вих(дві планки-подача та обратка) - 1шт
Витратоміри - 8шт
Кран термостатичний - 2шт
Євроконуса 16*3/4 - 8шт
Кріплення для колектора 1" - 2шт
Термоголовка з виносним датчиком - 1шт
Зворотній клапан під термоголовку - 1шт
Повітровідвідник - 1шт
Клапан термостатичний - 1шт
Клапан зворотної лінії регулювальний - 1шт
Термометри - 2шт
Дренажний кран - 1шт
Ключ керування витратоміром - 1шт
Вентиль регулювання байпасу - 1шт
Габаритно-вагові характеристики
Кількість виходів
2
3
4
5
6
7
8
9
10
11
вага, кг
4,46
5,01
5,6
6,19
6,76
7,33
7,92
8,51
9,07
9,64
Довжина корпусу, мм
345
395
445
495
545
595
645
695
745
795
Технічні характеристики:
Кількість виходів: 4
Матеріал виробу: нержавіюча сталь
Різьблення під євроконус: 3/4" дюйма
Виробник: KOER
