Роторна косарка для мототрактора (без причіпного) (ПМ2)

Роторна косарка розроблена для використання з серійними мототракторами типу «Скаут Т-25» та іншими аналогічними за конструкцією.

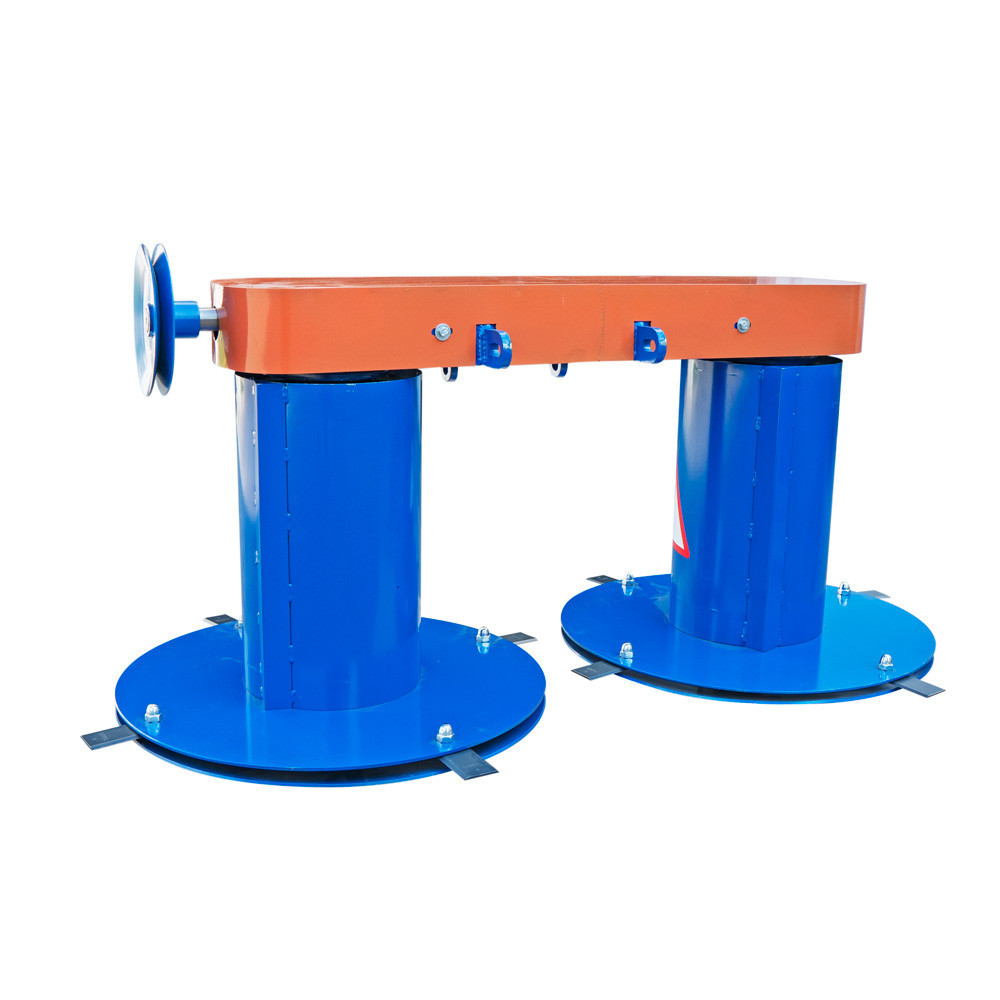

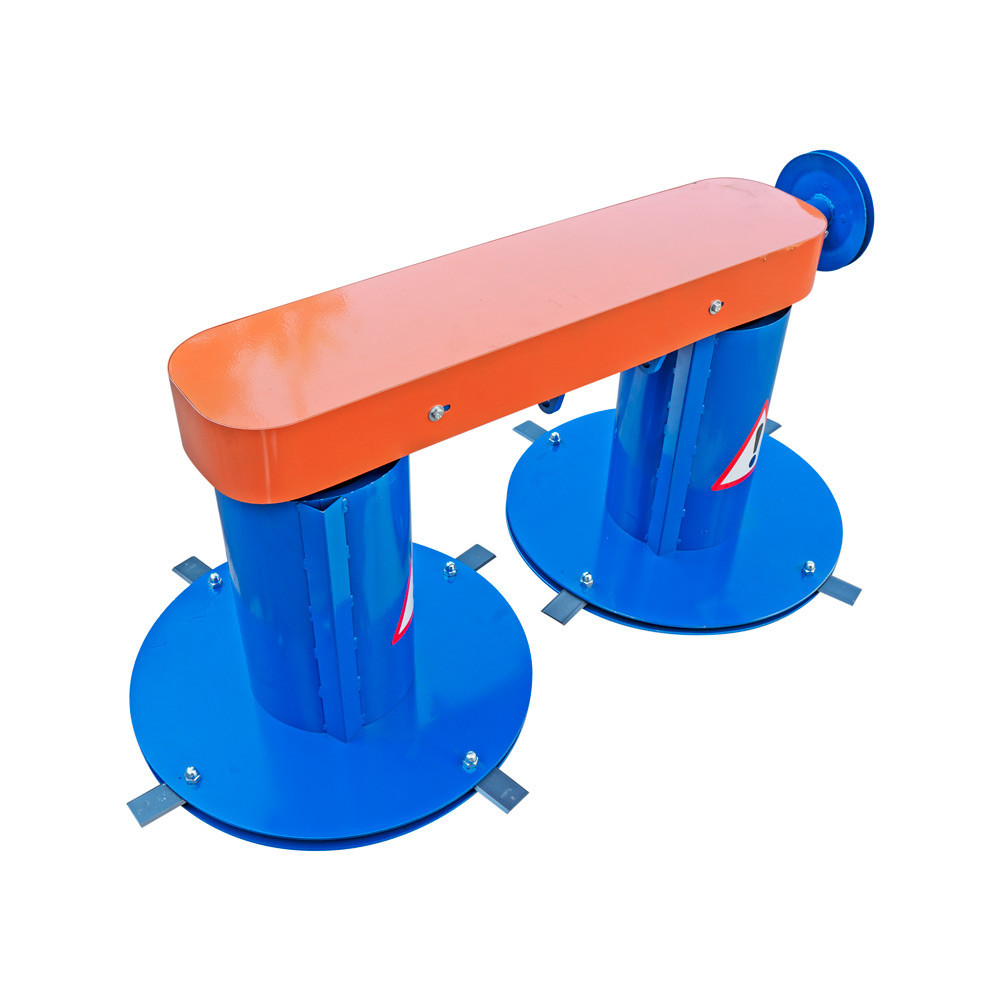

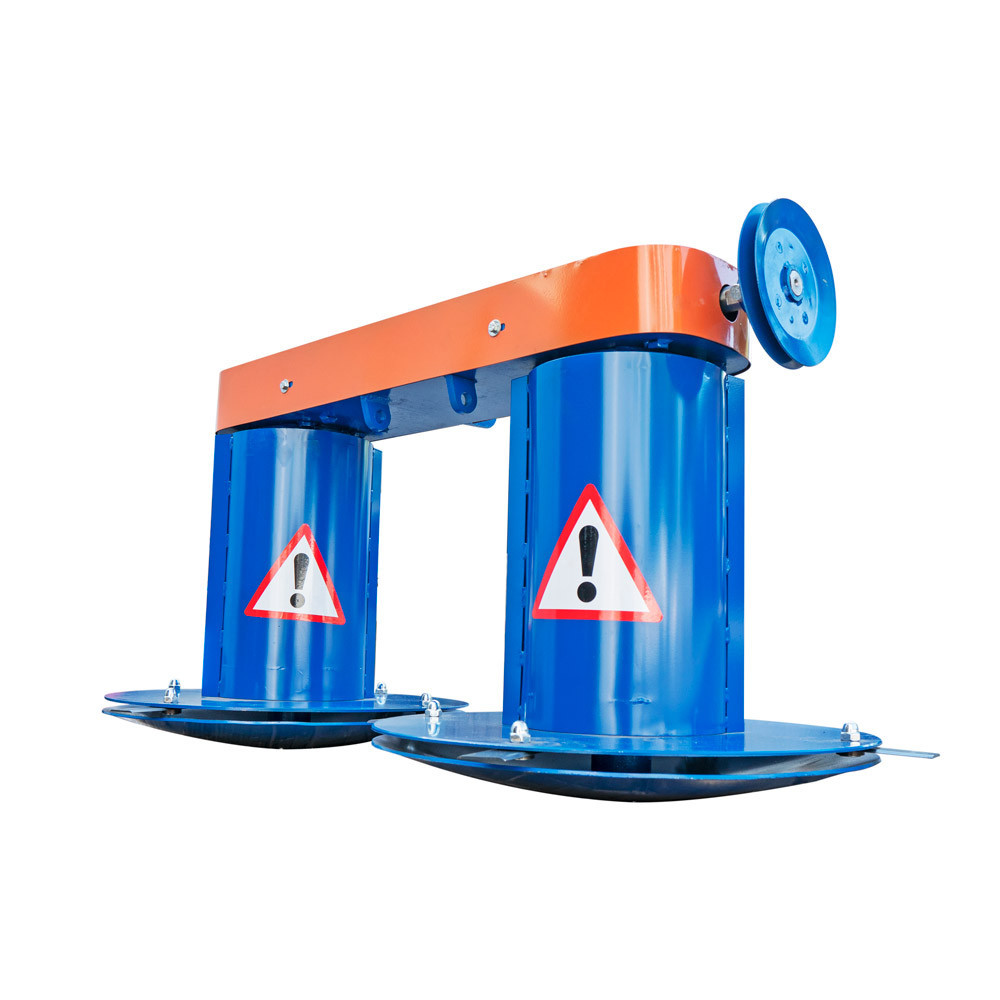

Конструкція роторної косарки
Роторна косарка складається з:
рами з механізмом привода на основі конічних шестерень;
механізму підйому з вузлом натягу;
ріжучих елементів ‒ роторів з ножами (ножі серійно застосовуються в роторних косарках).
Основами роторів є дві дискові опуклі опори, завдяки яким косарка пливе по поверхні ґрунту. На краях роторів розміщені плоскі ножі, на кожному роторі по чотири. У конструкції нижнього опорного диска використано 2 підшипника ‒ радіальний і опорний.
Кріплення до рами трактора реалізовано за допомогою важільного механізму оригінальної конструкції. Важільна конструкція дозволяє вирішити кілька завдань.
Основне ‒ реалізація плаваючого положення в процесі роботи.
Косарку без доробок можна використовувати на тракторах із різною висотою розташування рами, важільний механізм дозволяє регулювати висоту положення косарки.
Рекомендації по експлуатації

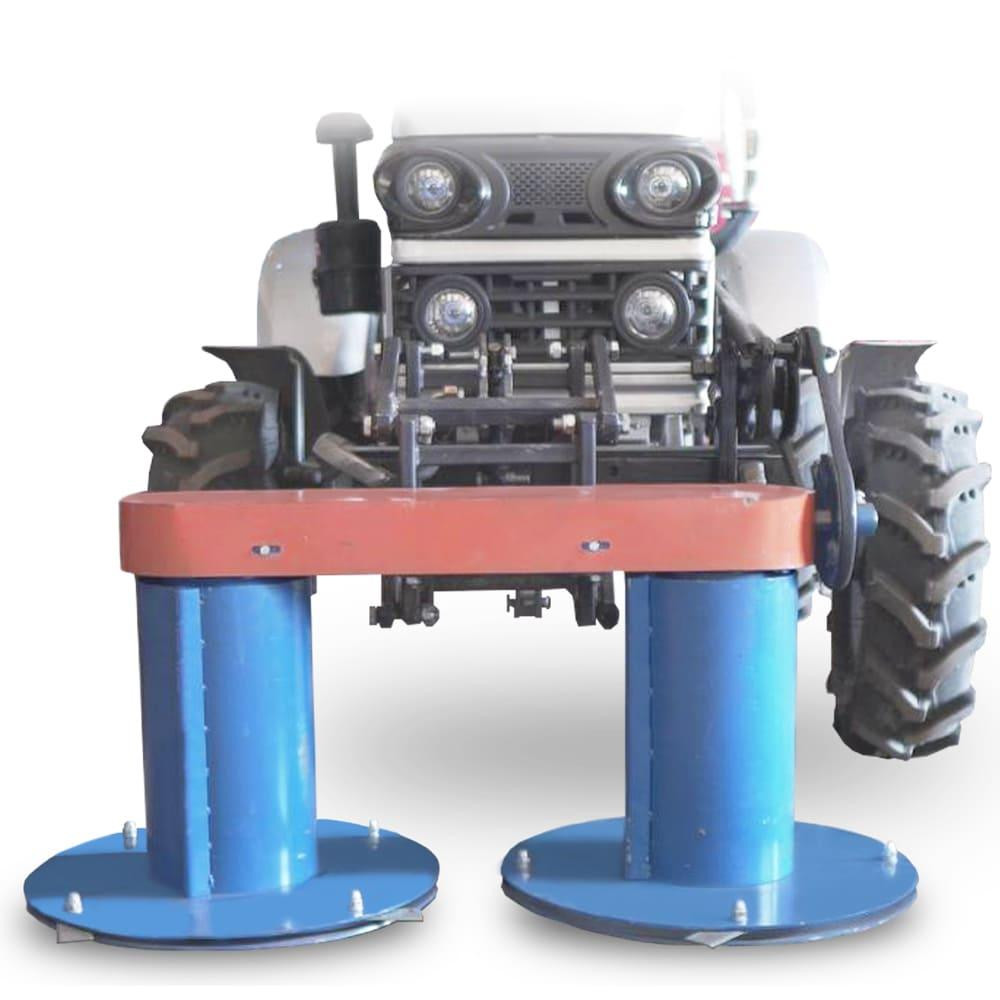

Рекомендована швидкість руху ‒ від 5 км/год. Ширина захоплення ‒ 1200 мм. Косарка встановлена зі зміщенням вправо відносно осі трактора. Привод від вільного струмка на маховику двигуна. Підйом та опускання здійснюється за допомогою гідравлічної системи.
Є можливість фіксації в двох положеннях ‒ горизонтальному і похилому (робота в такому положенні зменшує висоту стерні). Розрахункова висота стерні ‒ від 30 до 60 мм.
Комплектуючі, необхідні для встановлення косарки на мототрактор
1. Причіпне косарки.
Ми пропонуємо для продажу два варіанти системи натягу, завдяки цьому є можливість встановлювати косарку на різні моделі мототракторів без значних допрацювань.
Перша конструкція механізму натягу заснована на використанні проміжного шківа. У комплектацію буде входити ремінь В-1150. Другий ремінь купується в залежності від моделі трактора.
Другий варіант передбачає застосування загального приводного ременя. У таку комплектацію ремінь входити не буде. Залежно від параметрів трактора необхідно підбирати довжину ременя за місцем.
Найменування причіпних вузлів в прайсі
Причіпний косарки для мототрактора № 1 (без ременя), ПМд10
Причіпний косарки для мототрактора № 2 (проміжний шків, ремінь В1150), ПМд11
2. Комплект гідравліки.
Комплект гідравліки (мототрактор) (ЛПд5)
Застереження і важливі конструктивні особливості
Зверніть увагу! Косарка, причіпні вузли і комплект гідравліки поставляються як окремі позиції.
Важливо! На корпусі косарки розміщені дві пари кріпильних кронштейнів. Перша пара необхідна для осьової фіксації кронштейна на косарці. Відстань між провушинами ‒ 160 мм. Друга пара кронштейнів дозволяє зафіксувати косарку в потрібному кутовому положенні. Відстань між провушинами ‒ 200 мм. На провушинах є регулювальний паз.
Технічні характеристики
Рекомендована швидкість руху ‒ від 5 км/год
Ширина обробки ‒ 1200 мм
Розрахункова висота стерні ‒ від 30 до 60 мм
Вага ‒ 77 кг
