LIVOLO Сенсорний вимикач LIVOLO, прохідний / перехресний, з вологозахистом IP44, 5А 230В, без н

Механізм сенсорний прохідний вимикач з захистом IP44 Прохідний вимикач Livolo використовується для управління освітленням з двох і більше місць. Працює в режимі вкл / викл. Управління відбувається дотиком до сенсора.
Підключення здійснюється без внесення будь-яких додаткових змін в наявну схему електричної проводки. Тобто ви можете легко замінити свій старий механічний вимикач на сучасний сенсорний.
Вимикач має підсвітку яка показує поточний стан вимикача, синій - виключено, і червоною - включено.
Особливості Дозволяє керувати освітленням з декількох місць;
Придатний для використання на вулиці;
Може використовуватися з будь-яким джерелом світла від 1 Вт до 1000 Вт;
Підсвічування сенсора синім та червоним кольором, тому ви можете легко знайти перемикач вночі;
Горизонтальне або вертикальне встановлення;
Можлива установка як в стандартні, так і в глибокі монтажні коробки;
Проста і швидка установка за допомогою гвинтового з'єднання;
Можливо встановити до 5 штук в одну рамку;
Кріпиться до монтажної коробки гвинтами;
Міцний пофарбований металевий супорт;
Використовується з рамкою з загартованого скла;
Ємнісний сенсор.
Розмір Габаритні розміри дозволяють встановити вимикач в монтажні коробки будь-яких будівельних стандартів, прийнятих в нашій країні. Все це значно полегшує монтаж вимикачів.
Комплект постачання Сенсорний вимикач Livolo;
Шурупи для кріплення;
Інструкція;
Коробка.

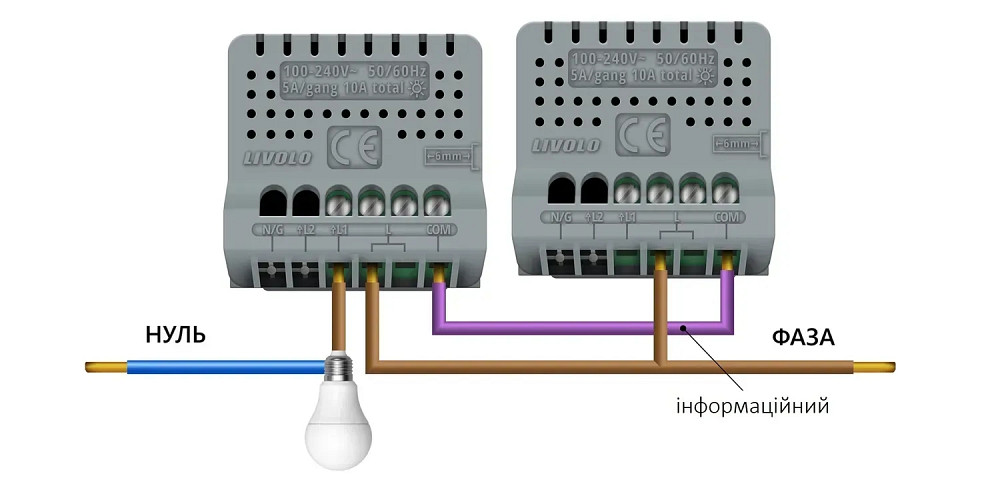

Схема підключення прохідного вимикача Підключення здійснюється без внесення будь-яких додаткових змін в наявну схему електричної проводки.
Увага! Прохідні вимикачі працюють сумісно з іншими прохідними вимикачами. Для правильної роботи потрібно мінімум два вимикачі. Прохідні вимикачі LIVOLO не працюють з прохідними механічними вимикачами.
Навантаженням керує Головний (Master) вимикач, Другорядні (Slave) вимикачі передають команду вкл / викл Головному вимикача.
Для підключення Головного (Master) вимикача використовуються клеми: Lin - фаза, L1 - вихід лінії навантаження, COM - інформаційний.
Для підключення Другорядного (Slave) вимикача використовуються дві клеми: Lin - фаза, COM - інформаційний.
Увага! Функція прохідного перемикача починає працювати тільки після програмування. Без програмування світло буде включати тільки Головний Master вимикач.
Програмування:
Крок 1: Доторкніться до сенсора Головного вимикача та утримуйте палець до звукового сигналу (приблизно 4-5 секунд). Відпустіть палець із зони сенсора.
Крок 2: Доторкніться до сенсора Другорядного перемикача на пів секунди.
Скидання програмування:
Доторкніться до сенсора Головного перемикача та утримуйте палець до другого звукового сигналу (приблизно через 10 секунд). Програмування буде скинуто.
Інструкція по встановленню та підключенню Вимикач встановлюється в круглу монтажну коробку
Призначений для монтажу із сенсорною панеллю Сенсорна панель постачаються окремо
