Кріплення гідроциліндру ПТС 50 мм

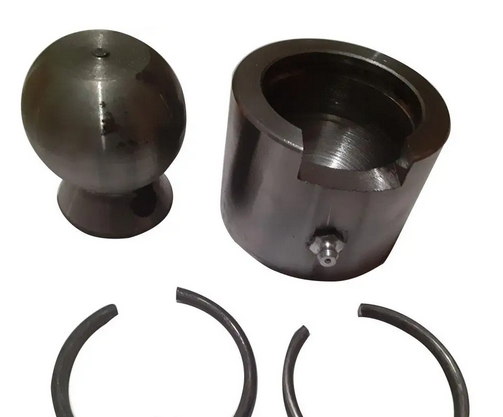

комплект кріплення гідроциліндрів входить Стакан гідроциліндра з маслянкою — 1 шт. Куля гідроциліндра ф50 — 1 шт. Стопорне кільце — 2 шт. Куля наварюється на основі причепа та слугує упором. Гідравлічний циліндр ПТС надівається на кулю глухим сферичним отвором і фіксується одним стопорним кільцем Склянка гідроциліндру приварюється до підіймової пТС (платформе) — у неї входить куля циліндра діаметром 50 мм і закріплюється другим стопором. Використовують для встановлення гідравлічних циліндрів: 1ПТС-2 2ПТС-4 2ПТС-6 Розміри комплекту кріплення Скляна гідроциліндра Висота — 52 мм. Внутрішній діаметр — Ø50 +0,62 мм Зовнішній діаметр стакана Ø70 мм Канавка склянки під кільце — 4,5 мм. Проріз під фіксацію стопорного кільця — 12 мм Куля Висота — 70 мм. Зовнішній діаметр кулі — Ø50 -0,62 мм Товщина стопорних кілець — 4 мм
