Комплект системи захисту від протікання води AQSY Shield Enolgas 3/4 дюйми

Система контролю протікання води AQSY Shield Enolgas 3/4″ призначена для своєчасного виявлення протікання та автоматичного перекриття подачі води у системах водопостачання, опалення. Це дозволяє запобігти значним збиткам, які викликає протікання. AQSY Shield може працювати самостійно або у складі систем сигналізації, «розумний дім», керувати роботою інших виконавчих пристроїв (наприклад кульовим краном з електроприводом AQSY First), дозволяє за допомогою дротового та бездротового дистанційного керування контролювати стан, перекривати та відкривати подачу води. Перекриття та відновлення подачі води може виконуватися також вручну автоматизованим (натисканням кнопок) або механічним способом. Для запобігання закисанню кульового крана при тривалому знаходженні у відкритому стані AQSY Shield автоматично щотижня перекриває подачу води і негайно відновлює водопостачання.

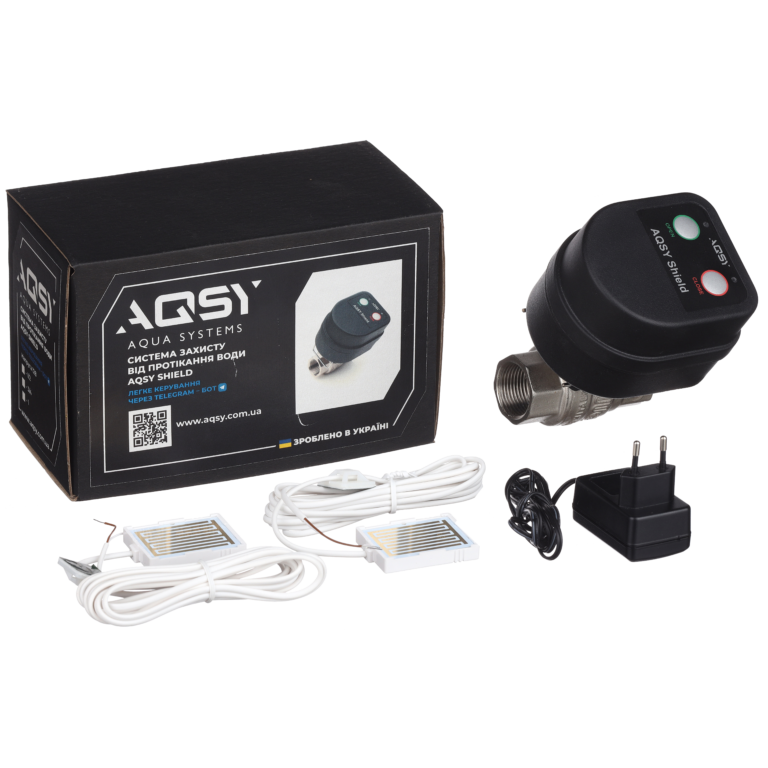

Комплектується високоякісним італійським краном Enolgas (Made in Italy), блоком електроживлення +12В та двома провідними датчиками.
Відмінною особливістю кульового електроприводу AQSY Shield є висока потужність при невеликих габаритних розмірах, можливість передачі сигналу про аварію на зовнішні пристрої та Telrgram – бот, можливість відкриття/закриття крана через зовнішні пристрої та Telrgram – бот.
Загальні технічні характеристики електроприводу:
Потужність електродвигуна – не більше 6 Вт
Температурний діапазон експлуатації – від 0 до +50 °С
Габаритні розміри електроприводу (без крана) (Ш х В х Д) – 87 х 73 х 70 мм
Час повороту кульового крана на 90 градусів – 15 секунд
Ступінь захисту електроприводу – IP65
Електропривод AQSY Shield здійснює обертання кульового крана при закритті та відкритті в одну сторону. Завдяки цьому знижено навантаження на редуктор електроприводу, тому мінімальний ресурс електроприводу AQSY Shield вищий, ніж у аналогічних приладів.
Напруга живлення електроприводу:
Постійна напруга +12 В
Струм споживання в момент відкриття/закриття не більше 0,5 А
Струм споживання в черговому режимі не більше 10 мА
Обертальний момент на валу електроприводу:
min. 7Нм (70 кг*см)
Діаметр кульового крана: 3/4 дюйма D=20 мм
Технічні характеристики кульового крана:
Надійний італійський кран Enolgas (Made in Italy)
Максимальний тиск рідини 40 атмосфер
Максимальна температура рідини +120 градусів
Конструктивні особливості кульового електроприводу AQSY Shield
Високий момент на валу двигуна унеможливлює вихід приводу з ладу внаслідок «закисання» кульового крана при тривалій експлуатації.
Корпус кульового крана виконаний із гарячекатаної латуні виробництва компанії Enolgas (Італія) та витримує тиск до 40 атмосфер.
Редуктор електроприводу повністю виготовлений із металу.
У кульовому електроприводі відсутні електричні контакти.
Положення кульового крана визначається безконтактним оптичним методом, що забезпечує високий рівень точності та надійності в експлуатації.
Електродвигун без щіток. Тому для електроприводів AQSY shield не потрібна періодична профілактика або заміна щіток електродвигуна. Встановлені у приводі двигуни відносяться до класу безколекторних. Вони мають високу надійність і тривалий термін служби, що дозволяє використовувати їх не тільки в побутових, але і в промислових умовах.
Електропривод виконаний у герметичному корпусі IP65. Для герметизації валу застосовується армований гумовий сальник з пильником.
Кульові крани мають високу температурну стійкість.
Кульові крани AQSY SHIELD є повнопрохідними. В системі AQSY SHIELD не використовуються кульові крани із звуженням прохідного перерізу.
Мікропроцесорна система керування. Для керування кроковим двигуном використовується метод керування фазами з перекриттям. При цьому способі управління забезпечується збільшення моменту, що крутить.
Кульовий електропривод може мати будь-яке положення під час монтажу.
При монтажі електропривод може бути від'єднаний від кульового крана (за допомогою металевого фіксатора), що спрощує монтаж, а головне дозволяє встановити кульовий електропривод у важкодоступних місцях.
Ручне керування положенням кульового крана. Для цього потрібно просто зняти металевий фіксатор та поворотом корпусу електроприводу закрити або відкрити кульовий кран.

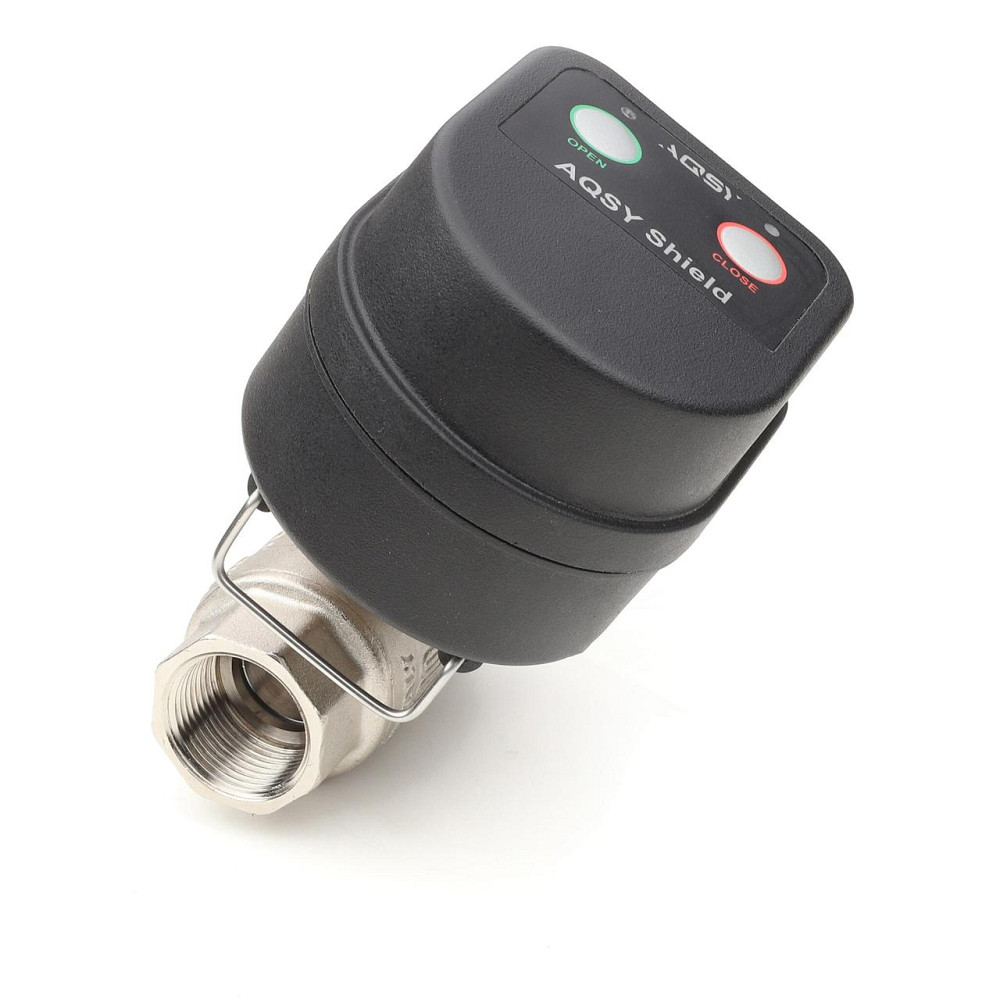

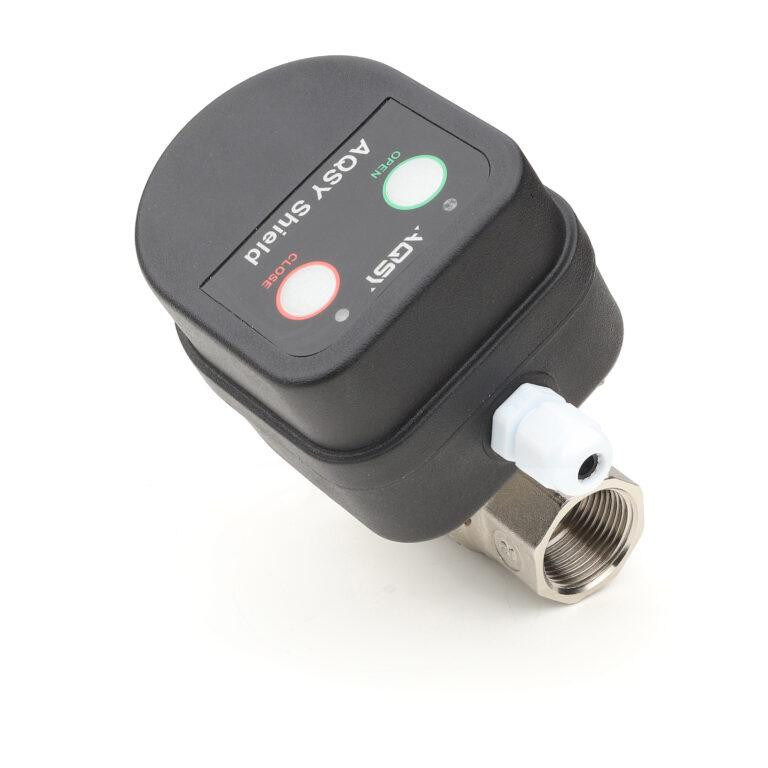

Індикація стану кульового крана. На корпусі електроприводу розташовуються 2 світлодіоди червоний (закрито) та зелений (відкритий) світлодіод для індикації положення кульового електроприводу.
Електробезпека кульового електроприводу AQSY Shield
Напруга живлення 12 вольт.
Обмотки електродвигуна знаходяться у спеціальному пластиковому захисному корпусі.
