Опори трубопроводів

ТОВ "Метал Імпорт" виробляє опори трубопроводу, які є важливою частиною системи трубопроводу. Опори під трубопроводи дають змогу переміщати трубопровід у поздовжньому напрямку, а також слугують для їх фіксації та зменшення стирання. Ми виготовляємо різні опори трубопроводу, призначені для
газопроводів;
нафтопровідів;
трубопроводів ТЕС та АЕС;
інженерних комунікацій РКХ;
промислових підприємств та ін.
Опори застосовні в найрізноманітніших галузях і підбираються з огляду на своє подальше призначення. Опори трубопроводів дають змогу перевести осьові, поперечні, вертикальні навантаження, а також крутні моменти на ґрунт або на незнімні конструкції.
Наше виробництво виробляє опори трубопроводу за більшістю наявних стандартів, а також за індивідуальними кресленнями замовника зі звичайних сталей або для «сіверного виконання» зі сталі 09Г2С.
Залежно від призначення та пристрою всі опорні конструкції належать або до рухомих, або до нерухомих опор.
Рухомі опори трубопроводів
Рухомі опори трубопроводів орієнтовані на сприйняття вертикальних навантажень, що залежать від трубопроводу продукту та ваги самого трубопроводу. Конструктивно рухомі опори складаються з жорсткої основи, напівкруглого металевого тримача, кріплення та прокладки.
Опори рухомі, підтримуючи трубопровідну систему, не перешкоджають зміщенням труб, сприяючи природним розподілум температурних деформацій. Рухомі опори поділяють на ковзні, кулькові, коткові, напрямні, пружинні та ін. Хомутові та ковзні опори застосовуються для забезпечення теплового переміщення несних конструкцій трубопроводу в поперечному та поздовжньому напрямках. Між п'ятою опорною опорною поверхнею для зменшення сили тертя використовується катковий тип опор, під час використання яких спеціальним котку можливе бічне ковзання приварених опор. Якщо в трубопровідних системах є, вібраційні навантаження використовується пружинний тип опор, оскільки вони добре поглинають вібрацію. У місцях поворотів для забезпечення вільного руху великого діаметра труб обом горизонтальним осям застосовується — кулькові опори.
Для кріплення горизонтальних трубопроводів застосовуються підвісні опори. Підвіски, яких прикріплюють до кронштейнів, консолей, перекриттів споруд із застосуванням тяг із болтами або приварних пружин, розміри яких визначаються в кожній конкретній умові.
Нерухомі опори трубопроводів
Нерухомі опори призначені для безпечного та стійкого кріплення трубопроводу та застосовуються в безканальних підземних трубопроводах і трубопроводів надземних.
Рухомі опори дають змогу трубопроводу зміщуватися, фіксуючи під час деформацій будь-який тип трубопроводу, для поглинання лінійних подовжень, що виникають під час зміни температури, водночас нерухомі опори в певних місцях підтримують трубопровід, що зазнає вертикальних на грузило від власної ваги та ваги оцинкованої або поліетиленової оболонки, що слугує теплоізоляцією.
Крім вертикального навантаження на нерухомі пори трубопроводів впливають і горизонтальні навантаження, пов'язані з температурними деформаціями. Між опорами розташовуються компенсатори, від властивостей яких залежить відстань між каркасами та які сприймають навантаження від подовження труб у разі зміни температурного режиму, це особливо важливо для північних районів країни, де коливання температур більш значущі.
Горизонтальні навантаження діляться на горизонтальні осьові та горизонтальні бічні. Зусилля від горизонтально бічних навантажень передаються на ті опори, які розташовані в місцях повороту трубопроводу та поблизу їх приєднання до опор. Горизонтальні осьові зусилля передаються на всі наявні нерухомі опори. Виготовлення всіх різновидів опор трубопроводів виконується за альбомами та серіями відповідно до вимог ОСТ і ГОСТ, що пред'являються до кожної конкретної опори з урахуванням умов експлуатації та галузі її застосування.

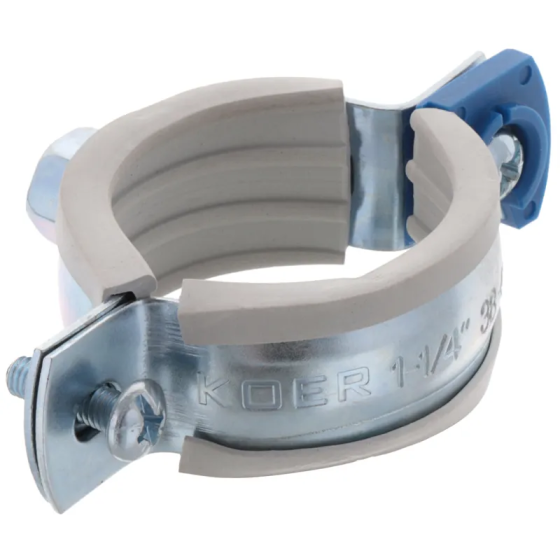

Хомутові опори призначені як для осьових, так і бічних навантажень. Характеризуються наявністю хомутів, приварених суцільним швом, що фіксують трубу. Сам корпус опор зазвичай виготовлений із гарячекатаного листа сталі. Тримачі фіксуються болтами та гайками. Корпус обробляється захисними фарбами.
Перелік нормативних документів, за якими наше підприємство виготовляє опори, підвіски, блоки пружинні та кріплення для трубопроводів:
ОСТ 34.10.610-93 - 34.10.745-93
ОСТ 24.125.111-01 — ОСТ 24.125.125-01
ОСТ 108.275.24-80 — ОСТ 108.764.01-80
ОСТ 36-146-88
Серія 1-487-1997.00.00 для опор трубопроводів у ППУ ізоляції
Серія 4.903-10 Випуск 4,5,6: Вироби та деталі трубопроводів для теплових мереж
Серія 5.903-13 Випуск 6-95, 7-95, 8-95: Вироби та деталі трубопроводів для теплових мереж
ГОСТ 14911-82 (ОСТ 36-94-83): Опори трубопроводів рухомі типу
ГОСТ 16127-70: Підвіски трубопроводу
Альбом НТС 65-06: Опори рухомі та нерухомі для трубопроводів у ППУ ізоляції
Опори трубопроводів за стандартом СТО 79814898:
ОСТ 36-17-85
Л8-508.000 - Л8-524.000: Опори та підвіски трубопроводів Дн
