Саморегулюючий нагрівальний кабель для обігріву підлоги та труб водопостачання SRL 40-2, потужність 40 Вт/м

Нагріваючий саморегулюючий кабель для обігріву підлоги та труб водопостачання
Номінальна вихідна потужність 40 Вт/м
Максим. підтримка температури 100°С
Максимальна довжина електроланцюжка 70 м
Робоча напруга ~ 220В
Країна виробник Південна Корея
Гарантія від виробника 25 років
На відміну від підігрівачів старого покоління, що працюють за принципом нагріву металевих провідників шляхом проходження через них електроструму, серія кабелів SRL40-2 функціонують на базі властивостей Позитивного Температурного Коефіцієнта і нагріву напівпровідникового сердечника.
ПТК, експериментально виявлений у 50-х роках Dr. Herman (США), забезпечує вихідну потужність нагрівального кабелю, що компенсує коливання температури навколишнього середовища. Таким чином, кабель з позитивним ПТК нагрівається сильніше при зниженні температури навколишнього середовища і, відповідно нагрівання зменшується, при підвищенні температури повітря.
SRL для обігріву підлоги
Серія SRL являє собою саморегулюючі інноваційні кабелю, що працюють за принципом Позитивного Температурного Коефіцієнта. Частинки вуглецю, що приймають участь в генерації тепла, випускають дальні інфрачервоні промені, що сприяє зниженню споживання електроенергії за рахунок використання енергії випромінювання.

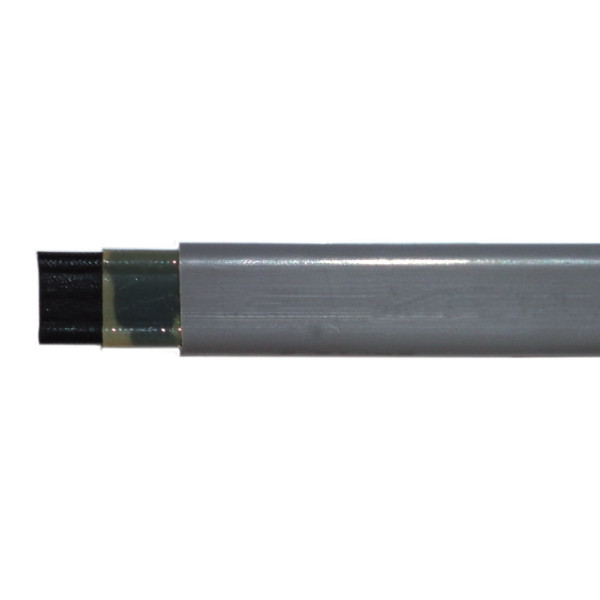

Конструкція кабелю:
1. Мідна шина
2. Саморегулюючий проводить сердечник
3. Модифікована поліолефінова ізоляція
4. Модифікована поліолефінова зовнішня термоізоляція
Властивості
1. Довгий термін надійної служби. За рахунок додаткової обробки з проміжним відпалом при підвищеній температурі, виріб демонструє неперевершену стійкість і схоронність вихідний теплової потужності.
2. Економне енергоспоживання пояснюється унікальним позитивним коефіцієнтом температури.
3. Крім підігріву поверхні підлоги, кабелі серії SRL випромінюють безпечні для здоров'я людини дальні інфрачервоні промені, що виробляють тепло, що дозволяють економити вартість обігріву і забезпечувати комфортний температурний режим у будь-який час року.
4. Серія кабелів SRL, призначена спеціально для обігріву підлоги і розроблена з урахуванням самих строгих вимог безпеки.
5. Можливість нарізування на будь-яку довжину. Сердечник кабелю складається з нескінченних паралельних зв'язків вуглецевих частинок, що дозволяє укладати для обігріву підлоги відрізки потрібних розмірів.
6. Технологія вулканізації і утворення поперечних міжмолекулярних зв'язків, забезпечує створення сітчастої молекулярної структури, що володіє наступними властивостями:
· висока термостійкість, стійкість до перепадів температур;
· стійкість до деформацій, корозії, стирання, хімічному впливу;
· механічна міцність при високих і низьких температурах.
Характеристики кабелю і проектна інформація:
Номінальна вихідна потужність
40 Вт / м
Максим. підтримання температури
100°С
Максимальна довжина електроланцюга
70 м
Робоча напруга
~ 220В
Спосіб монтажу:кабель для обігріву підлоги
Розрахунок потужності і кроку укладання
Для обігріву приміщень тепла підлога може використовуватися як основне чи додаткове джерело тепла. Кабельна система обігріву, яка буде використовуватися для приміщення як основне джерело тепла повинна мати потужність 160-200 Вт / кв. м. В приміщеннях, де тепла підлога є додатковим джерелом тепла, цілком вистачить потужності нагрівального кабелю в 100-150 Вт / кв. м.
Наприклад, площа становитиме 10 кв. м.
P (загальна потужність обігріву)
основне джерело тепла:
P = 10 (кв. м) * 160 (Вт/кв. м) = 1 600 Вт;
додатковий:
P = 10 (кв. м) * 100 (Вт/кв. м) = 1 000 Вт.
L ( довжина кабелю) = P/Pk (потужність одного погонного метра кабелю)
L = 1600/16 = 100 метрів
Після того як обраний кабель, для його рівномірного укладання необхідно розрахувати крок укладання. Крок укладання – це відстань між укладеними паралельно лініями нагрівального кабелю.
Розрахувати крок укладання можна за нескладною формулою:
h крок укладання (мм) = (S площа обігріву * 1000) / (L довжина кабелю)
Для нашого випадку: (10 * 1000) / (100) = 100 мм.
Спосіб монтажу:кабель для обігріву труб водопостачання
Розрахунок обігріву труб
Для компенсації теплових втрат уздовж труби монтується нагрівальний кабель. Погонна потужність тепловиділення кабелю повинна бути більше втрат тепла на погонний метр трубопроводу.
Основні параметри, що впливають на вибір потужності нагрівального кабелю - тепловтрати трубопроводу, які залежать від його розміру (діаметр і довжина), різниці температур, товщини і якості зовнішньої теплоізоляції.
Розрахунок виконуються по следующуей формулою:
Q =
2 × Π × Λ × (t вн - t нар)
× 1,3
ln(D/d)
Q (Вт/м) - тепловтрати 1 метра труби, які ми повинні компенсувати з допомогою нагрівального кабелю;
Π = 3,14;
Λ (Вт/м°С) - коефіцієнт теплопровідності теплоізоляції (зазвичай - 0,04);
t вн (°С)- температура всередині труби;
t нар (°С)- температура окр. середовища;
ln - натуральний логарифм;
D (м) - зовнішній діаметр труби з теплоізоляцією ( = d + 2 × товщина теплоізоляції );
d (м) - зовнішній діаметр труби;
1,3 - коефіцієнт запасу;
