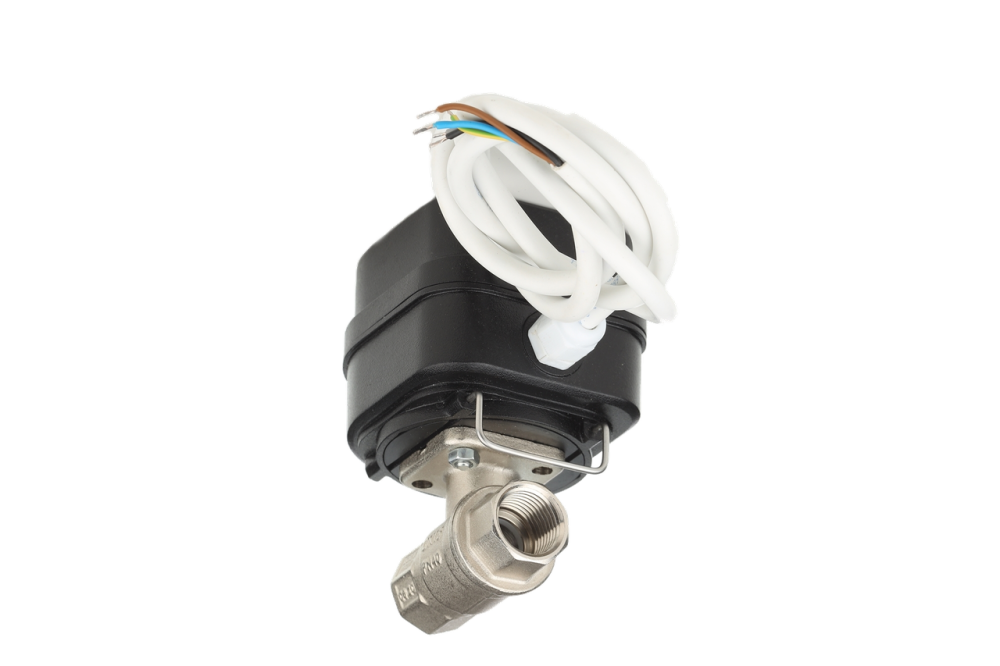

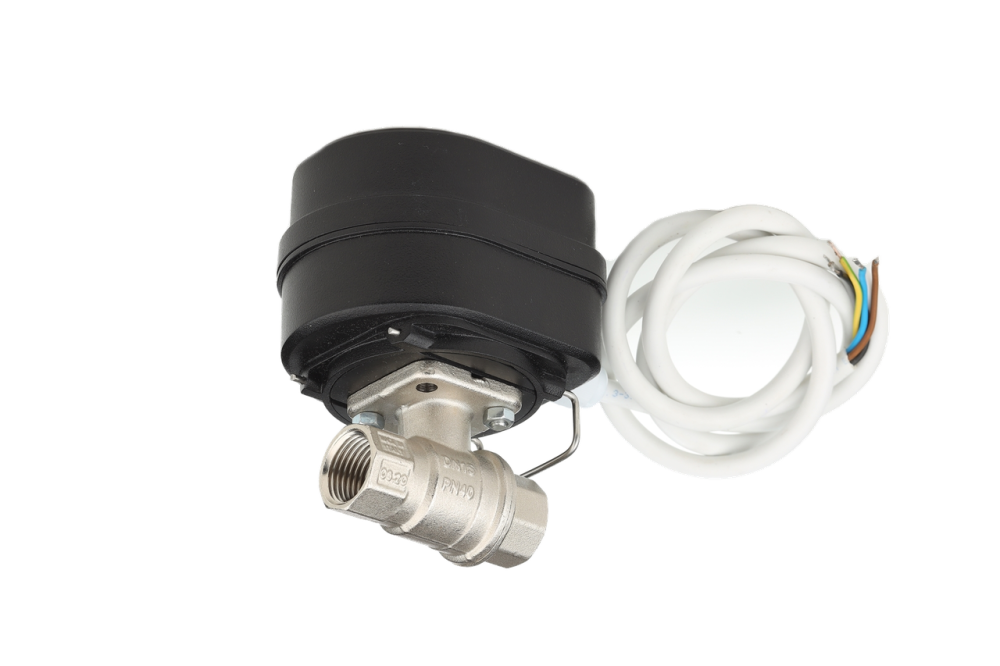

Кульовий кран з електроприводом FIRST Enolgas 3/4 дюйма

Кульовий електропривід призначений для перекриття водопостачання (опалення) у разі виникнення протікання води. Кульовий електропривід складається з кульового крану та електропривіду для керування кульовим краном.
Відмінною особливістю кульового електропривіду AQSY FIRST є висока потужність при невеликих габаритних розмірах.
Загальні технічні характеристики електропривіду:
Потужність електродвигуна не більше 6 Вт
Температурний діапазон експлуатації від -10 до +60 С
Габаритні розміри електроприводу (без крану) (Ш х В х Д) 70 х 65 х 70 мм
Довжина з’єднувального кабелю 1м
Час повороту кульового крану на 90 градусів у номінальному (посиленому) режимі 15 (18) секунд
Мінімальний ресурс електроприводу (циклів відкрито/закрито) 250 000
Ступінь захисту електроприводу IP65
У електроприводах AQSY FIRST реалізовано нове технічне рішення з управління кульовими кранами. Електропривід здійснює обертання кульового крану при закритті та відкритті в один бік. Завдяки цьому знижено навантаження на редуктор електроприводу і тому мінімальний ресурс електроприводу AQSY FIRST вищий, ніж у аналогічних приладів інших виробників.
Напруга живлення електроприводу:
Змінна напруга 220 В ±15%, 50 Гц
Струм споживання у момент відкриття/закриття не більше 80 мА
Струм споживання у черговому режимі не більше 10 мА
Постійна напруга +12 В
Струм споживання у момент відкриття/закриття не більше 0,5 А
Струм споживання у момент відкриття/закриття (Форсований режим)
не більше 0,7 А
Струм споживання у черговому режимі не більше 50 мА
Обертальний момент на валу електроприводу:
Номінальний режим 7 Нм (70 кг*см)
Посилений режим 9 Нм (90 кг*см)
Максимальний обертальний момент 10 Нм (100 кг*см)
Діаметр кульвого крану:
3/4 дюйма === D=20 мм
Технічні характеристики кульового крану:
Максимальний тиск рідини 40 атмосфер
Максимальна температура рідини +120 градусів
Електробезпека кульового електроприводу AQSY FIRST
Надійність та довговічність продукту завдяки високоякісним матеріалам та відмінній конструкції.
Легкість в установці та використанні завдяки простоті та зручності конструкції.
Інноваційні технології електроприводу для широкого спектру застосування
Конструктивні особливості кульового електроприводу AQSY FIRST
Високий момент на валу двигуна унеможливлює вихід приводу з ладу внаслідок «закисання» кульового крану при тривалій експлуатації.
Корпус кульового крану виконаний із гарячокованої латуні виробництва компанії Bugatti (Італія) та витримує тиск до 40 атмосфер.
Редуктор електроприводу повністю виготовлений з металу.
У кульовому електроприводі відсутні електричні контакти.
Положення кульового крану визначається безконтактним оптичним методом, що забезпечує високу ступінь точності та надійності в експлуатації.
Електродвигун без щіток. Тому для електроприводів AQSY FIRST не потрібна періодична профілактика або заміна щіток електродвигуна. Встановлені у приводі двигуни відносяться до класу безколекторних. Вони мають високу надійність та тривалий термін служби, що дозволяє використовувати їх не тільки в побутових, але й у промислових умовах.
Електропривід виконаний у герметичному корпусі IP65. Для герметизації валу застосовується армований гумовий сальник з пильником.
Кульові крани мають високу температурну стійкість.
При з’єднанні корпусу приводу та кульового крану використовується спеціальна термозахисна прокладка.
Кульові крани AQSY FIRST є “повнопрохідними”. У системі AQSY FIRST не застосовуються кульові крани із звуженням прохідного перерізу.
100% комп’ютерна діагностика кульового електроприводу під час випуску з виробництва.
Мікропроцесорна система керування. Для керування кроковим двигуном застосовується метод керування фазами з перекриттям. При цьому способі управління забезпечується збільшення моменту, що крутить.
Форсований режим. Функція динамічного збільшення моменту, що крутить, при старті.
Кульовий електропривід може мати будь-яке положення під час монтажу.
При монтажі електропривід може бути від’єднаний від кульового крану, що спрощує монтаж, а головне – дозволяє встановити кульовий електропривід у важкодоступних місцях. Кульовий кран прикріплюється до електроприводу за допомогою двох гайок M5. Для доступу до ручного керування положенням кульового крану Вам потрібно відкрутити дві гайки кріплення кульового крану та зняти електропривід.
Електробезпека шарового електроприводу AQSY FIRST
Напруга живлення 12 вольт.
Захисне заземлення. Металевий корпус електродвигуна заземлений.
Обмотки електродвигуна знаходяться у спеціальному пластиковому захисному корпусі.
Кабель живлення у подвійній ізоляції. Перетин провідників 0,5 мм2 .
