Електростанція на базі Siemens Sst-300 на природному газі та біомасі.

Гібридна теплоелектростанція на базі Siemens SST-300 на природному газі та біомасі.

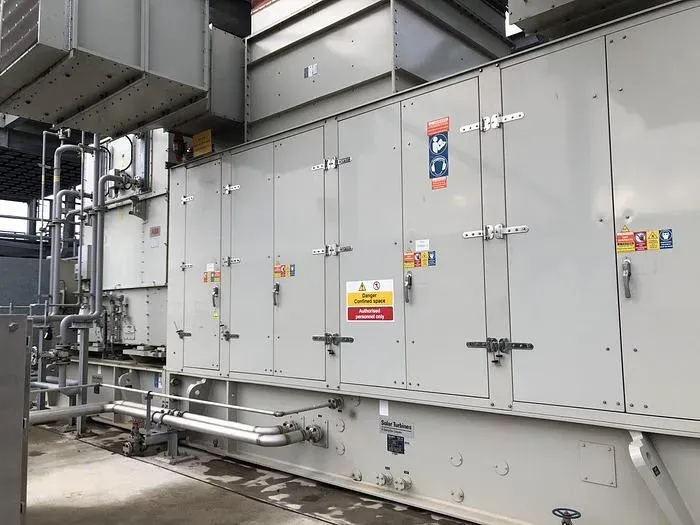

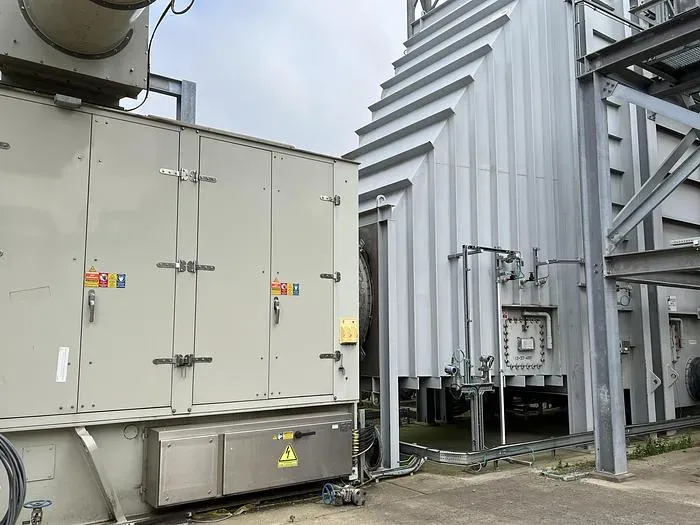

Базове обладнання — Siemens SST-300, генератор 11 кВ/50 Гц, конденсатор, насоси, деаератор, системи керування, 4 Clayton
Додатковий модуль — Паровий котел на місцевій біомасі: бавовняні стебла, рисове лушпиння, солома, лушпиння, деревні відходи та ін.
Потенційна модель — Гібридна ТЕС/ТЕЦ з можливістю виробництва електроенергії та відбору тепла
Існуючий паротурбінний пакет Siemens SST-300 та 4 газові парогенератори Clayton доповнюються котлом на місцевій біомасі. В результаті формується гнучка ТЕС/ТЕЦ: природний газ + біомаса → пар → електроенергія + можливе тепло.

Проект дозволяє об'єднати надійну європейську паротурбінну технологію Siemens, гнучкість газових парогенераторів Clayton та економічний потенціал місцевого палива, що відновлюється.

• парова турбіна Siemens SST-300;

• електрогенератор 11 кВ, 50 Гц;

• конденсатор та насосне обладнання;

• деаератор, системи управління та допоміжне обладнання;

• 4 газові парогенератори Clayton;

• додатковий котел на біомасі як модуль розширення парової потужності.

Можливі види біомаси:

Бавовняні стебла

Рисове лушпиння

Солома / кукурудзяні стебла

Луска соняшнику

Дрібна тріска / відходи

Пропонована технічна схема:

1. 4 газові парогенератори Clayton працюють на природному газі і забезпечують швидкий, стабільний і керований паровий потік.

2. Додатковий котел на біомасі працює на місцевому біопаливі та забезпечує додатковий об'єм пари для підвищення загальної потужності станції та зниження споживання природного газу.

3. Пара від Clayton та від біомасового котла збирається в загальний паровий колектор.

4. Загальний паровий потік подається на парову турбіну Siemens SST-300.

5. Турбіна обертає електрогенератор та виробляє електроенергію на напрузі 11 кВ.

6. Через трансформатор, що підвищує, електроенергія може передаватися в мережу або використовуватися для промислових споживачів.

7. При необхідності частина пари може вибиратися з турбіни для теплопостачання, опалення в зимовий період або технологічних потреб.

Особливість турбіни Siemens SST-300

Важливою перевагою цієї турбіни є те, що вона може розглядатися не тільки як турбіна для виробництва електроенергії, але і як основа для комбінованої теплоелектростанції.

Конструкція турбіни передбачає можливість роботи з відбором пари. Це відкриває додатковий напрямок застосування: за наявності споживача тепла частина пари може використовуватися для опалення, технологічної пари, тепличних комплексів, сушильних комплексів, промислових підприємств або комунального теплопостачання.

Режими роботи:

Електричний режим

Теплофікаційний режим

Комбінований промисловий режим

• Режим 1 — робота лише на існуючих 4 Clayton. Станція може виробляти електроенергію у зниженому режимі; очікувана потужність потребує окремого розрахунку.

• Режим 2-4 Clayton + додатковий котел на біомасі. Це основний варіант для збільшення парової потужності і зниження споживання природного газу.

• Режим 3 – комбінована ТЕС/ТЕЦ. Станція виробляє електроенергію і, за потреби, віддає частину пари чи тепла споживачам.

• Режим 4 — резервний режим. Газові Clayton використовують як швидке джерело пари для пуску, регулювання навантаження, підтримки біомасового котла або резервування.

Можливий котел на біомасі
Додатковий котел може бути виконаний як паровий водотрубний котел на біомасі адаптований під конкретний місцевий вид палива.
• 15 т/год пара;
• 20 т/год пара;
• 25 т/год пара;
• 30 т/год пара;
• інша потужність за результатами технічного завдання.

Точні параметри котла повинні бути обрані після аналізу типу біомаси, вологості, зольності, теплотворної здатності, вмісту хлору та лужних елементів, сезонності постачання палива, логістики, необхідної електричної потужності, необхідності відбору тепла, екологічних вимог, доступності водних ресурсів та системи охолодження.
