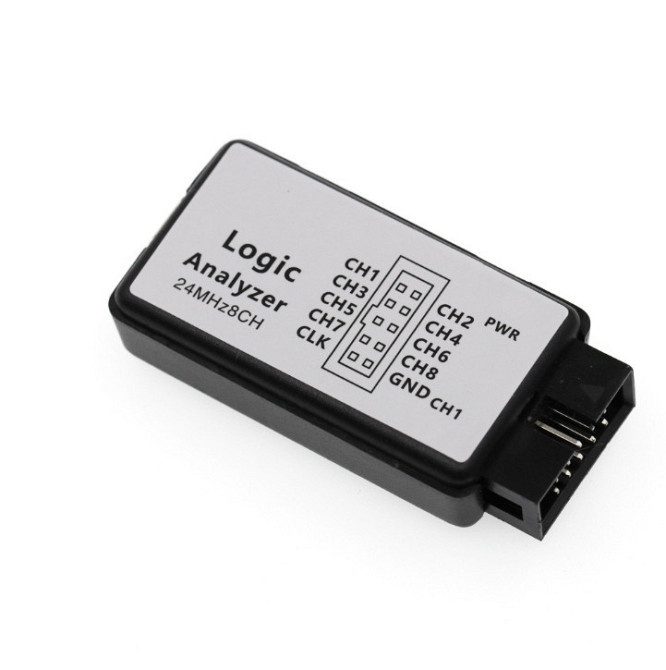

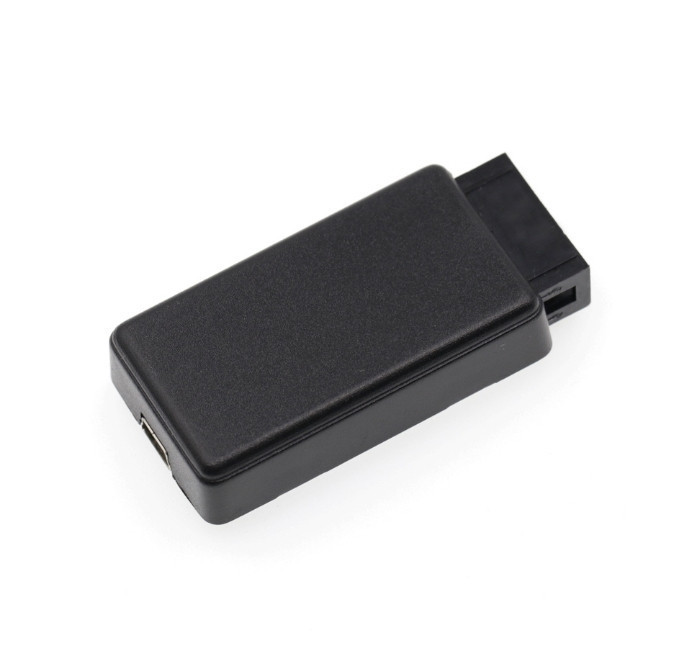

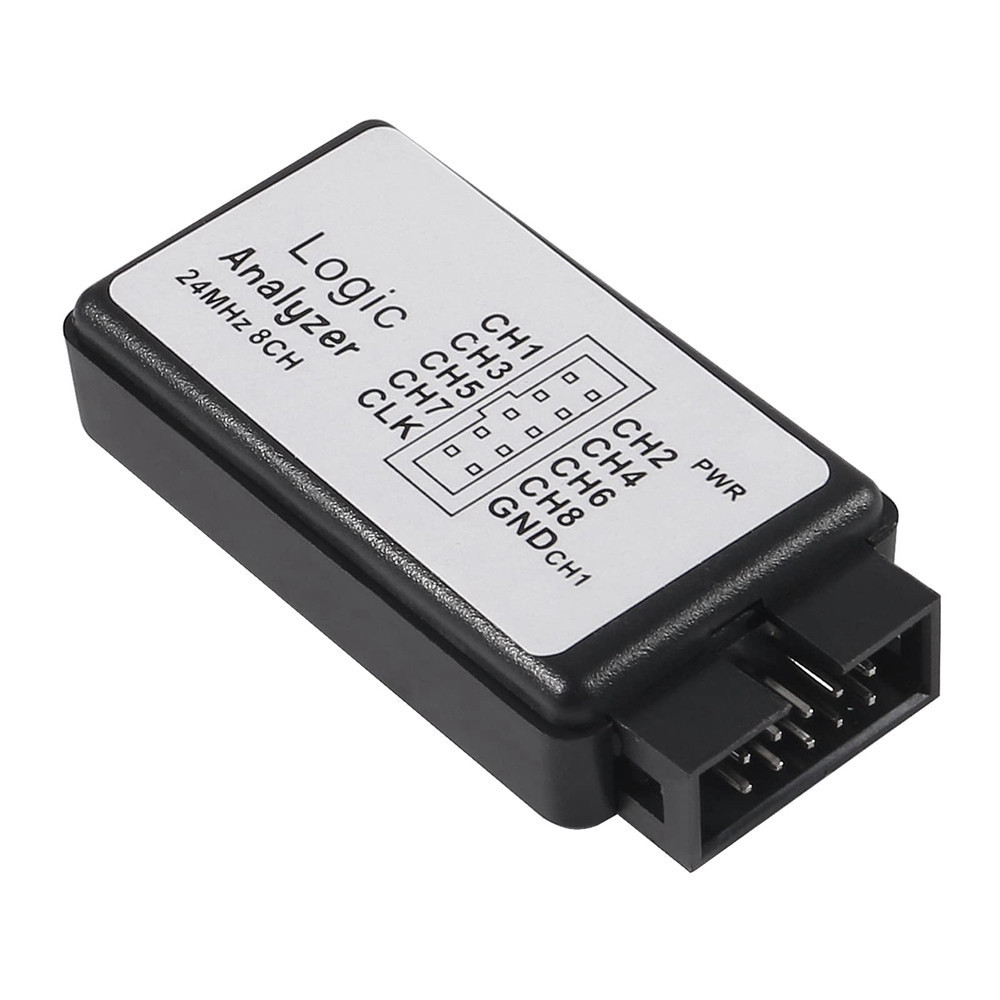

USB логічний аналізатор 24 МГц, 8-канальний, для MCU, ARM, PIC, тестування цифрових схем

USB логічний аналізатор 24 МГц 8-канальний — компактний та зручний пристрій для запису та аналізу цифрових сигналів у мікроконтролерах, платах Arduino, ARM та PIC. Ідеально підходить для відладки цифрових електронних схем, тестування послідовних та паралельних шин, а також для навчання та експериментів з цифровою електронікою.
Аналізатор підтримує широкий спектр протоколів: CAN, DMX-512, I2C, I2S/PCM, MANCHESTER, 1-WIRE, Async Serial, SPI, Simple Parallel, UNI/O. Бета-версія програмного забезпечення розширює можливості, включаючи Atmel SWI, BiSS C, CAN, DMX-512, I2C, I2S/PCM, JTAG, LIN, MANCHESTER, MDIO, 1-WIRE, PS/2, Async Serial, SPI, Simple Parallel, UNI/O, USB 1.1.
Характеристики:
Кількість каналів: 8 цифрових входів
Діапазон вхідного напруги: -0.5 ~ 5.25 В
Вхідний опір: 100 кОм, 10 пФ
Частота дискретизації: 24 МГц, 16 МГц, 12 МГц, 8 МГц, 4 МГц, 2 МГц, 1 МГц, 500 кГц, 250 кГц, 200 кГц, 100 кГц, 50 кГц, 25 кГц
Живлення: від USB
Світлова індикація активності

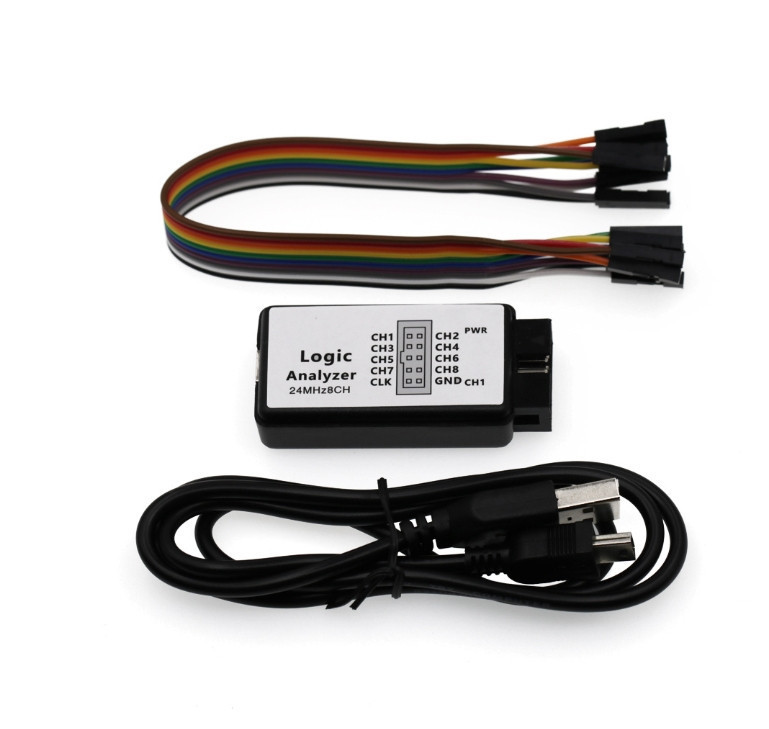

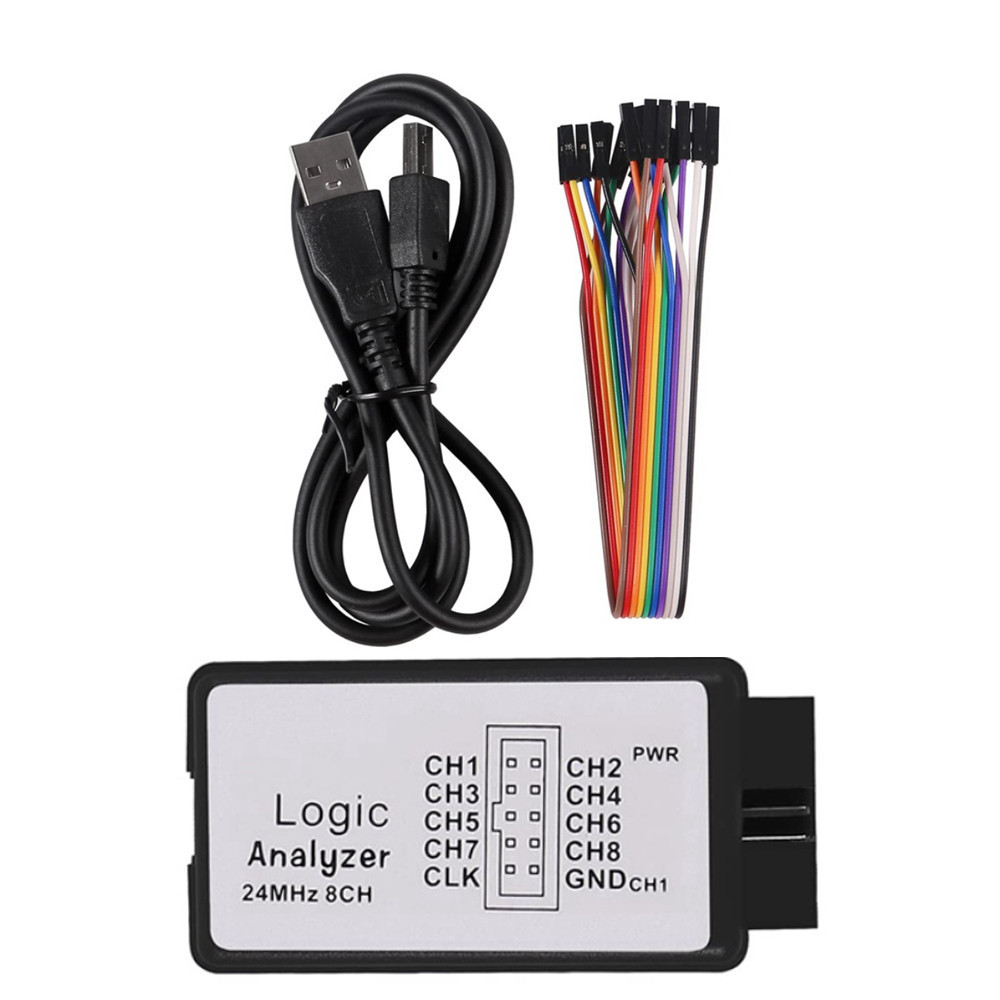

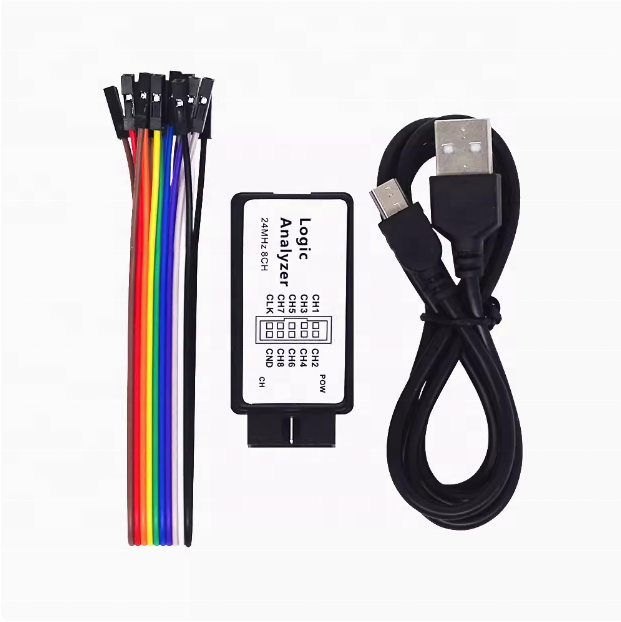

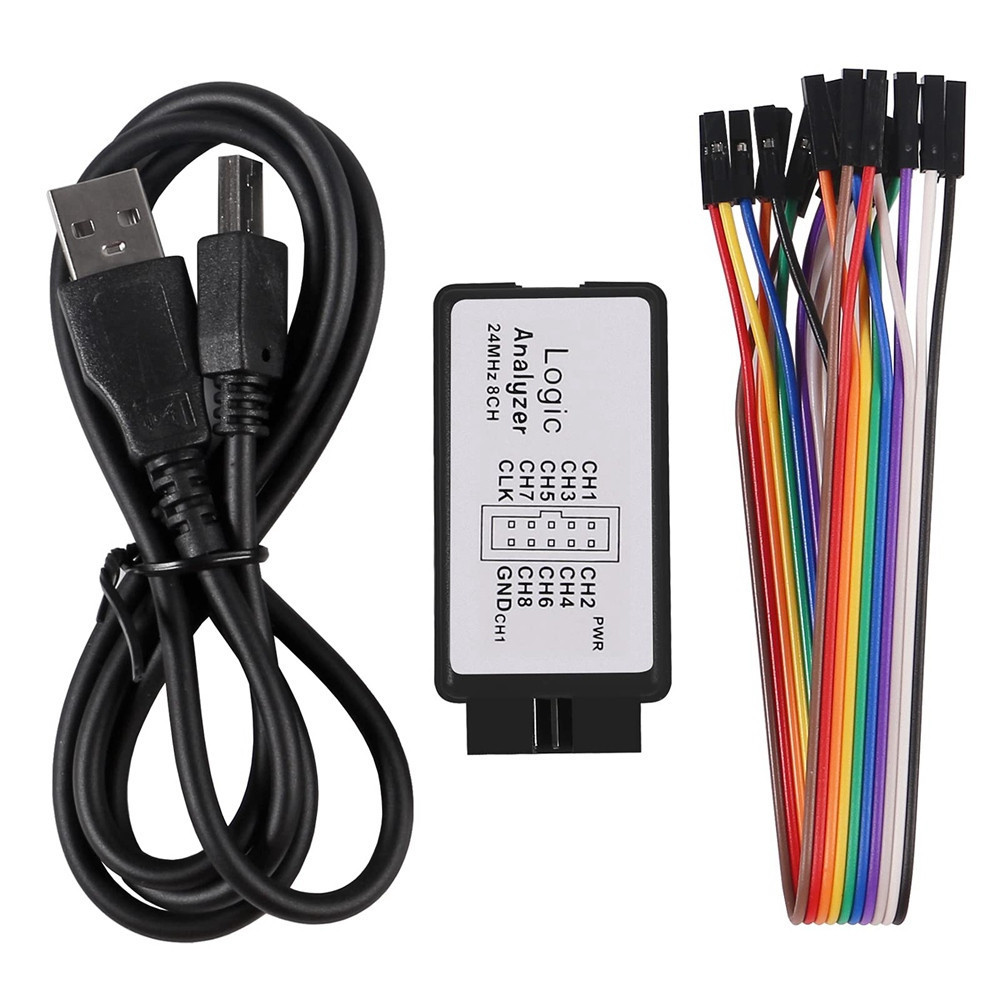

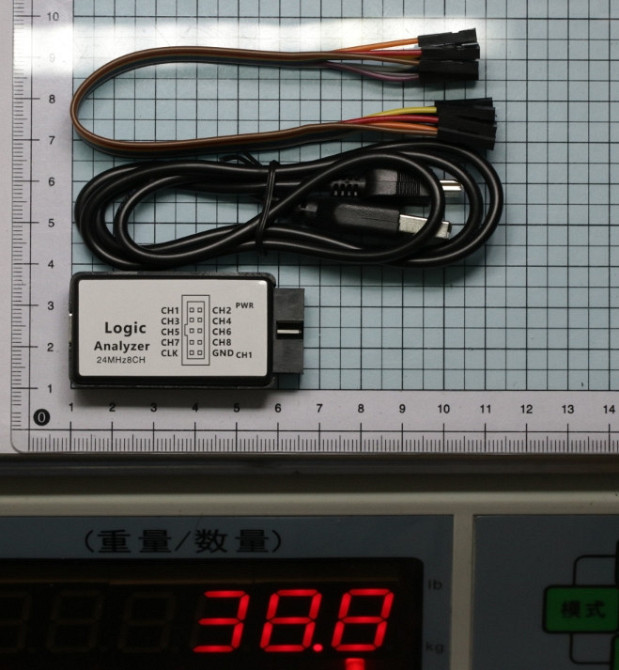

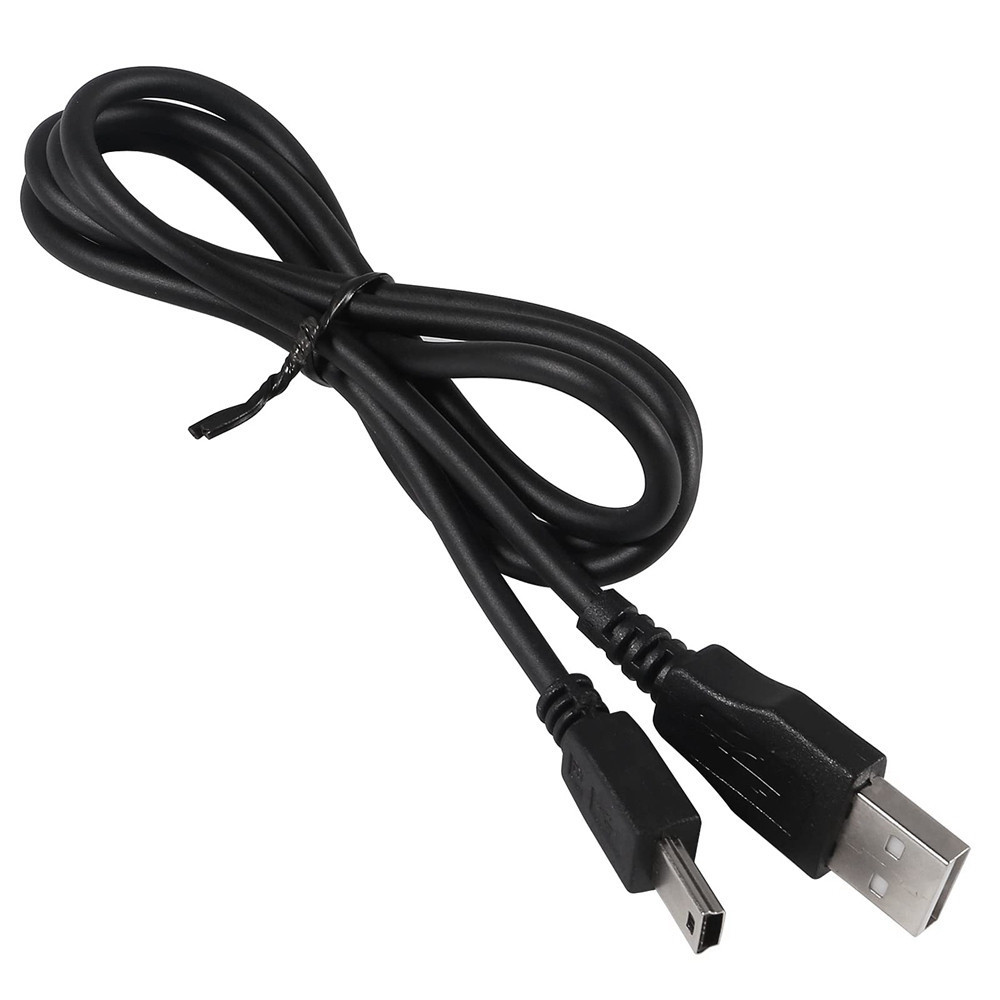

Комплектація: аналізатор, дюпон кабель, USB-кабель
Сумісність з MCU, ARM, PIC, Arduino
Аналізатор дозволяє ефективно тестувати та відлагоджувати цифрові сигнали, бачити часові послідовності та взаємодію пристроїв у режимі реального часу. Програмне забезпечення можна завантажити з офіційного сайту, що забезпечує гнучкість у налаштуванні та зручність роботи з різними протоколами.
Переваги:
Висока точність і швидкість аналізу до 24 МГц
8 незалежних каналів для паралельного моніторингу
Підтримка багатьох послідовних та паралельних шин
Сумісність з MCU, ARM, PIC, Arduino
Компактні розміри та живлення від USB
Світлова індикація роботи для зручного контролю
Можливість розширення функціоналу через програмне забезпечення
Підходить для професійної відладки та навчальних цілей
Програмне забезпечення можна завантажити .
