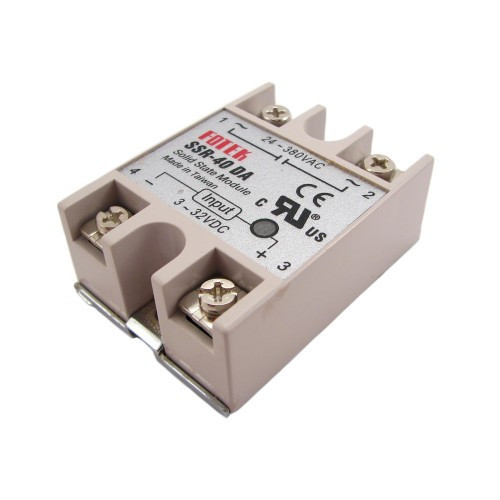

Однофазне твердотільне реле SSR-40DA 40А DC-AC для нагрівальних елементів

Однофазне твердотільне реле SSR-40DA 40А DC-AC призначене для безконтактної комутації нагрівальних елементів, ламп розжарювання та іншого електрообладнання з резистивним навантаженням (за дотримання особливих умов для навантаження індуктивного характеру) та робочою напругою живлення від 24 до 380 В змінного струму. Комутація кіл навантаження здійснюється безконтактно за рахунок вбудованих напівпровідникових елементів, що забезпечує ряд переваг у порівнянні з електромеханічними реле.
Переваги твердотільних реле:
Відсутність іскор і електричної дуги при комутації.
Менший рівень електромагнітних перешкод при комутації.
Істотно більший ресурс служби.
Не потребують профілактичних робіт під час експлуатації.
Можливість високої швидкодії (швидкості комутації).
Компактні розміри.
Технічні характеристики:
Тип: DC-AC.
Номінальна керуюча напруга: 3-32 В постійного струму.
Напруга включення/вимикання: увімкнення > 2.4 В / вимкнення < 1 В.
Струм спрацьовування: 7.5 мА при 12 В.
Метод управління: комутація при переході струму через нуль (немає перешкод від 3-ї гармоніки при включенні).
Номінальна напруга навантаження: 24-380 В змінного струму.
Падіння напруги: 1.6 В при 25 °С.
Номінальний струм навантаження: 40 А.
Максимальний короткочасний струм: 410 А.
Струм витоку: 3 мА.
Час відгуку на вхідний сигнал: менше 10 мс.
Діелектрична міцність: більше 2.5 кВ АС / 1 хв.
Опір ізоляції: більше 50 МОм при 500 В DC.
Діапазон робочих температур: від -20 °С до +80 °С.
Розмір: 6.3 х 4.6 х 2.3 см.
Вага: приблизно 100 г.
Увага! Твердотільні реле SSR-40DA не призначені для комутації електродвигунів. Проте їх можна використовувати для цих цілей за умови:
Забезпечення 5-8-кратного запасу по струму.
Обов’язкове використання радіатора охолодження (бажано з вентилятором).
Таке нестандартне застосування реле використовуйте на власний ризик.
