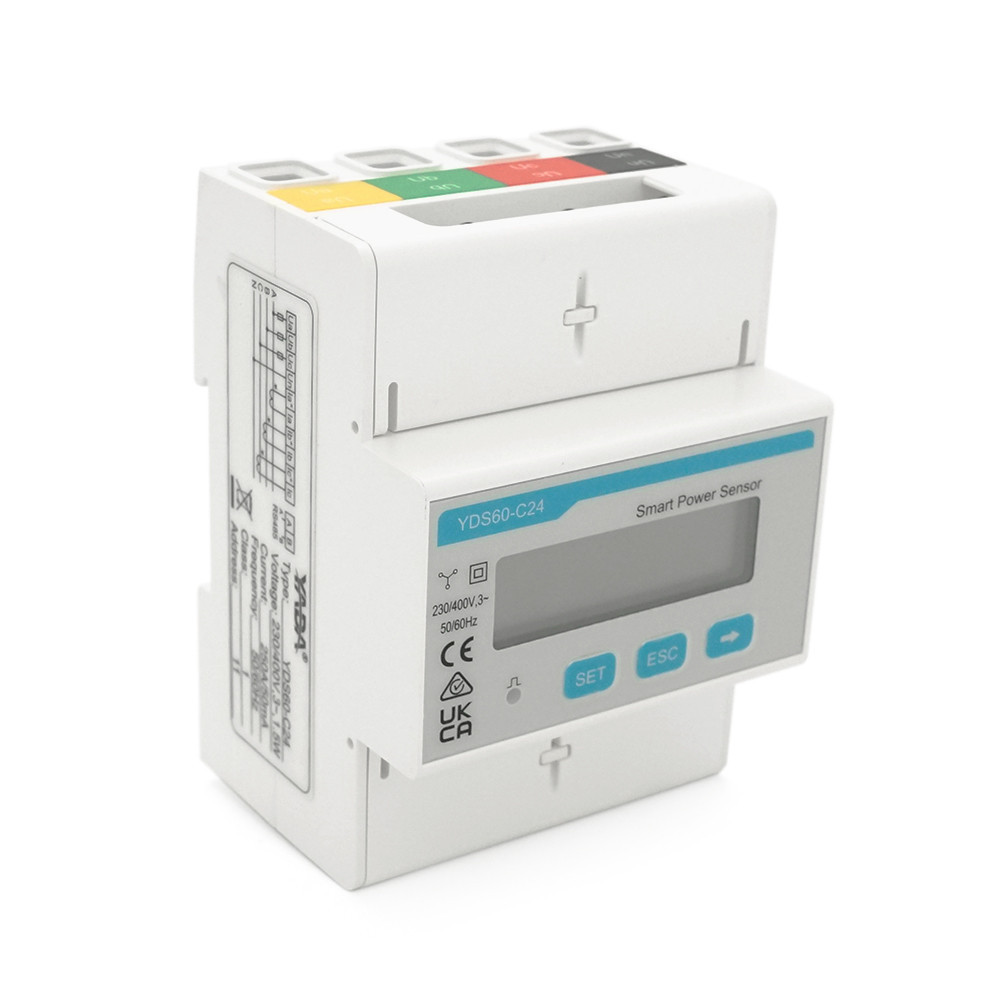

Лічильник YADA YDS60-C24 Smart Meter, трифазний, 250А, до 170 кВт

✅ Основні характеристики
Модель: YADA YDS60‑C24 Smart Power Sensor
Номінальна напруга: 230 В AC або 400 В AC, 50/60 Гц
Діапазон вимірювання струму: до 250 А з трансформаторами струму (CT) або вбудованими каналами
Підтримувані системи: трифазна мережа 4-провідна або 3-провідна
Клас точності: клас 1 — похибка не більше ±1 %
Діапазон напруги: від 90 до 500 В лінійне
Температурний діапазон: від −25 °C до +60 °C
Інтерфейс зв'язку: RS485, Modbus, швидкість до 115200 bps (зазвичай 9600 біт/с)
Монтаж: на DIN-рейку 35 мм, компактний корпус ~72 × 105 × 66 мм
Сертифікація: CE, UKCA, RCM
Встановлення та підключення
Підготовка кабелів:

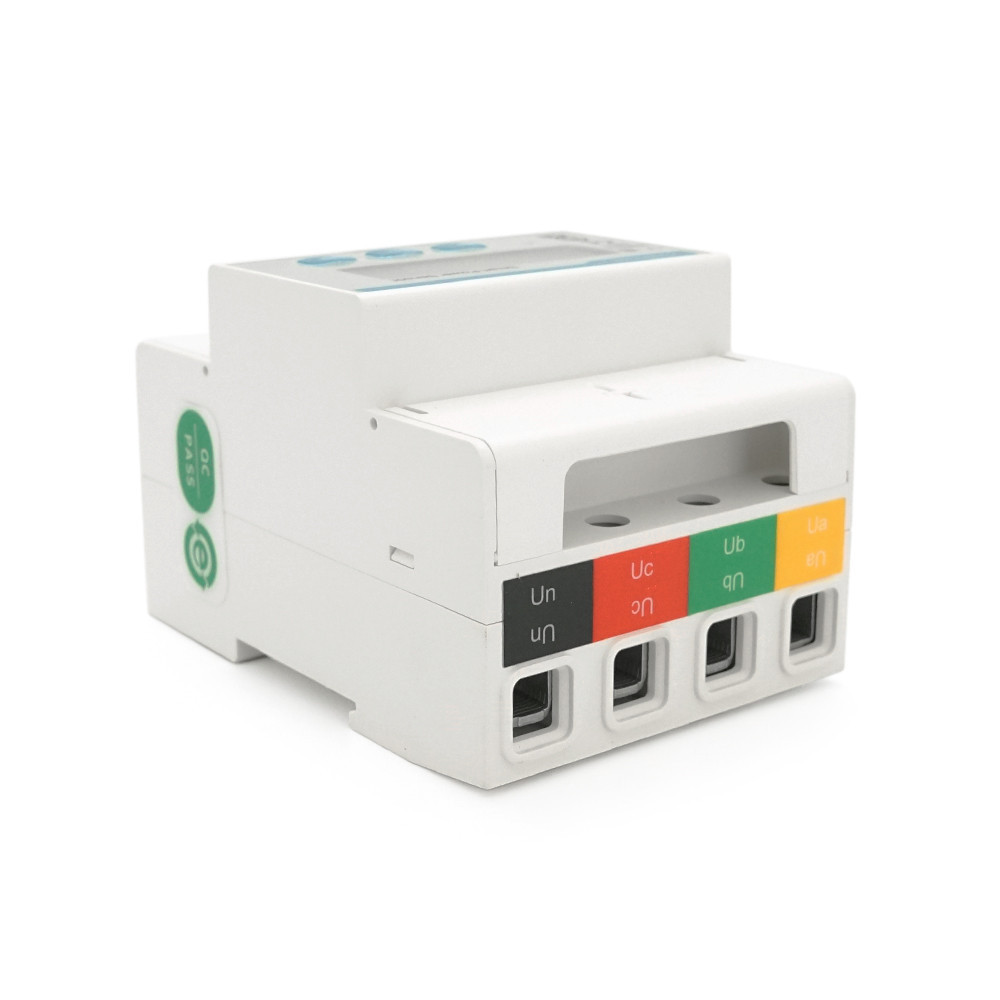

Напруга (Ua, Ub, Uc, Un): мідний одно- або багатожильний кабель 1,5–4 мм²

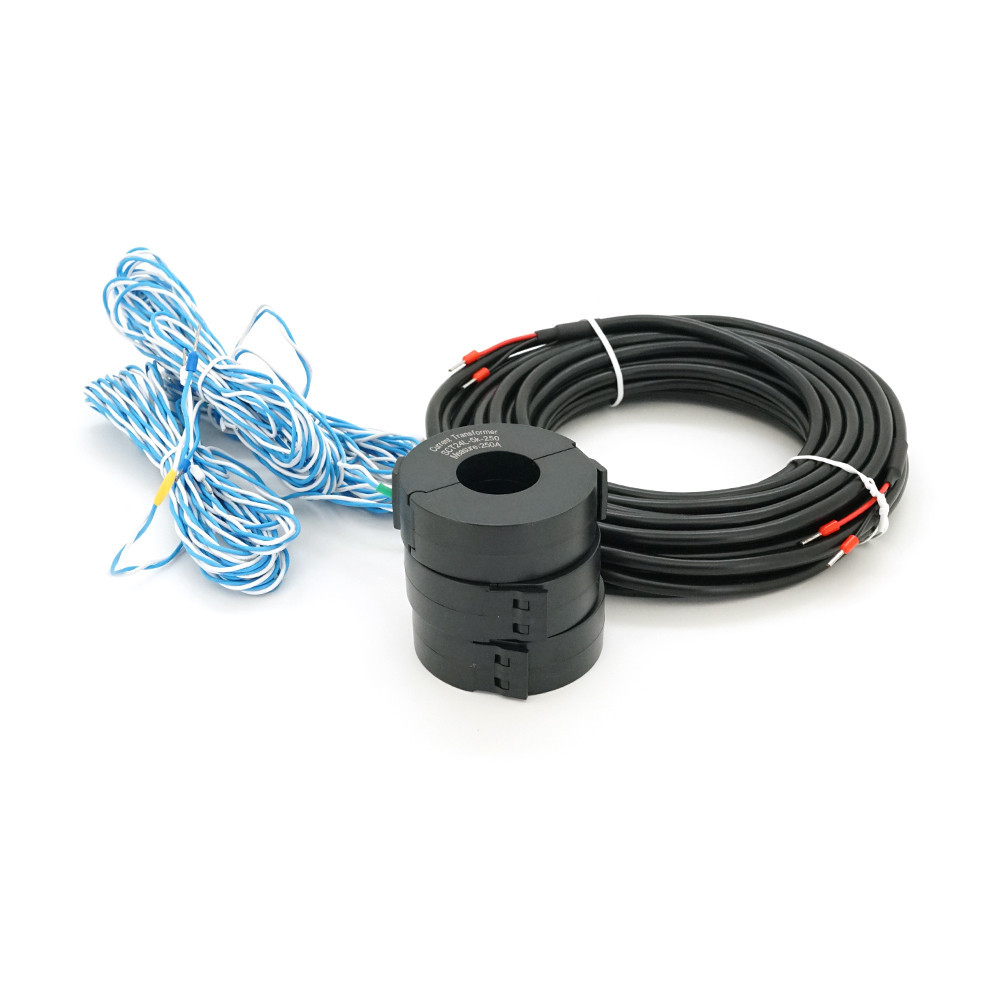

Трансформатори струму (CT): підключення до відповідних клем (IA, IB, IC), напрямок стрілок повинен збігатися зі струмом
RS485 інтерфейс: екранована кручена пара 0,25–1 мм²
Монтаж:

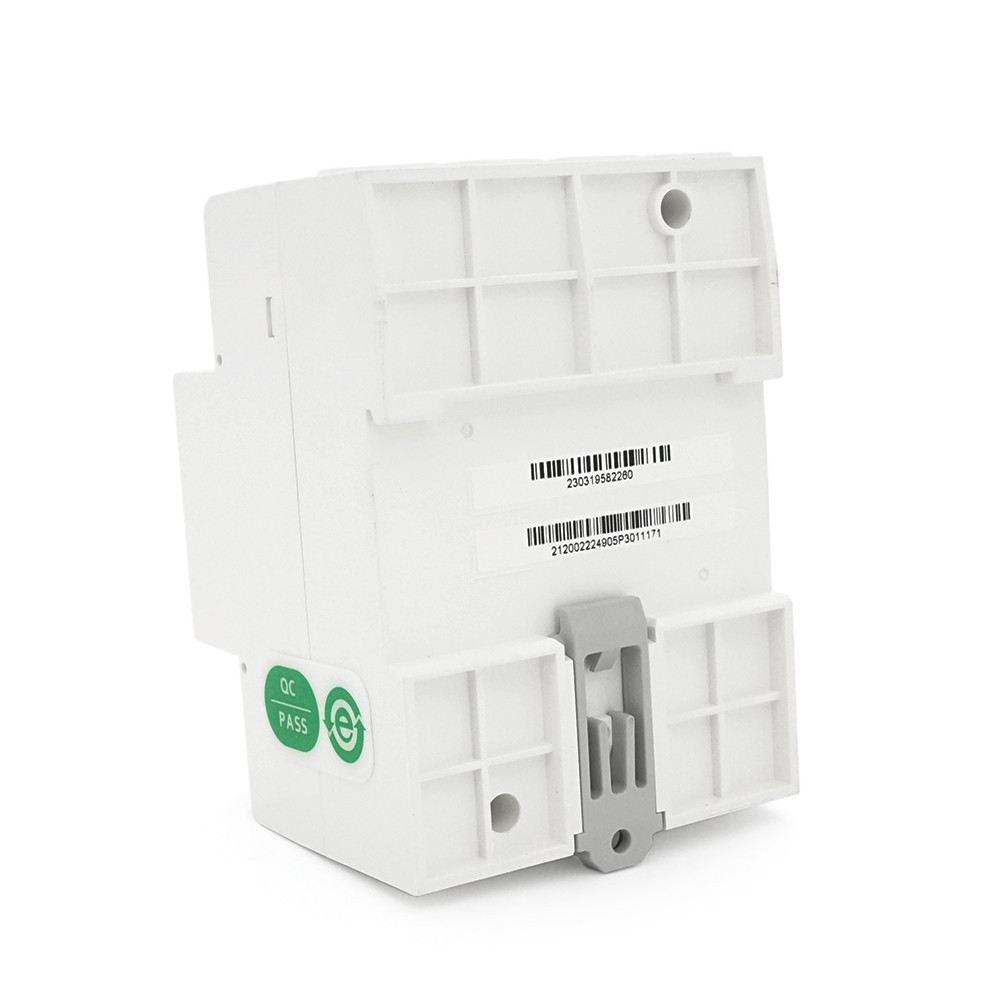

Встановлюється на стандартну DIN-рейку, замикається в паз
Підключення:
Трипровідна або чотирипровідна схема; напруга підключається до клем 3,6,9,10; CT — до 13–14 (A), 16–17 (B), 19–21 (C); RS485 — до 24–25
Рекомендований запобіжник — 2 А; вказані допустимі крутні моменти для гвинтових з'єднань
