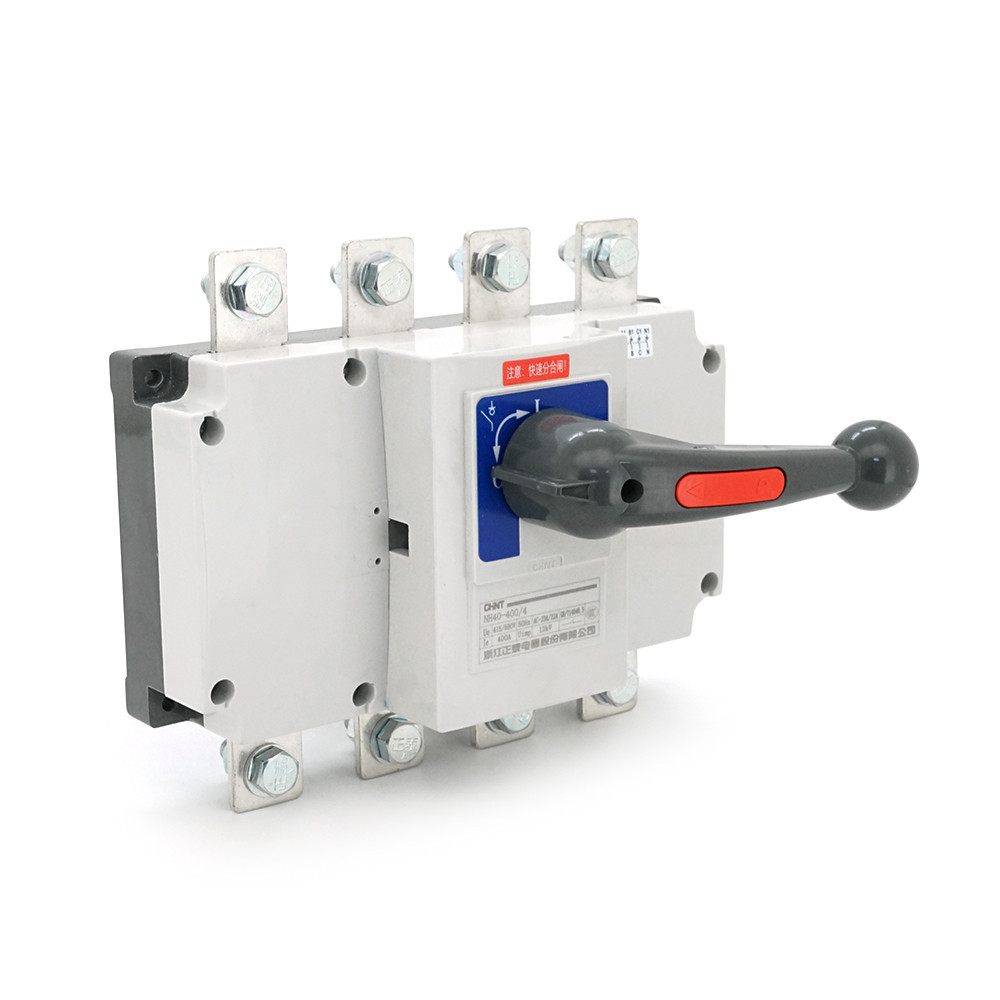

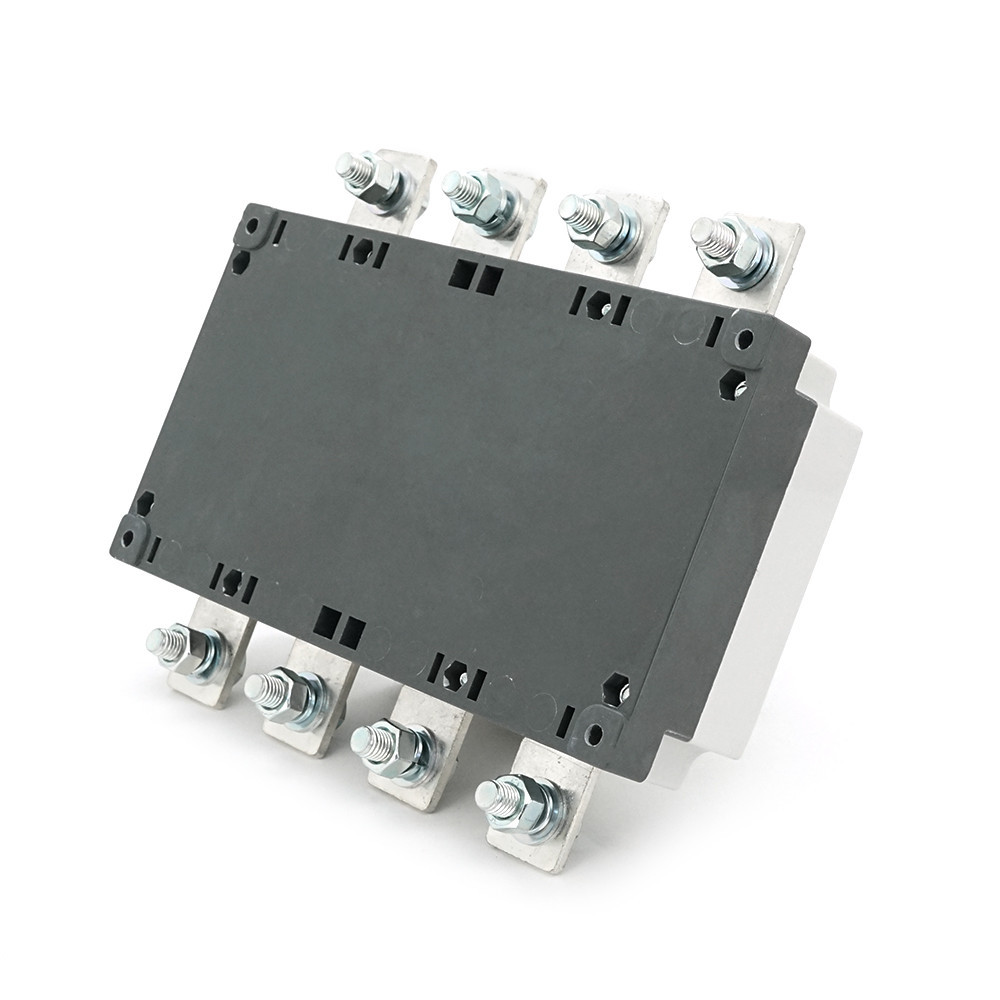

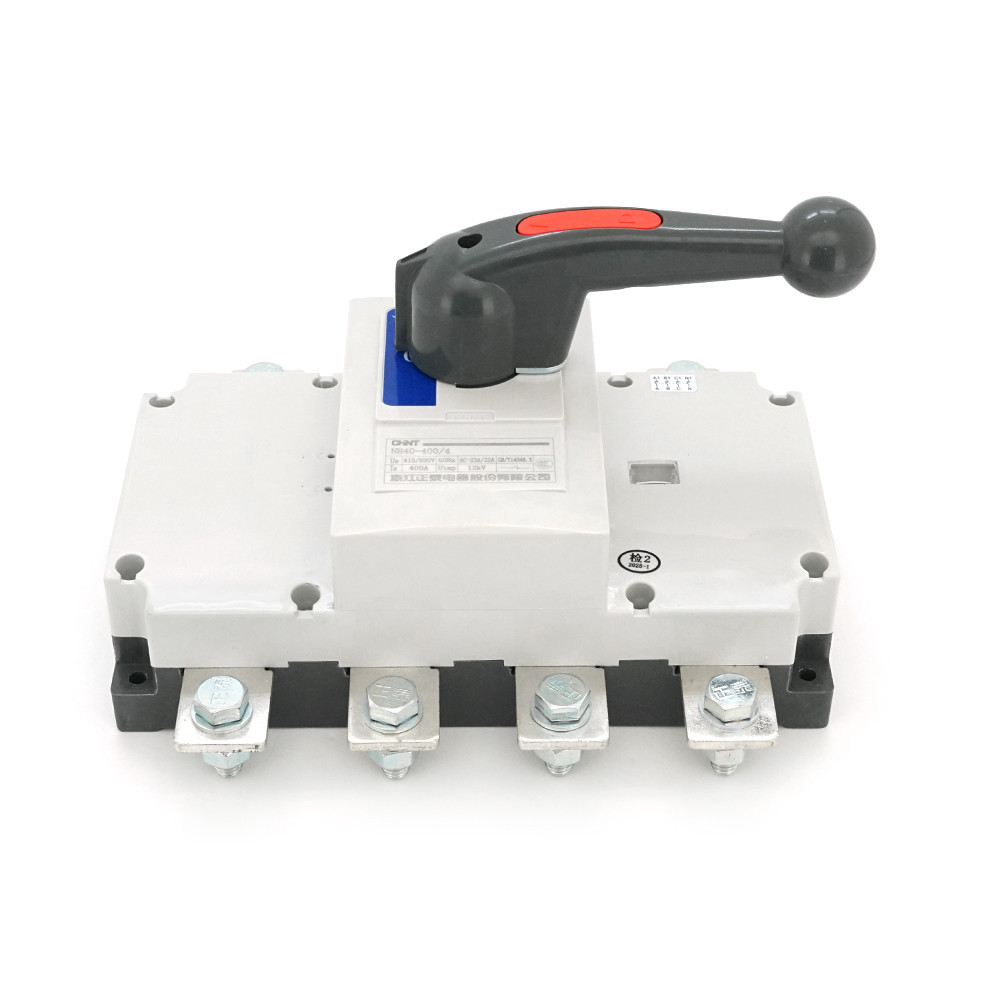

Ручний вимикач/роз'єднувач/рубильник CHINT NH40-400/4P, 380V, 400A, стандартна рукоятка

Ручний вимикач-роз'єднувач CHINT NH40-400/4P є чотириполюсним комутаційним апаратом з ручним керуванням, призначений для оперативного включення та відключення електричних ланцюгів під навантаженням. Пристрій розрахований на номінальну напругу 380V та струмове навантаження до 400A. Модель оснащена стандартною рукояткою управління та призначена для використання у промислових розподільчих щитах та силових установках.
Характеристики:
- Тип пристрою: рубильник-роз'єднувач
- Модель: NH40-400/4P
- Кількість полюсів: 4
- Номінальна напруга: 380V
- Номінальний струм: 400A
- Тип виконання: стандартне (NH40-XX)
- Спосіб управління: ручний, важільна рукоятка
- Підключення провідників: гвинтові затискачі
- Матеріал контактів: мідь зі срібним покриттям
- механічна зносостійкість: не менше 10000 циклів
- Ступінь захисту: IP20
- Температурний діапазон: від -5°C до +40°C
Габаритні та настановні розміри:
- Ширина (A): 290 мм
- Глибина (B): 240 мм
- Висота (H): 105 мм
- Міжцентрова відстань (J): 270 мм
- Розмір монтажних отворів (Φ): 7 мм
- Розміри підключення провідників: згідно з таблицею розмірів
Пристрій призначений для:
- головних вступно-розподільчих пристроїв
- силових промислових щитів
- Ланцюг аварійного відключення обладнання
- Комутації потужних споживачів енергії
- систем резервного харчування
- електроустановок виробничих будівель
Переваги:
- Чотириполюсна конструкція для повного відключення ланцюга
- Гвинтові затискачі для надійного підключення провідників
- Видима розривна відстань для безпечного обслуговування
- Ручне керування з чіткою фіксацією положень
- Відповідність міжнародним стандартам безпеки
- Міцна конструкція для промислового застосування
- Легкість монтажу на стандартну монтажну панель
Пристрій монтується на плоску поверхню із використанням штатних монтажних отворів. Підключення провідників здійснюється мідними або алюмінієвими шинами перетином згідно з номінальним струмом. Монтаж повинен проводитись кваліфікованим електротехнічним персоналом.
Функціональні можливості:
- Чітке положення "Увімкнено"/"Відключено"
- Можливість блокування у вимкненому положенні
- Візуальна індикація стану контактів
- Дугогасні камери для безпечного відключення
- Захист від випадкового включення
Цей рубильник забезпечує надійну комутацію силових ланцюгів і призначений для використання у відповідальних електроустановках, де потрібне ручне керування живленням із гарантією безпечної експлуатації.
