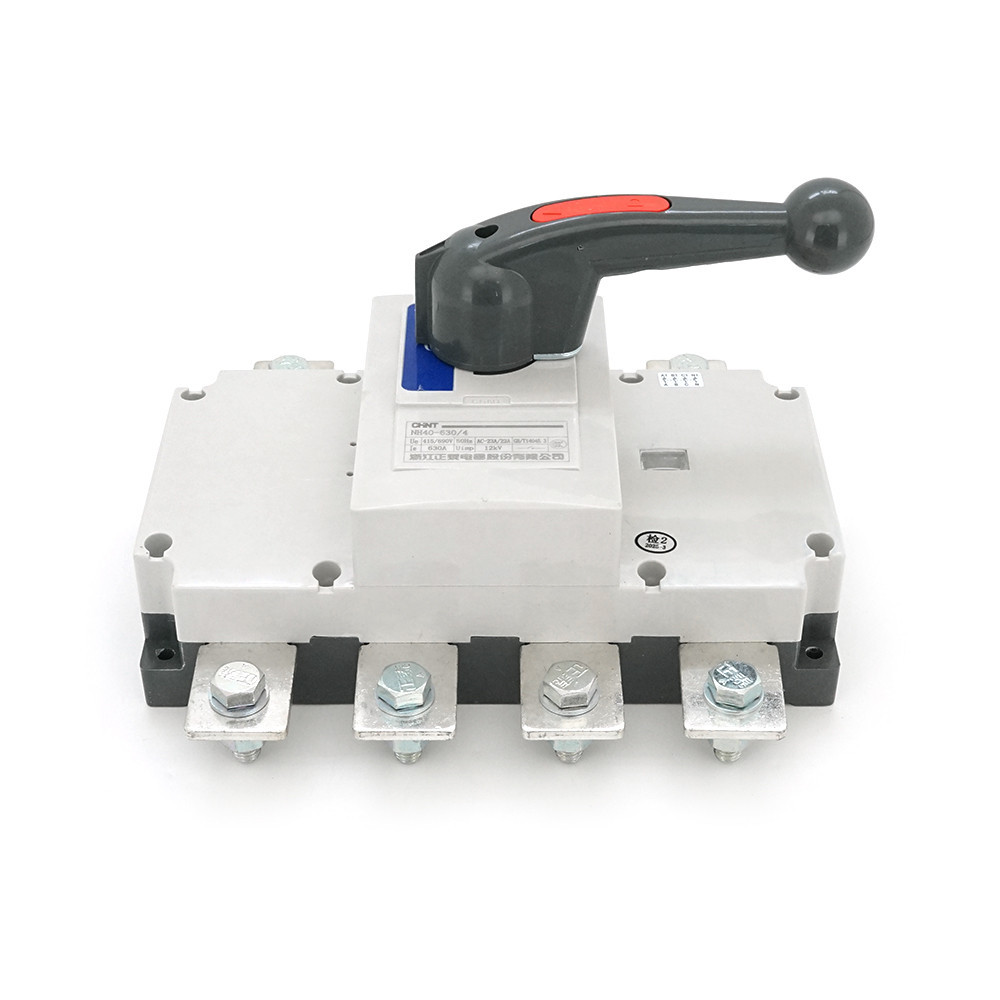

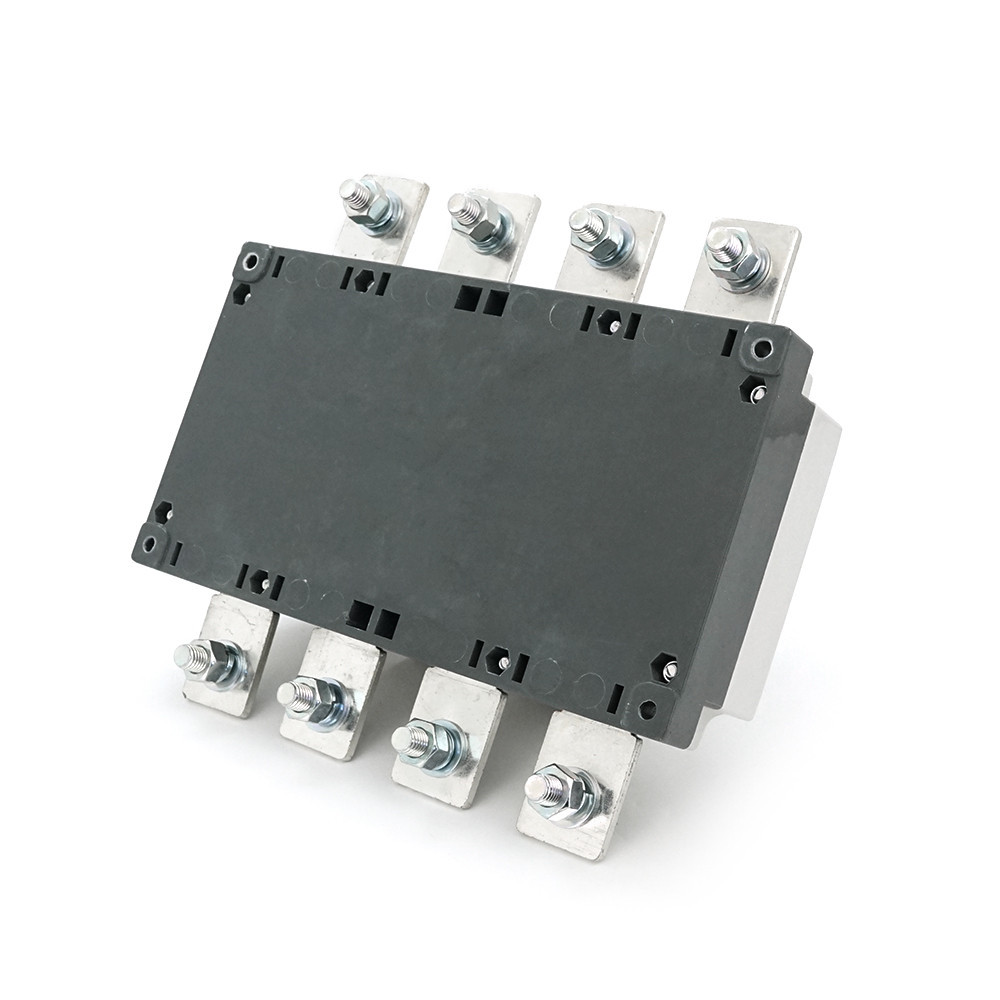

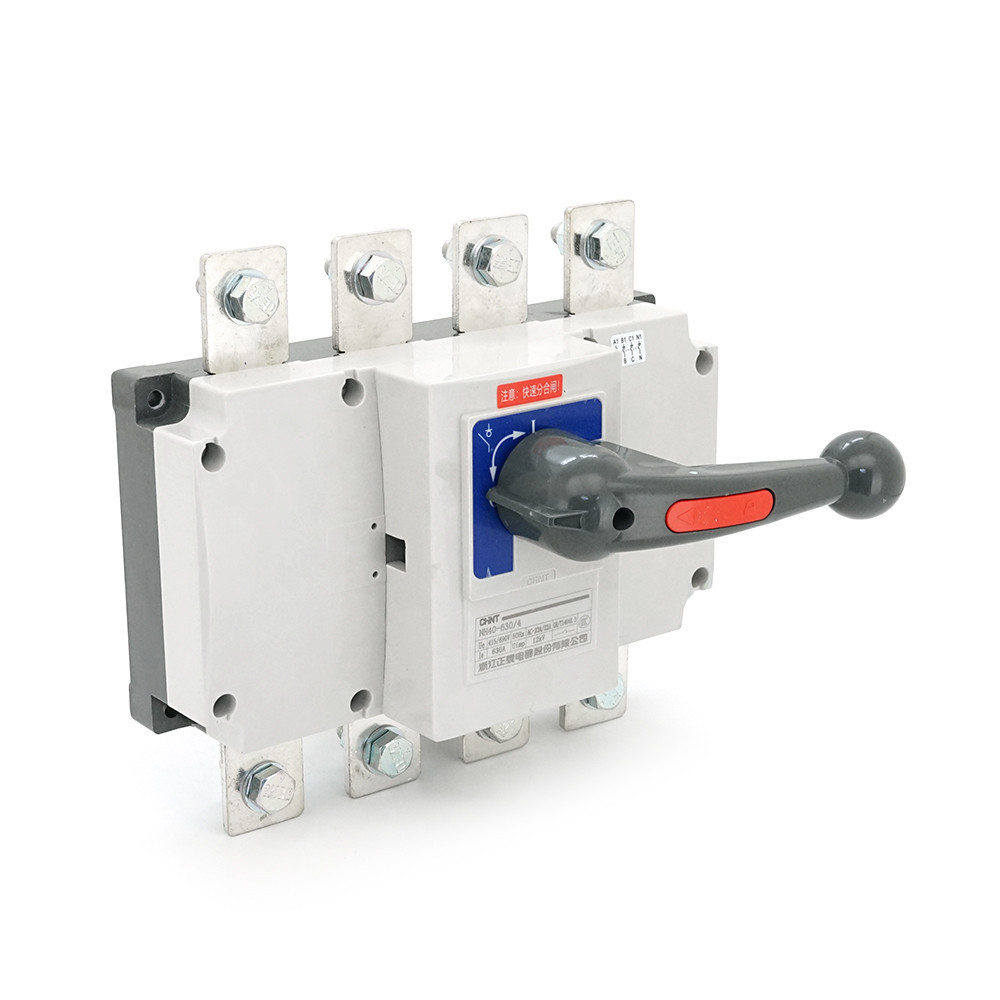

Ручний вимикач/роз'єднувач/рубильник CHINT NH40-630/4P, 380V, 400A, стандартна рукоятка

Ручний вимикач-роз'єднувач CHINT NH40-630/4P є чотириполюсним комутаційним пристроєм ручного управління, призначений для оперативного включення та відключення електричних ланцюгів під навантаженням. Модель розрахована на номінальну напругу 380V та струмове навантаження до 630A. Пристрій забезпечує видимий розрив ланцюга, що відповідає функції роз'єднувача, та комплектується стандартною рукояткою для зручного керування.
Характеристики:
- Тип пристрою: рубильник-роз'єднувач
- Модель: NH40-630/4P
- Кількість полюсів: 4
- Номінальна напруга: 380V
- Номінальний струм: 630A
- Тип виконання: стандартне (NH40-XX)
- Спосіб управління: ручний, за допомогою важеля рукоятки
- Підключення провідників: гвинтове
- Матеріал контактів: мідь зі срібним покриттям
- механічна зносостійкість: не менше 3000 циклів
- Ступінь захисту: IP20
- Спосіб монтажу: на монтажну панель або в розподільну шафу
Габаритні та настановні розміри (мм):
- Ширина (A): 290
- Глибина (B): 260
- Висота (H): 105
- Міжцентрова відстань монтажних отворів: 270
- Діаметр монтажних отворів (Φ): 7
- Розміри для підключення провідників:
- Максимальний переріз: 300 мм ²
- Розмір клем: 40 мм
Пристрій призначений для:
- головних вступних розподільчих пристроїв
- систем аварійного відключення живлення
- Комутації силових ланцюгів у промислових установках
- ручного керування електроживленням обладнання
- Забезпечення видимого розриву ланцюга для безпечного обслуговування
- Використання у складі щитового обладнання
Переваги:
- Висока комутаційна здатність 630A
- Чотириполюсне виконання для повного відключення ланцюга
- Гвинтові клеми для надійного підключення провідників
- Видимий розрив ланцюга для безпеки обслуговування
- Міцна конструкція з механічним блокуванням
- Відповідність міжнародним стандартам безпеки
- Зручна важільна рукоятка для оперативного керування
Пристрій монтується на плоску поверхню із використанням чотирьох монтажних отворів діаметром 7 мм. Підключення провідників здійснюється до гвинтових клем, розрахованих на мідні або алюмінієві шини перетином до 300 мм. Монтаж повинен проводитись кваліфікованим електротехнічним персоналом.
Експлуатаційні характеристики:
- Робоча температура: від -5°C до +40°C
- Відносна вологість: до 95%
- Висота над рівнем моря: до 2000 м
- Стійкість до механічних впливів: 30 м/с²
- Електрична міцність ізоляції: 3000 V
Даний рубильник-роз'єднувач забезпечує надійну комутацію силових ланцюгів та відповідає вимогам безпеки для експлуатації у промислових електроустановках.
