Устаткування для виробництва прямокутних водопропускних труб, Mammut Bfs.

Устаткування для виробництва прямокутних водопропускних труб, Mammut Bfs.

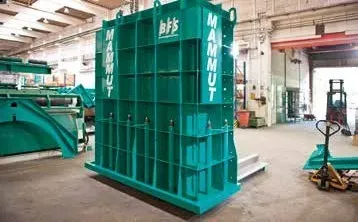

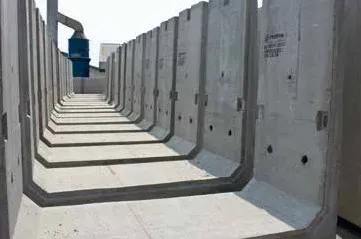

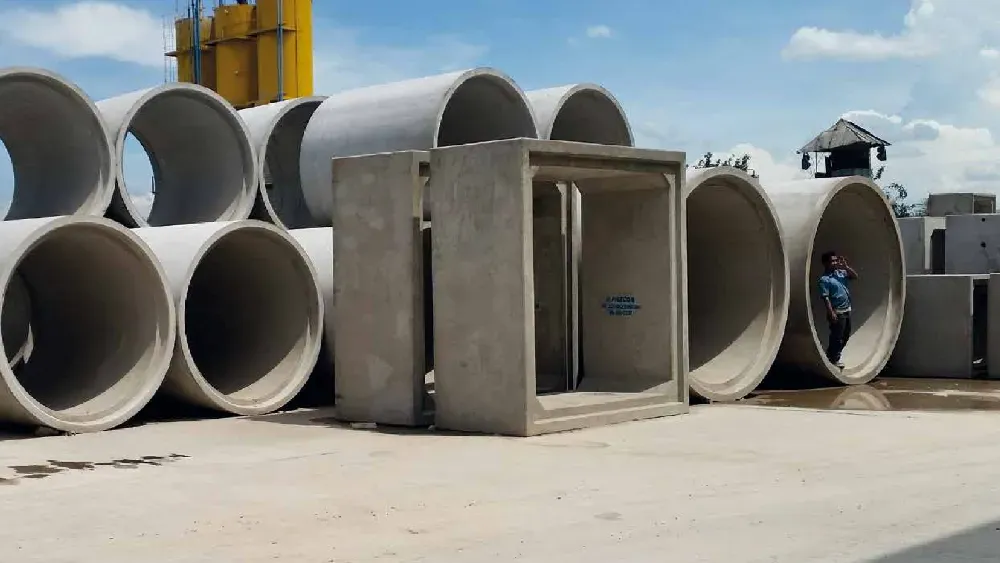

Mammut від Bfs - це високопродуктивна та надійна установка для виробництва коробчастих водопропускних труб та інших великогабаритних бетонних виробів.
Потужна технологія вібростолу забезпечує оптимізоване виробництво відповідно до найвищих вимог до якості.
Огляд переваги Mammut:
Залежно від вимог доступні різні типорозміри вібростолу – від малого M4030 (площа столу 4 м x 3 м) до великого M8668 (площа стола 8, 6 м x 6, 8 м).
Mammut відрізняється ідеальною точністю розмірів та чистотою поверхні виробів.
Термостійкі вібратори із зовнішнім центральним електродвигуном вимагають мінімального обслуговування навіть у найсуворіших кліматичних умовах та забезпечують безперебійне виробництво.

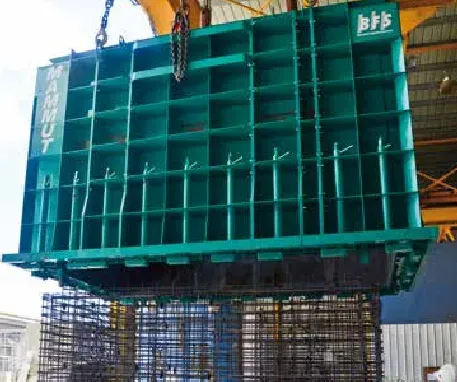

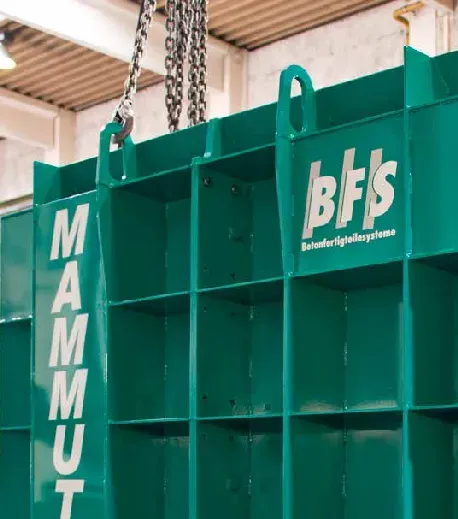

Підготовлені арматурні каркаси на піддонах збираються краном за корпус форми та встановлюються в систему над осердям.

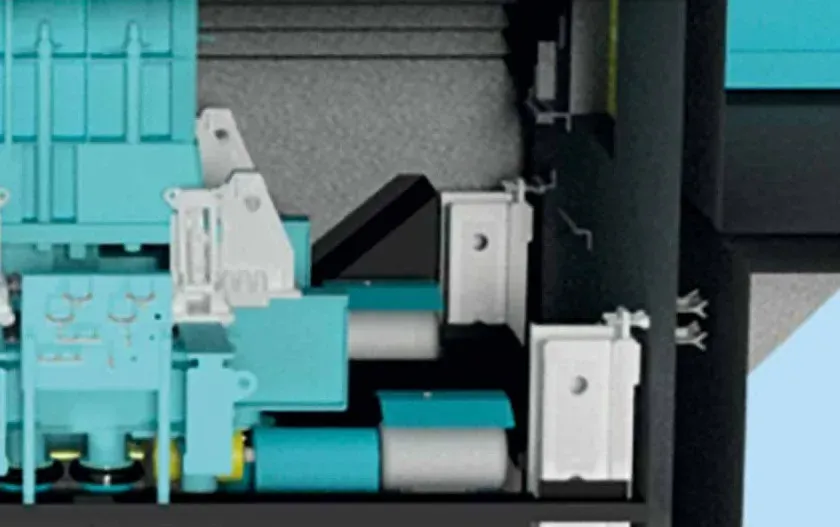

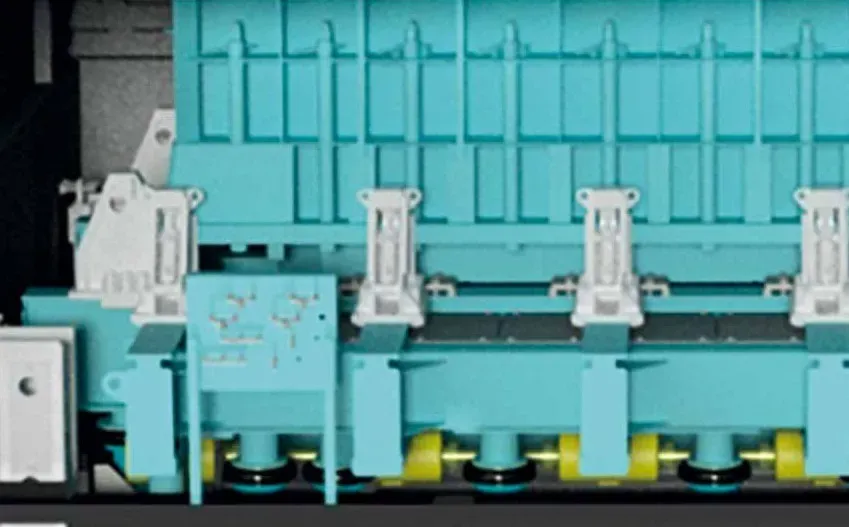

За допомогою міцних гідравлічних затискачів корпус (включаючи піддон) кріпиться до вібростолу.
Після завершення процесу виробництва корпус, включаючи піддон, виріб та формувальник для гладких кінців, акуратно піднімаються, забезпечуючи максимальну точність розмірів та дозволяючи укласти коробку на зберігання для затвердіння. Після зняття затискачів між сорочкою та піддоном основою сорочку можна підняти і вона готова до наступного циклу.

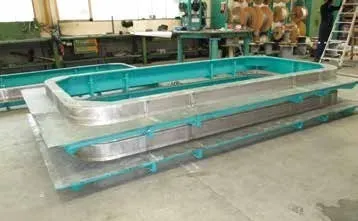

Для оптимізації форми розтруба формувальник розтруба залишається на свіжому виробі протягом певного періоду часу.
Для розтрубу є індивідуальні конструкції. Розструб формується під впливом вібрації вісьма гідравлічними затискними циліндрами, вбудованими в сердечник. Цей етап виробництва також повністю автоматизовано. Усі параметри можна встановити за допомогою вбудованого сенсорного екрана.
Доступні такі опції:
Регульована по висоті опорна рама вібростола для використання форм різної висоти
Поворотний пресувальний пристрій для формування розтрубів труб
Напівавтоматична або повністю автоматична розпалубка краном
Устаткування для переміщення труб
Устаткування для кантувача форм (наприклад, для виробництва основ люків та контейнерів)
Швидкодіюча фіксація дозволяє вільно переміщувати їх по столу, що дозволяє виробляти вироби різних розмірів та типів.

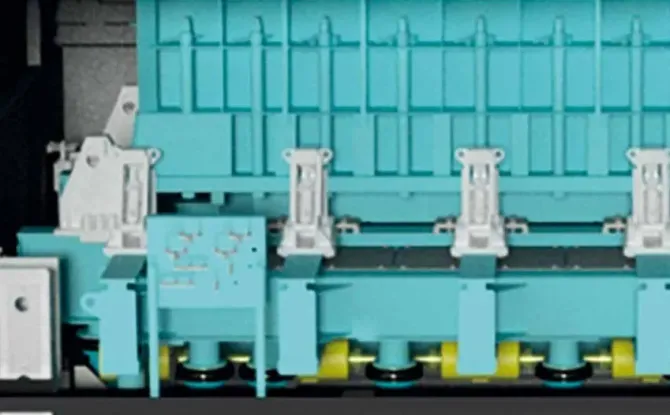

Вібростол Mammut дуже стійкий і жорсткий, характеризується плавною та потужною вібрацією, що розповсюджується по всій поверхні столу.
У ньому використовується пневматична система вирівнювання.
Завдяки цьому величезний резерв потужності вібростолу дозволяє працювати навіть із найбільшими виробами.

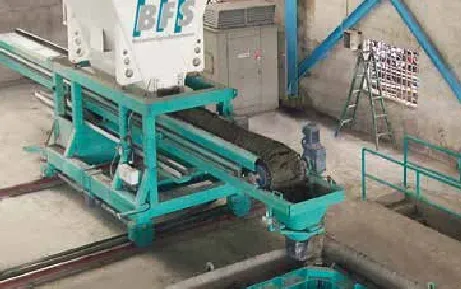

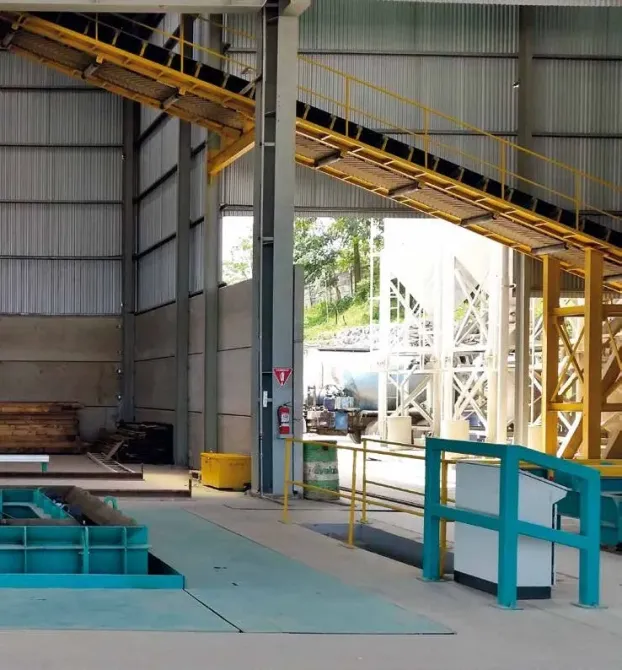

Бункер бетоноздавача заповнюється за допомогою стрічкового конвеєра або пересувного ковша.
Система з Чпу точно відстежує геометрію виробу, а точна взаємодія між попередньо запрограмованим управлінням кількістю суміші, що подається, і вбудованою лазерною вимірювальною системою гарантує рівномірний рівень заповнення форми.
Цей процес не вимагає ручного втручання оператора, оскільки контурне керування та частотно-регульована вібрація повністю контролюються Чпк.
Mammut забезпечує оптимальне та рівномірне ущільнення.

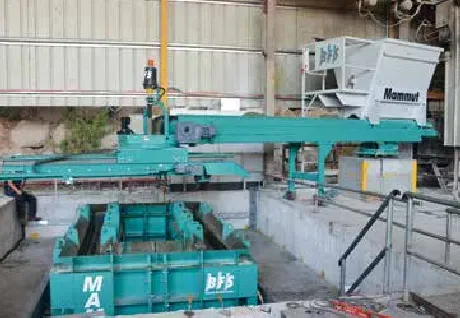

На вибір є дві системи подачі бетону.
Лінійна подача у 2-х площинах, для дуже великих виробів та двокоробкового виробництва

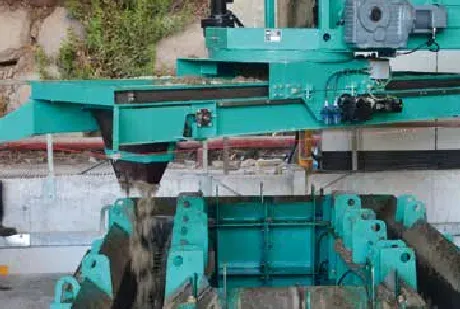

Поворотна подача з розвантажувальним ременем, що обертається, і Чпу-управлінням контуром.
Опціонально обидві системи подачі бетону можуть бути оснащені лазерним контролем заливки.

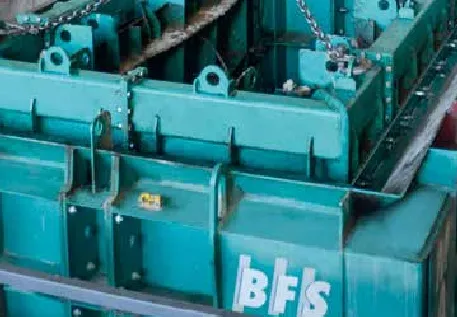

Modu-Mould (модульні системи форм).

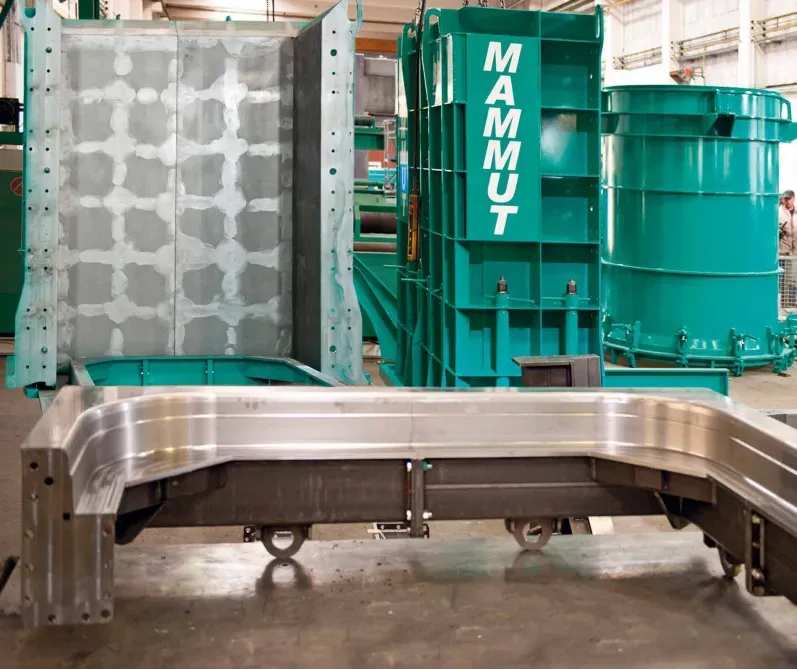

Завдяки продуманій модульній системі Modu-Mould компанія Bfs пропонує однорідну концепцію. З невеликим кроком розмірів різні компоненти можуть комбінуватись у широкому діапазоні розмірів форм.

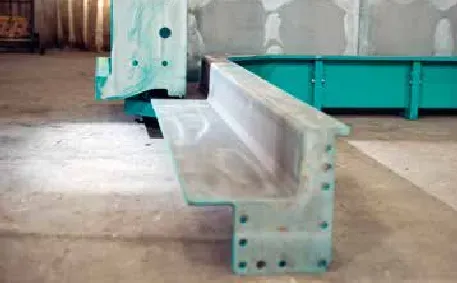

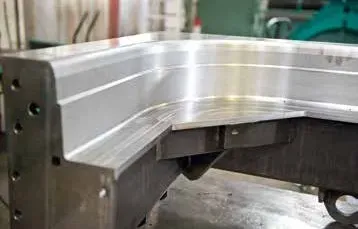

Сердечники форм, сорочки, піддони, формувальники гладких кінців – всі ці елементи модульної системи знижують інвестиційні витрати та підвищують гнучкість виробництва.
Форми Mammut можуть бути оснащені:
Утримуючі пристрої для підйомних анкерів
Пристроєм для транспортних отворів
Натяжні пристрої для збирання
Центруючими пристроями для арматури
Устаткування для встановлення вкладишів з Пнд
Утримуючі пристрої для монтаж
