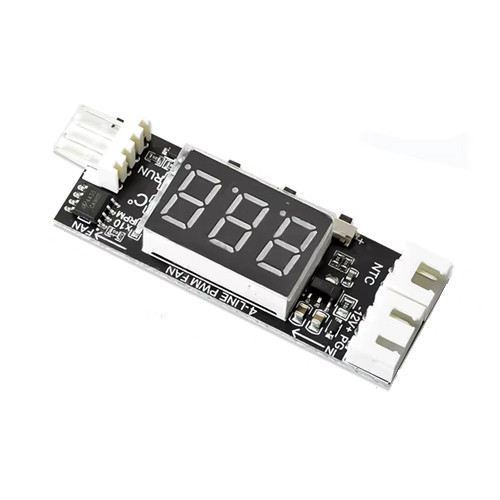

ШІМ регулятор швидкості вентилятора DC 12В 3А PWM з термодатчиком і дисплеєм

Компактний PWM-регулятор швидкості вентиляторів на 12 В призначений для вентиляторів із підтримкою стандартного 4-дротового PWM-керування, зокрема комп'ютерних вентиляторів, кулерів процесора та інших систем охолодження. Швидкість обертання автоматично змінюється залежно від температури, а задані параметри можна налаштувати вручну.

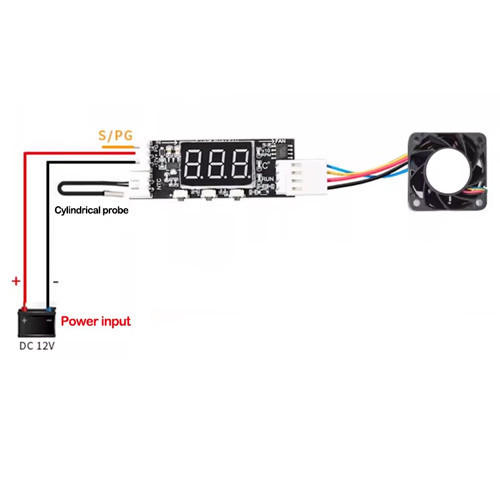

Модуль дає змогу встановити температуру початку підвищення швидкості, температуру виходу на максимальні оберти та температуру вимкнення вентилятора за низької температури. На цифровому дисплеї відображається поточна температура або швидкість обертання вентилятора. Також передбачений індикатор роботи вентилятора. Під'єднання здійснюється до джерела живлення 12 В, а PWM-сигнал має частоту 25 кГц, що відповідає стандартному керуванню 4-дротовими вентиляторами.
Індикація LED:
X10RPM — індикатор режиму відображення швидкості; значення множиться на 10 (наприклад, 256 = 2560 об./хв)
C — індикатор відображення температури
RUN — індикатор роботи вентилятора
Керування:
«+»/«−» — зміна значень параметрів
«OK» — перемикання режимів і вхід у налаштування
Автоматична терморегуляція через датчик температури (NTC 10K, B = 3950)
PWM-регулювання швидкості в діапазоні 1%-100%
Рекомендована напруга живлення: DC 12 В (робочий діапазон 8-16 В)
Максимальний струм вентилятора: до 3 А
Тип вентилятора: 4-дротовий PWM
Частота PWM: 25 кГц ±1 кГц
Діапазон вимірювання температури: -9.9...99.9 °C
Точність вимірювання: менш ніж 1.2 °C у діапазоні 0-50 °C
Дисплей: 3-розрядний цифровий
Температура початку підвищення швидкості: 5-94 °C
Температура максимальної швидкості: 10-99 °C
Температура вимкнення за низької температури: 0-92 °C
Функція низькотемпературного вимкнення
Розміри: 53 х 19 мм
Вага комплекту: 15 г

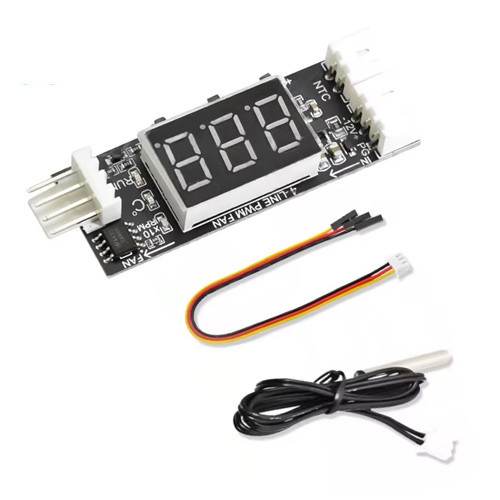

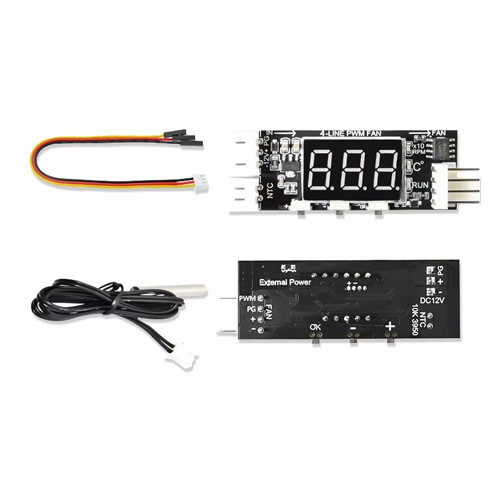

У комплекті датчик температури та кабель живлення
Зверніть увагу! Модуль призначений тільки для 4-дротових PWM-вентиляторів і не підтримує регулювання швидкості 2- і 3-дротових вентиляторів. Під час під'єднання необхідно дотримуватися розпіновки конкретного вентилятора, оскільки порядок і колір дротів можуть відрізнятися.
