Цифрова радіостанція PLUTO+ 70МГц–6ГГц для карт MicroSD

PLUTO+ (Pluto Plus) — оновлена версія SDR-модуля ADALM-PLUTO, що розширює можливості оригіналу. Пристрій обладнаний портом Gigabit Ethernet, двома каналами прийому й передачі (2RX/2TX) із підтримкою MIMO, а також слотом для MicroSD, яку можна використовувати для завантаження системи.
Як радіочастотний трансивер застосовується AD9363 (можлива модифікація на AD9361 чи AD9364), який забезпечує роботу в діапазоні 70 МГц – 6 ГГц. Вбудований генератор VCTCXO 40 МГц (0.5 ppm) гарантує точність частоти, а через порт U.FL/IPEX можна підключити зовнішній опорний сигнал. Підтримуються режими TDD/FDD.
Апаратна база побудована на SoC Zynq7010 FPGA з 512 МБ ОЗП і 32 МБ Flash, є підтримка завантаження через MicroSD. Для підключення доступні USB 2.0 (OTG) і Gigabit Ethernet. Алюмінієвий корпус забезпечує міцність та ефективне відведення тепла.
Характеристики:
АЦП/ЦАП: AD9363 (опція AD9361/AD9364)
Канали: 2 RX, 2 TX, підтримка MIMO
Частотний діапазон: 70 МГц – 6 ГГц
Смуга пропускання: до 20 МГц
VCTCXO: 40 МГц (0.5 ppm)
SOC: Zynq7010 FPGA, 28 Кб
ОЗП: 512 МБ
Flash: 32 МБ
Підтримка MicroSD-завантаження
Інтерфейси: USB 2.0 OTG, Gigabit Ethernet, U.FL (CLK input), JTAG
Рівень вводу-виводу: 1.8 В
Живлення: 5 В ±0.5 В, 2 А (MicroUSB)
Матеріал корпусу: алюміній
Розмір: 10.3 × 7.1 × 2.6 см
Вага: 210 г

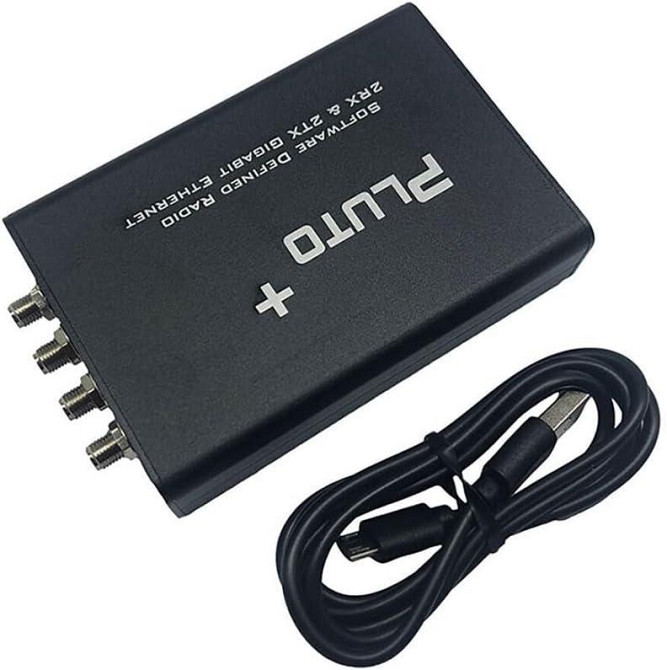

Комплектація:
SDR-модуль PLUTO+
2 кабелі MicroUSB
Переваги:
Gigabit Ethernet для швидкої передачі IQ-даних.
Два канали прийому та передачі (2×2 MIMO).
Підтримка зовнішньої синхронізації через U.FL.
Завантаження через MicroSD.
Алюмінієвий корпус для надійності й охолодження.
