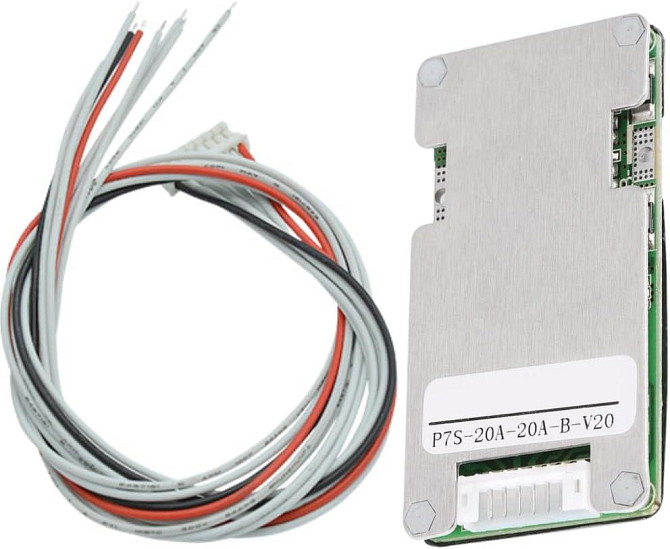

Jadeshay 24V 20A 7S BMS плата захисту акумулятора, балансувальний модуль Li-ion 18650 для електротранспорту

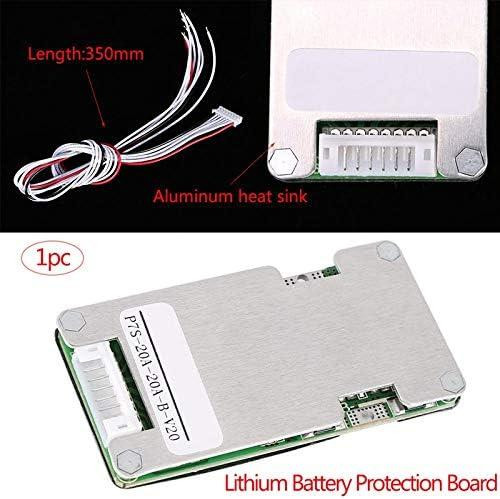

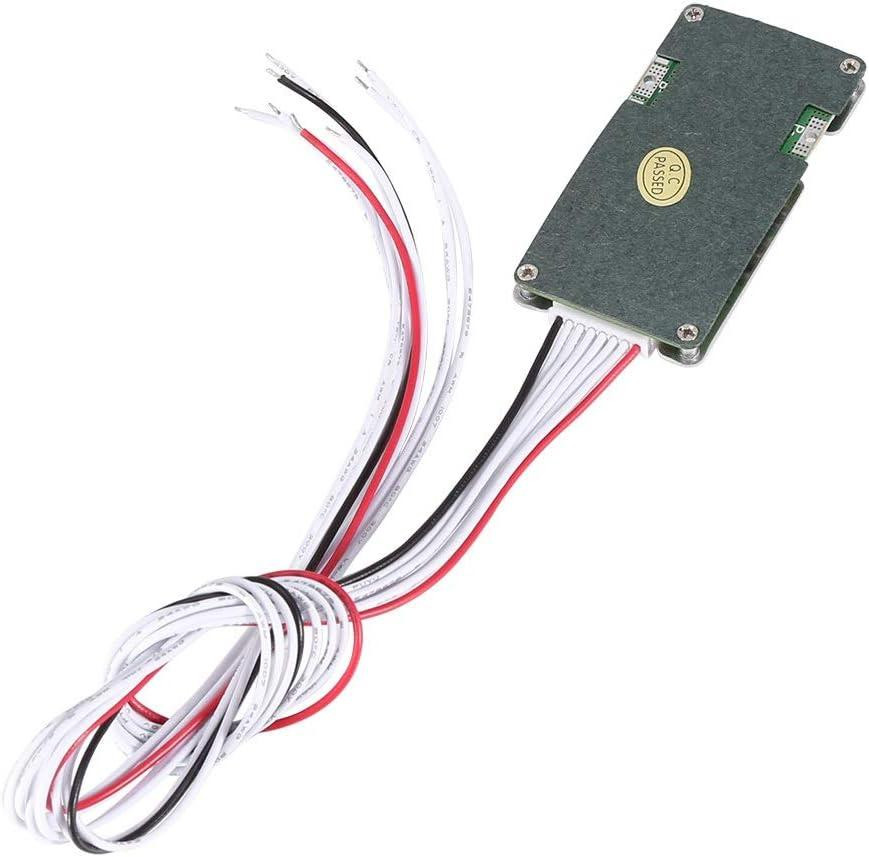

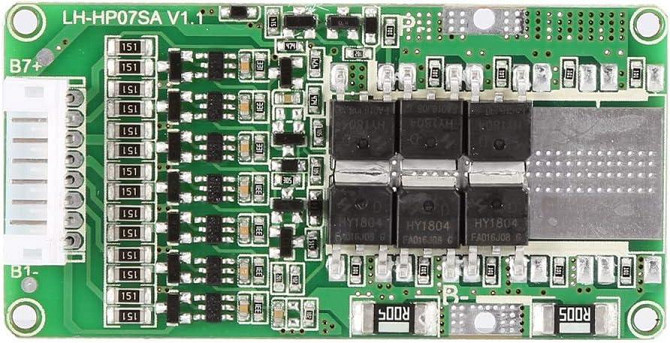

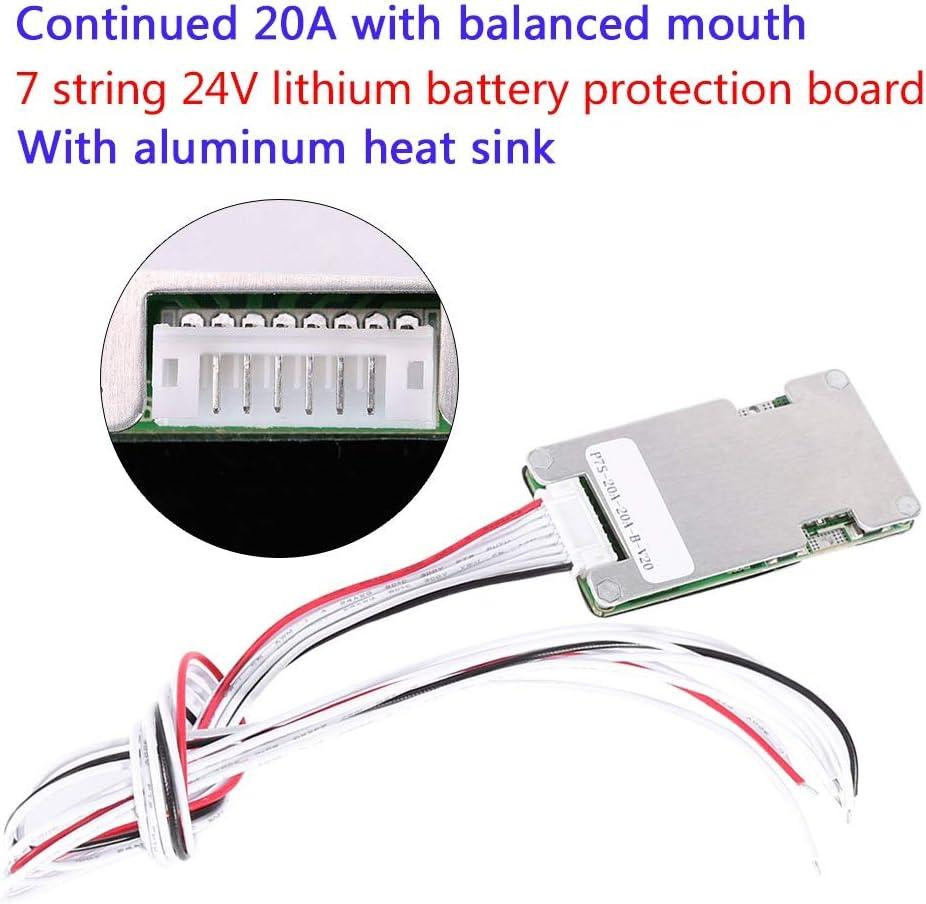

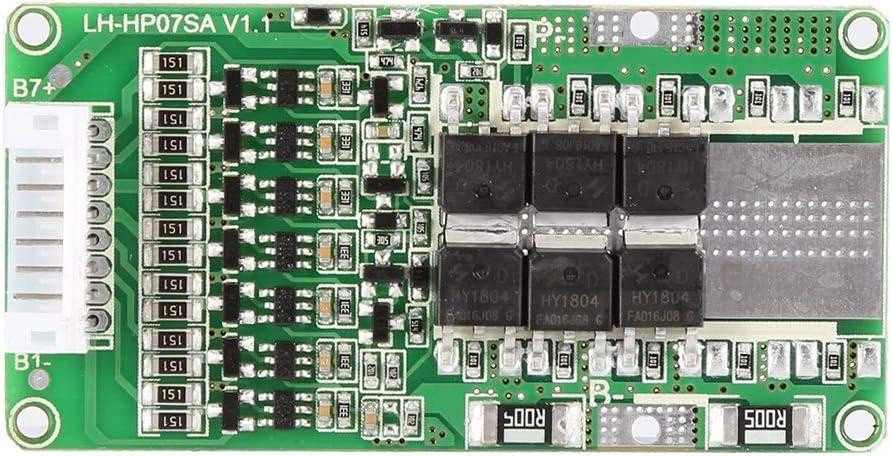

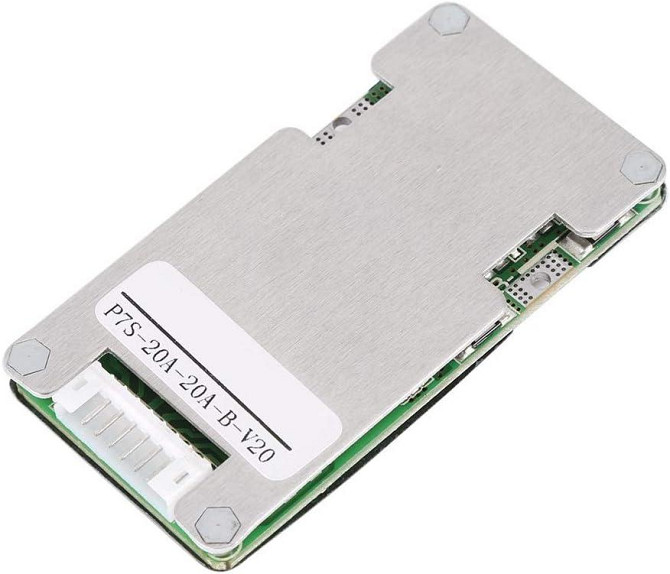

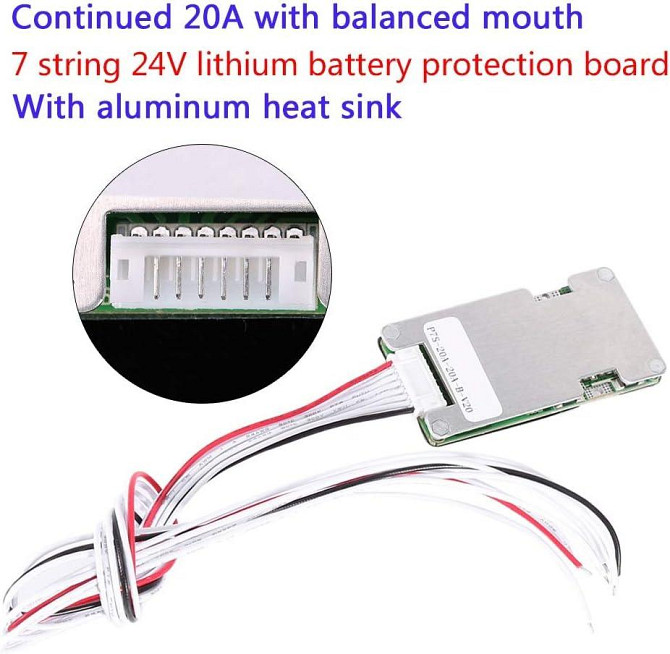

Jadeshay 24V 20A 7S BMS – це плата захисту акумулятора, яка забезпечує стабільну роботу Li-ion 18650 батарей та їх балансування. Вона має широкий спектр застосування – електросамокати, електровелосипеди, електромобілі, скейтборди, електроінструменти та інші пристрої. Плата підтримує 24V 7S літієві акумулятори(тернарні 3.7V, марганцеві, кобальтові) та оснащена захистом від перенапруги, перерозряду, короткого замикання та перегріву. Компактна та легка конструкція дозволяє легко встановлювати пристрій навіть у невеликі акумуляторні відсіки. Характеристики товару: Робоча напруга: 19.6 - 29.75 V Напруга заряду: 29.75 V CC-CV Струм заряду: 20A Робоча температура: -20°C ~ +70°C Струм спокою: 20 - 50 μA Робоча висота: До 4000 м Відносна вологість: 90%, без конденсації Сумісні акумулятори: Li-ion 18650 (3.7V), тернарні, марганцеві, кобальтові Захист: Від перенапруги, перерозряду, короткого замикання, перегріву Застосування: Електротранспорт, електроінструменти, акумуляторні системи Переваги товару: Сумісність із 7S 24V акумуляторами Захист від короткого замикання та перегріву Функція балансування елементів батареї Швидке та стабільне заряджання Компактний дизайн для зручного встановлення Міцна електроніка для надійної роботи   В основному складається з двох частин: літієвої батареї та захисної плати. Плата захисту літієвих батарей - це електронний захисний пристрій, який використовується для літій-іонних акумуляторних батарей. Його основна функція полягає в захисті літієвої батареї від перерозряду, перезарядки, короткого замикання, перенапруги та інших ситуацій. Захисна дошка має широкий спектр застосування: підходить для більшості електроінструментів, електричних скутерів, електричних велосипедів, електричних триколісних велосипедів, електричних мотоциклів, електромобілів, електроінструментів тощо на ринку.   Робоча напруга 19,6 - 29,75 В (Примітка: Нормальний робочий діапазон) Тихий струм 20 - 50 мкА Напруга однієї батареї 3,6 В Робоча температура -20 +70 ℃ (Нормальний діапазон робочих температур) Відносна вологість 90%, без конденсації Температура зберігання -40 +85 ℃（ Вологість менше 90%, без конденсату ） Висота 4000 М Напруга зарядки 29,75 В CC-CV Як користуватися? (Схема підключення)   Перед підключенням плати акумулятора необхідно від'єднати кабель від плати. Спочатку підключіть лінію "B -" до основного негативного електрода акумулятора (лінія "B -" потрібно припаяти коротко), а потім підключіть до банку проводів. Починаючи з BC0, BC0 підключений до загального негативного електрода акумулятора (цей рядок номерів батареї називається (1)), плоский провід BC1 поруч з BC0 підключений до позитивного електрода акумулятора з номером (1), третій плоский провід BC2 підключений до позитивного електрода акумулятора з номером (2), а четвертий плоский провід BC3 підключений до позитивного електрода акумулятора з номером (3) І так далі. Після підключення кабелів виміряйте напругу між кожними двома сусідніми кабелями, починаючи з головки кабелю. Напруга полімерних батарей повинна бути менше 4 В, а залізних літієвих батарей повинна бути менше 3,5 В. Вставте стрічковий кабель після перевірки на наявність помилок. Підключіть негативний електрод зарядного пристрою та негативний електрод навантаження до "C -". Негативний дріт B і негативний дріт C потрібно зварити товстим дротом, а метод проводки не пов'язаний з кольором, потрібен лише правильний порядок. Потім виміряйте, чи дорівнює загальна напруга акумулятора вихідній напрузі захисної плати. Тільки коли напруга рівна, плата захисту літієвої батареї може функціонувати належним чином.
