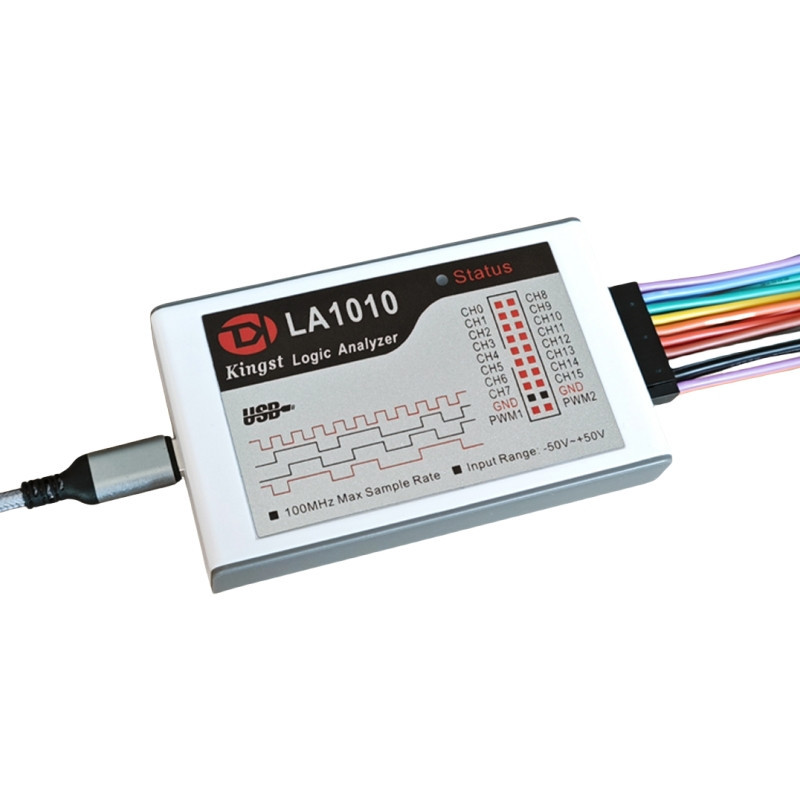

Логічний аналізатор 16-канальний 100 МГц Kingst LA1010

USB Логічний аналізатор Kingst LA1010 – високопродуктивний прилад для роботи з цифровими сигналами, що має 16 входів і максимальну частоту дискретизації до 100 МГц. Аналізатор ідеально підходить для тестування, розробки та налагодження цифрових систем на основі MCU, ARM, FPGA, а також моніторингу сигналів у складних електронних схемах.
Kingst LA1010 підтримує широкий спектр протоколів та шин: UART/RS-232/485, I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM, JTAG, LIN, Manchester, Modbus, 1-Wire, UNI/O, SDIO, SMBus, USB1.1, PS/2, NEC InfraRed, Parallel та ін., що робить його універсальним інструментом для інженерів та розробників.
Характеристики входу:
Кількість каналів: 16
Максимальна частота дискретизації: 100 МГц (3 канали), 50 МГц (6 каналів), 32 МГц (9 каналів), 6 МГц (16 каналів)
Пропускна здатність: 20 МГц
Мінімальна ширина імпульсу: 20 нс
Діапазон вхідної напруги: -50…+50 В
Вхідний опір: 220 кОм
Ємність: 12 пФ
Налаштовуваний рівень тригера: -4…+4 В (крок 0.01 В)
Характеристики ШІМ-виходу:
Кількість каналів: 2
Діапазон частот: 0.1–10 МГц
Крок налаштування частоти: 10 нс
Крок налаштування ширини імпульсу: 10 нс
Вихідна напруга: 3.3 В
Вихідний опір: 50 Ом
Живлення: через USB-B
Розміри: 9.5 x 5.5 x 2.3 см
Вага комплекту: 400 г
Комплектація:
Аналізатор Kingst LA1010
З’єднувальні дроти

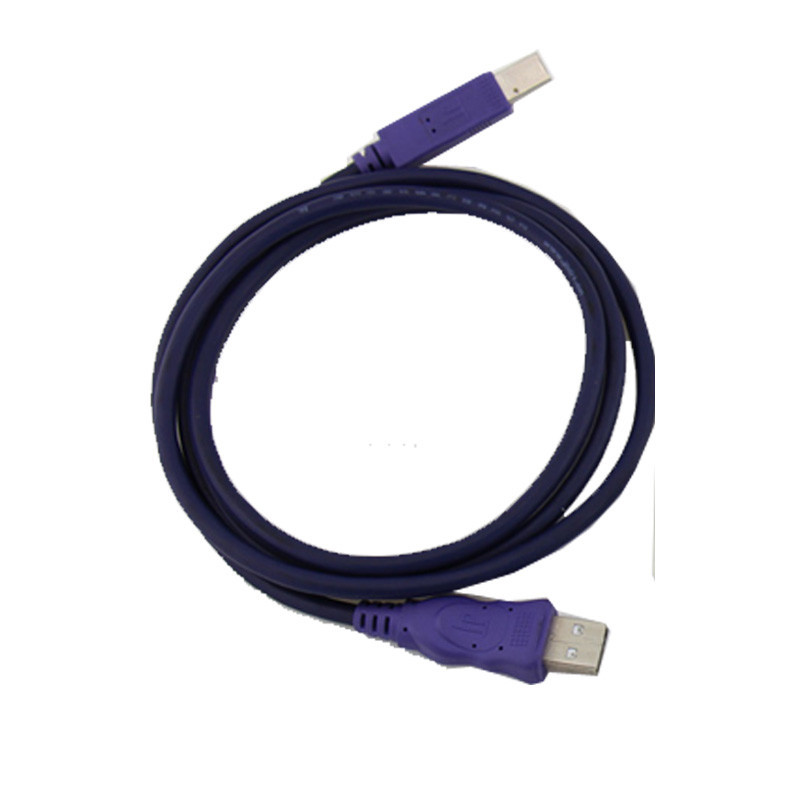

Кабель USB-A – USB-B
20 кольорових кліпс для захоплення проводів
Інструкція англійською та китайською
Переваги:
Висока частота дискретизації до 100 МГц для точного аналізу сигналів
Підтримка 16 входів та 2 ШІМ-виходів
Універсальна сумісність з MCU, ARM, FPGA та цифровими схемами
Широкий спектр підтримуваних протоколів та шин
Налаштовувані тригери та висока точність вимірювань
Компактні розміри та живлення через USB, зручні для роботи на столі інженера
Кольорові кліпси та кабелі для швидкої та зручної роботи з проводами
Можливість аналізу як високовольтних, так і низьковольтних сигналів
