Стабілізатор напруги Volter-200 пт

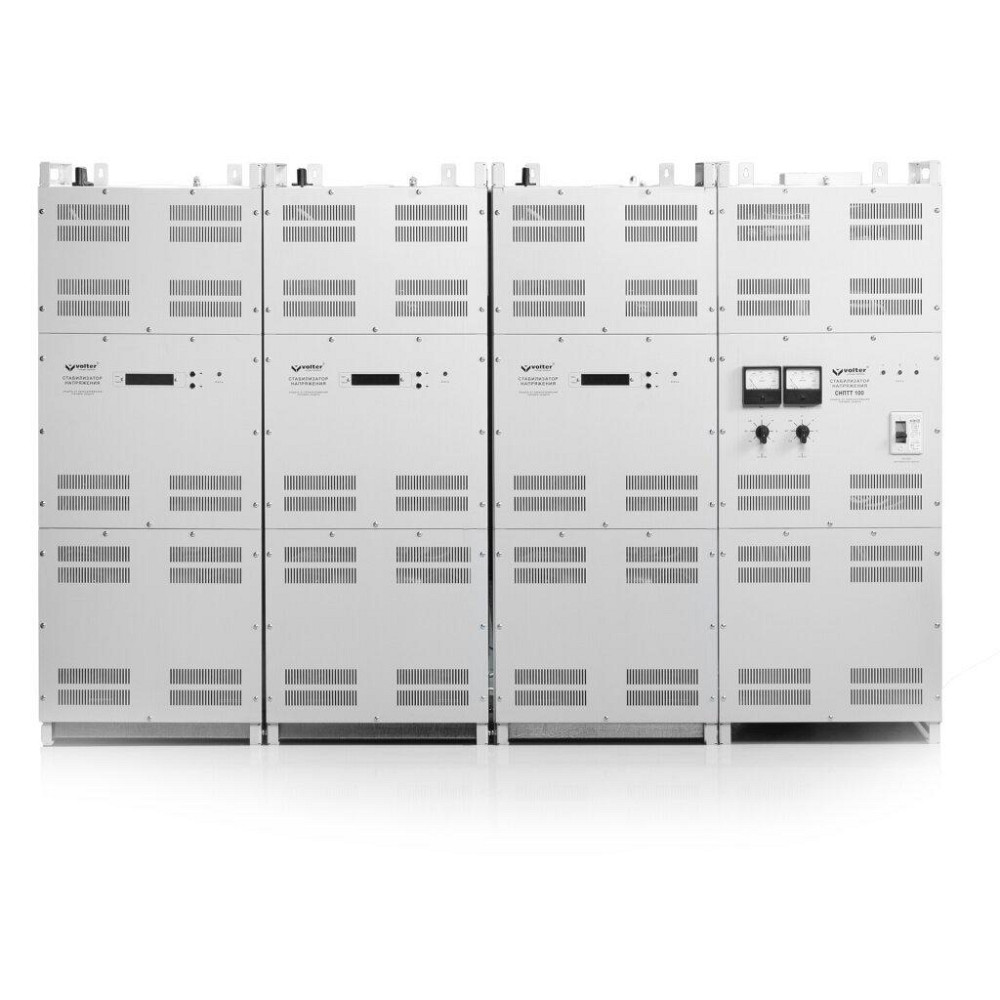

Трифазний стабілізатор напруги Volter (СНПТТ) 200 кВт складається з чотирьох блоків – трьох блоків фазної стабілізації та одного блоку комутації.До трифазної мережі стабілізатор підключається через блок комутації. Підключення виконується за схемою "зірка" з обов"язковим нульовим дротом.На лицьовій панелі блоку комутації знаходяться:
- автоматичний вимикач;
– світлодіодні індикатори наявності вхідної напруги та вихідної напруги;
– вольтметри вхідної та вихідної напруги;
– два перемикачі вольтметрів, що дозволяють по черзі вимірювати фазну та лінійну напругу як на вході, так і на виході стабілізатора;
- Амперметр вхідного струму;

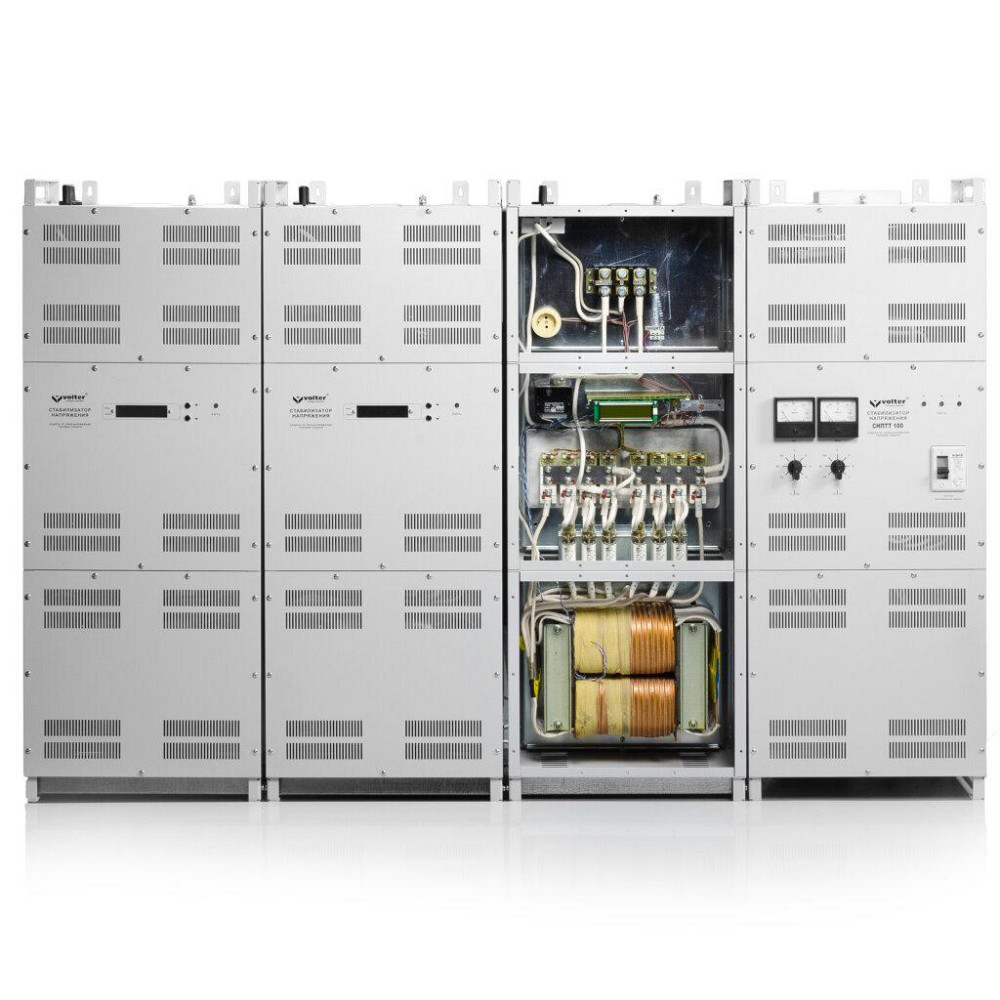

- Перемикач амперметра по фазах.На верхній панелі фазного блоку знаходиться перемикач режимів роботи, на лицьовій панелі – рідкокристалічний індикатор та кнопки керування.Кожен блок стабілізації фазної напруги типу вольтодобавочного складається з автотрансформатора з висновками, силових ключів і контролера напруги. У процесі роботи контролер відслідковує зміну вхідної фазної напруги та відповідно до результатів вимірювання перемикає силові ключі, підтримуючи стабільним магнітний потік автотрансформатора та стабільну вихідну напругу стабілізатора
