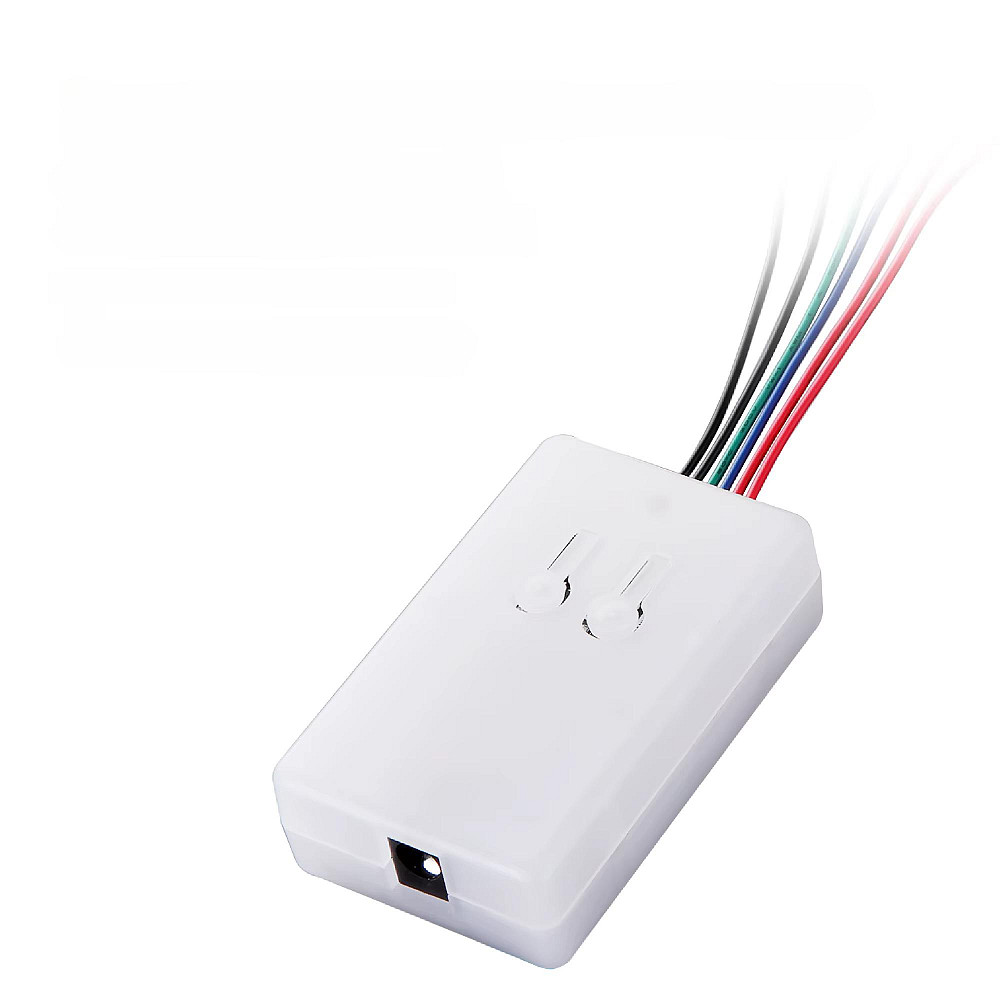

Реєстратор даних CAN BUS для всіх автомобілів CTB003

CTB003 може записувати дані з електронних модулів CAN автомобіля і може бути повторно використаний для швидкої активації та пробудження електронних модулів, щоб перевірити, чи працюють вони нормально чи ні. Для тестування не потрібно встановлювати модуль на автомобіль.
Чи бажаєте ви оновити дані електронного модуля (після імпорту даних високої конфігурації, підключіть CTB003 до вашого модуля низької конфігурації та безпосередньо оновіть до режиму високої конфігурації для використання), допоможіть вашій власній платформі для тестування DIY-модулів або в ситуації переробки та продажу електронних модулів, що були у вжитку(швидко та просто перевірити модуль може працювати чи ні), це може допомогти вам більше.
CTB003 є малим та портативним, їх можна використовувати повторно або записувати дані з різних модулів, що робить його зручним для майстерні.
Переваги продукту:
1. Хороший помічник у ремонтній майстерні: Коли ви ремонтуєте певний модуль автомобіля, CTB003 може допомогти вам перевірити, чи може він працювати належним чином без завантаження автомобіля..
2. CTB003 не потребує вивчення програмного забезпечення CAN-аналізатора для використання, що робить його зручним для тестування на стенді та усуває необхідність підключення до комп'ютера.
3. CTB003 можна використовувати повторно. Якщо ви хочете зафіксувати модель автомобіля та модуль для його використання, після запису даних та завершення тесту ви можете зняти кнопку "IN", щоб уникнути випадкового натискання та втрати даних..
Примітка: Коротке натискання клавіші "IN" не перезапише дані. Лише після довгого натискання клавіші IN та успішного запису нових даних попередні дані будуть перезаписані..
4. Комп'ютер може імпортувати дані в CTB003 через професійний CAN BUS аналізатор.
Застосовна сфера застосування:
1. Активація систем комфорту, таких як панель приладів, мультимедійна система (великий екран), і панель оператора, також включає HMI (Людино-машинний інтерфейс), IP(Пакет приладів), EPS(Електропідсилювач керма), ЕВП(Електричний водяний насос), EACC(Електричний компресор кондиціонера),і т.д..
2. CTB003 Підтримує електронний модуль без протоколу рукостискання або синхронізації часу, а також підтримує дані, які можуть бути записані та відтворені професійними CAN-аналізаторами.. (Не підтримує IMMO)
CTB003 Підтримка імпорту даних з комп'ютера безпосередньо.
Примітка:
1. Не підтримує зберігання даних на комп'ютерах;
2. Неможливо виконати аналіз даних, і можна лише зберегти останні записані дані в MCU.
3. Через відмінності в даних для різних моделей автомобілів і модулів, швидкість запису та операція активації відтворення можуть відрізнятися..
4. Не підтримує IMMO.

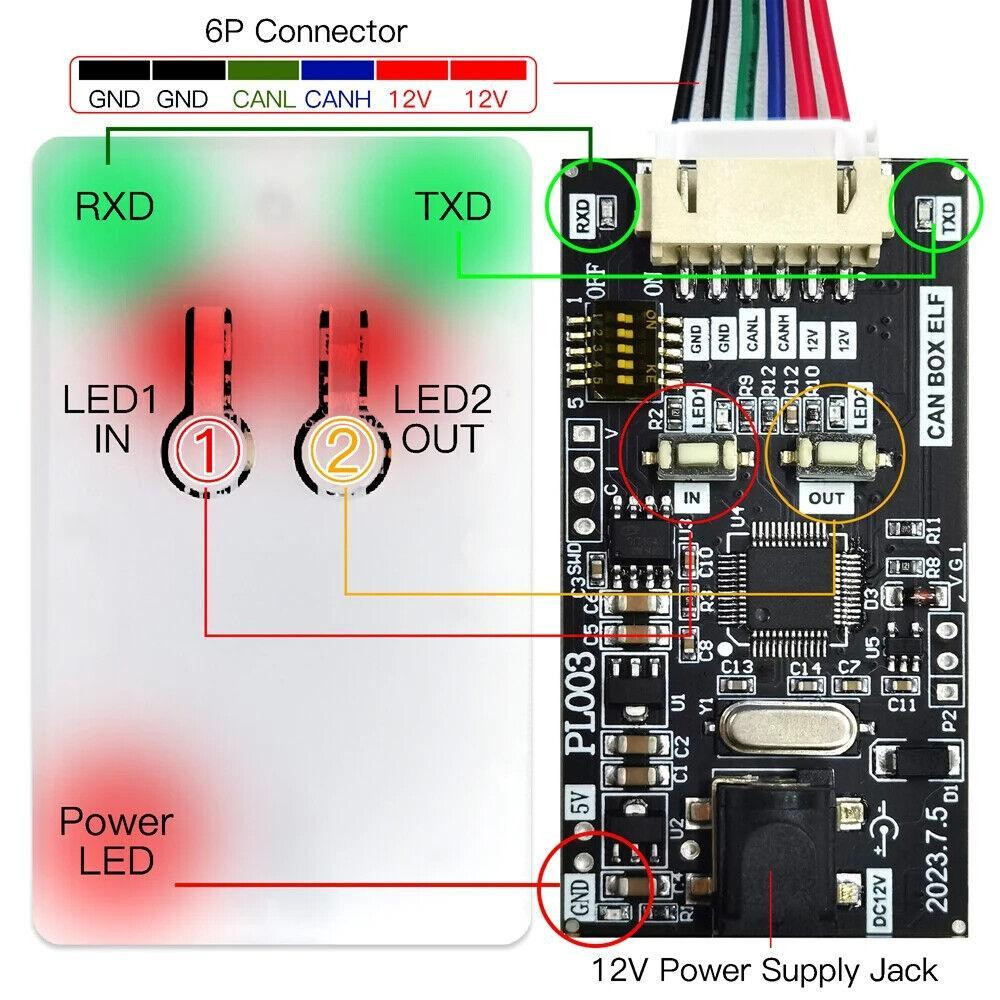

Зовні та Всередині
Функція SMD перемикача.
1. Увімкніть SW5, щоб запустити термінальний опір 120 Ом.
2. SW1-SW3 контролюють швидкість відтворення даних.

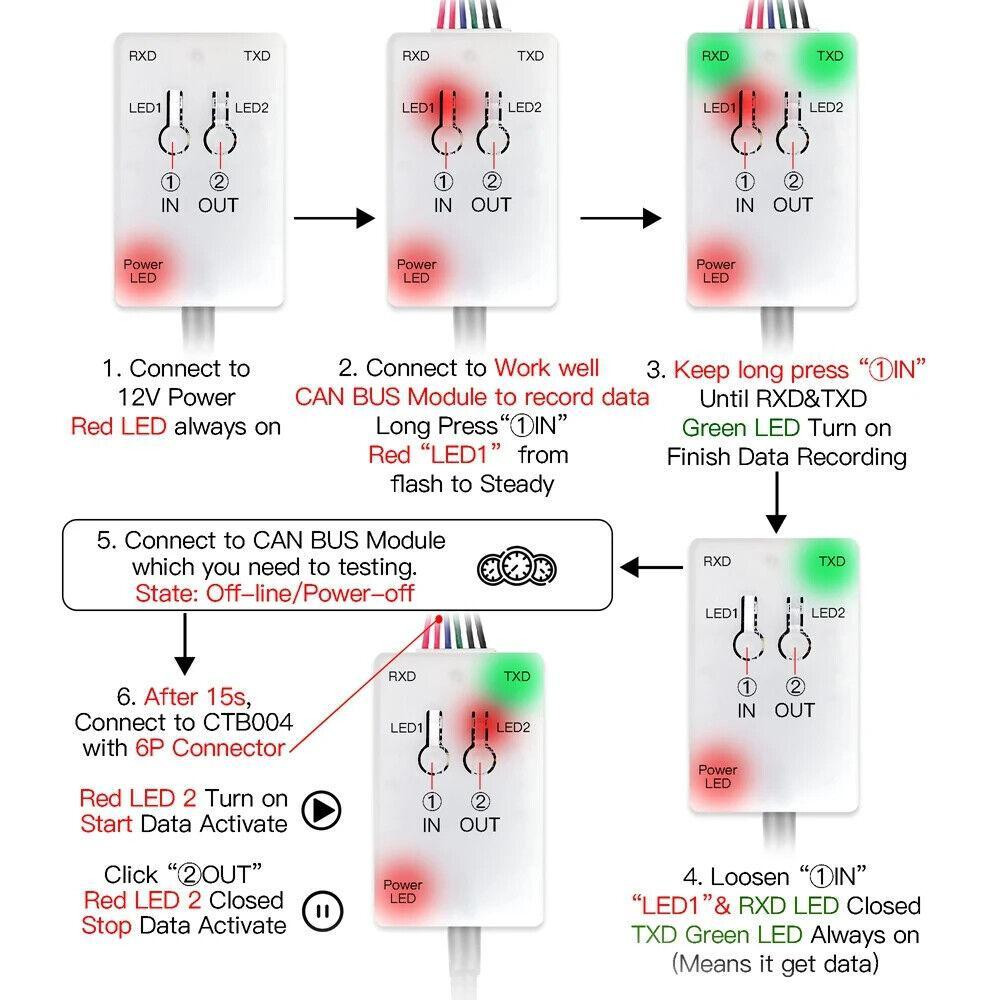

Як записувати дані та тестувати модуль?
1. Підключіть до джерела живлення 12 В, світлодіод живлення загориться червоним світлом і завжди горітиме..
2. Підключіться до CAN BUS модуля для запису даних або введення даних комп'ютером.
Довго натисніть кнопку «IN», «LED 1» загориться червоним, від миготливого до постійного.
3. RXD & TXD вмикають зелене світло, завершено запис даних.
4. Послабити кнопку “IN”, щоб погасло світло “LED 1” та RXD. Зелений індикатор TXD завжди горить. (Це означає CTB003 зберегти Дані.)
5. Автомобільний модуль має бути офлайн/вимкненим принаймні 15 секунд.
6. Використовуйте 6P роз'єм для підключення автомобільного модуля та CTB003, і тоді "LED 2" загориться червоним світлом, почнеться відтворення даних(почати активувати модуль).
7. Натисніть кнопку «Вихід», закрийте «LED 2», зупиніть передачу даних для відтворення(зупинити для активації модуля).
