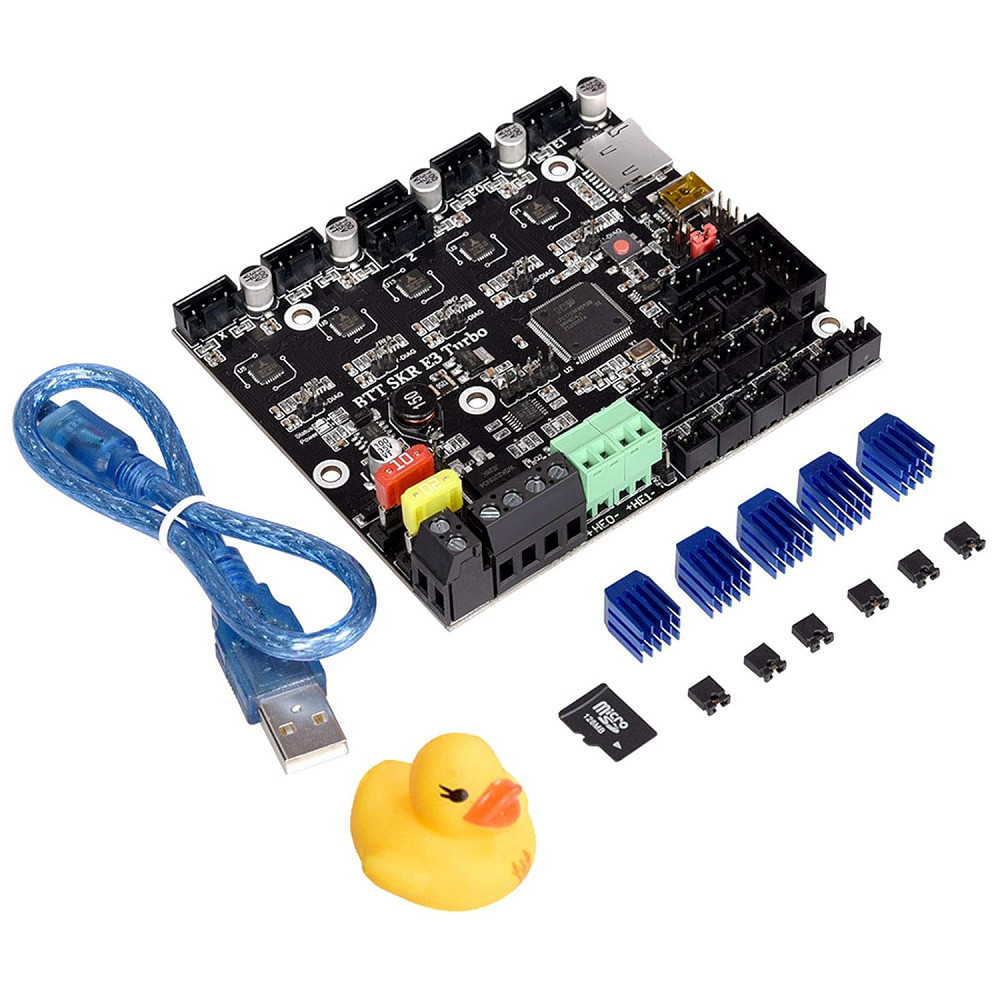

Материнська плата керування BIGTREETECH SKR E3 Turbo

✔️ Драйвери TMC2209 з 5 штук на борту, які підтримують подвійні екструдери

✔️ Вбудована функція бездатчикового самонаведення, яку можна використовувати, вставивши перехідну кришку

✔️ Вбудований терморезистор NTC100K для моніторингу температури материнської плати в режимі реального часу

✔️ USB-порт використовує захист від електростатичного розряду USBLC6-2, який ефективно захищає USB-порт від пошкоджень

✔️ Встановіть функцію очікування. У цьому режимі мікросхема накопичувача автоматично перериває живлення двигуна. Власне енергоспоживання також знижується до мінімуму, ефективно зменшуючи енергоспоживання принтера та заощаджуючи електроенергію. Використовуйте мікросхему живлення SGM6130, що підтримує вхідну напругу 12-24 В, коефіцієнт перетворення струму до 94% і максимальний вихідний струм до 2,5 А.

Технічні характеристики SKR E3 Turbo:

Параметри плати керування

Зовнішній вигляд: 102 мм x 90,25 мм

Шаруватість: 4 шари

MCU: ARM Cortex-M3 LPC1769

Споживана потужність: DC 12 / 24 В

Логічна напруга: 3.3 В

Драйвер двигуна: Режим UART вбудованого TMC2209

Інтерфейс датчика температури: TH0, TH1, THB, 3 канали 100K NTC інтерфейс

Дисплей: 2,4-дюймовий TFT, 3,5-дюймовий TFT, Ender3 Original LCD 12864 тощо.

Рекомендоване програмне забезпечення: Cura, Simplify3D, Pronterface, Repeater Host, Makerware
