Насос-дозатор рульового управління Т-150

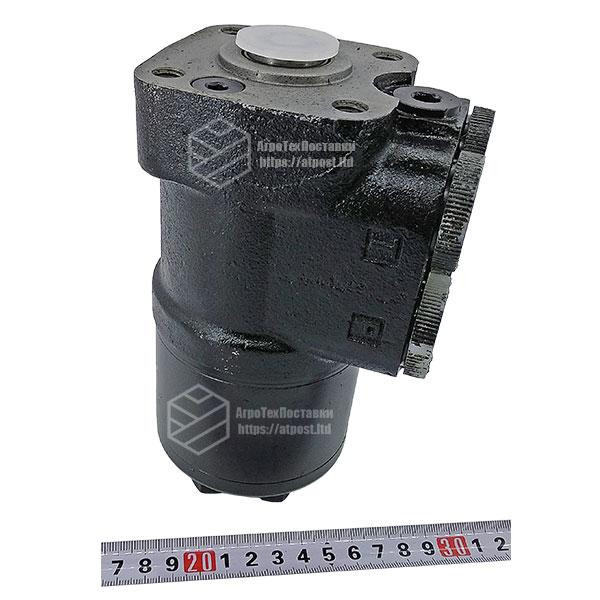

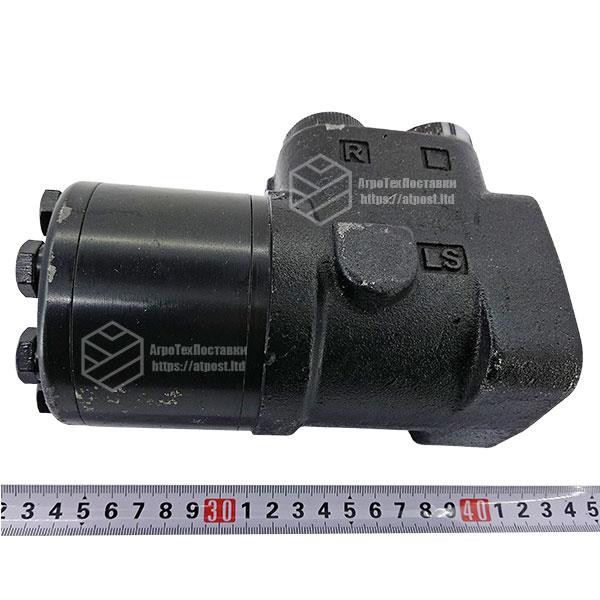

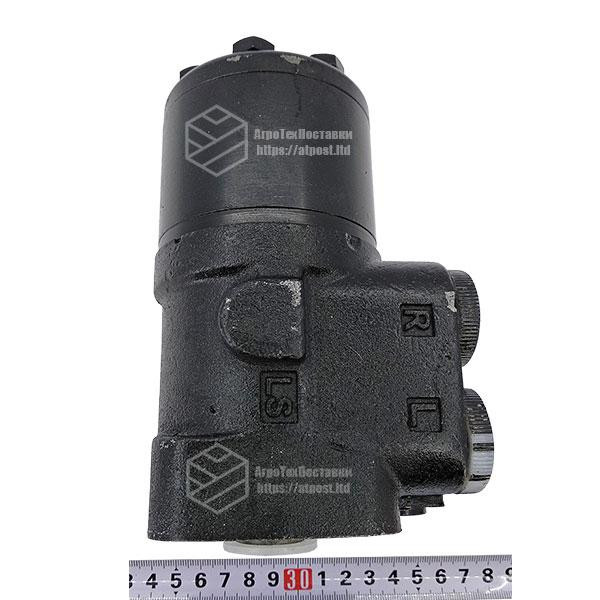

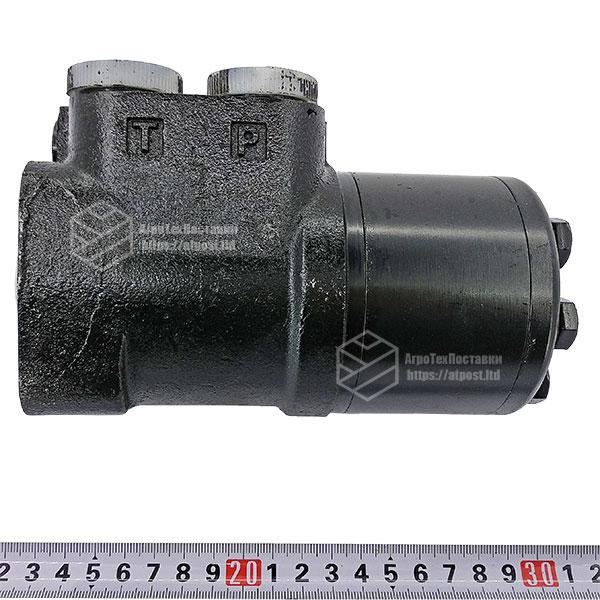

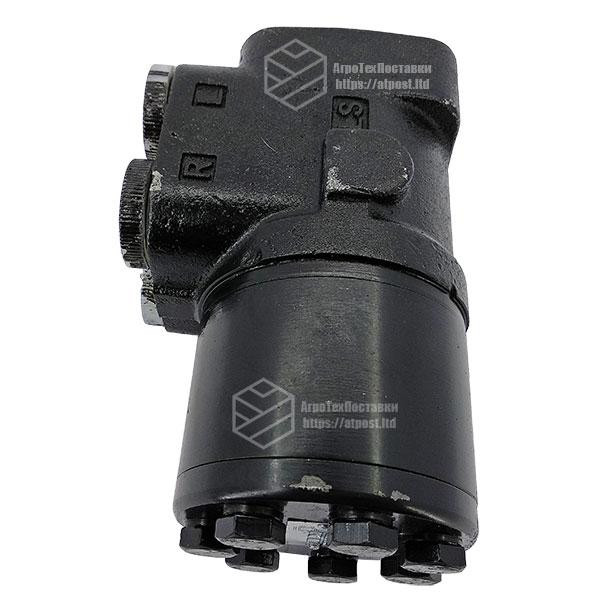

Насос-дозатор кермового керування Т-150 Д-400-14.20-03
Насос-дозатор встановлюється на тракторах Т-150.
Використання гідрооб'ємного кермового керування з насосом-дозатором дасть змогу істотно спростити роботу водія трактора. Завдяки цій системі повертати напрямні колеса не становитиме великих труднощів. Тепер водієві не доведеться докладати великих фізичних зусиль, щоб повернути кермо, особливо у разі завантаженого трактора.
Кермове керування трактора призначається для забезпечення прямолінійного руху техніки, а також для виконання маневрів як повороти в ту чи іншу сторону. Сучасні трактори Т-150 комплектуються спеціальним гідрооб'ємним кермовим механізмом, завдяки якому істотно спрощується керування такою складною технікою.
Гідрооб'ємне кермове керування (ГРУ) покликане зменшити зусилля, необхідне від водія трактора, щоб повертати кермо в різні боки на певний кут. Цей тип кермового керування працює за принципом гідропідсилювача, роль якого виконує насос-дозатор Т-150. Саме завдяки цьому вузлу, що працює в комплексі з гідроциліндрами, забезпечується просте керування такою технікою.
Насос Дозатор Д-400-14.20-03 призначений для миттєвої зміни кількості перекачуваної гідравлічної оливи всередині гідросистеми машини. Крім цього, дозатори виконують функцію нагнітання рідини до головного циліндра гідравлічної системи від її лінії зливу в той час, коли головний насос вимкнений.
Насос дозатор не потребує складної підготовки та постачається повністю готовим до експлуатації. Під час вибору дозатора та його монтажу потрібно врахувати всі ТТХ гідравлічної системи, позаяк дозувальний насос має низку робочих характеристик, що дають змогу застосовувати його тільки на певних типах важких машин.
Так, представлена модель має такі ознаки:
- Встановлюється на техніку ХТЗ, Т-150, Т-156 та інші моделі;
- Має блок клапанів;
- До кермової системи кріпиться за допомогою внутрішнього шліца.
Монтаж на техніку, яка не відповідає за характеристиками агрегату, може викликати його миттєву поломку, а також призвести до ламання або швидкого зношування змінних частин та вузлів. Також систему треба обладнати оливними фільтрами.
Догляд за насосом-дозатором
Для справної, тривалої роботи дозувальний насос не має експлуатуватися з забрудненою гідравлічною рідиною. У неї можуть потрапляти сторонні речовини, металеві частинки розміром, що перевищує 1 мм, або дрібні абразиви у формі пилових частинок. Їхня присутність знижує робочі показники дозатора та скорочує термін його служби.
Додатково (насоси дозатори)
Клас чистоти робочої рідини 12 за ГОСТ 17216-71
Номінальний робочий об'єм (л/хв) 400
Номінальна витрата робочої рідини (л/хв) 10
Максимальний тиск на запобіжний клапан (бар) 200
Блок клапанів Є
Максимальний тиск на протиударний клапан (бар) 200
Номінальний тиск (бар) 150
Об'ємне подавання (см3/об) у разі живильного насоса 400
Об'ємне подавання, (см3/об) в аварійному режимі 70-80
Тиск, (МПа) створюваний в аварійному режимі за М=120 Нм 8,2
Марка техніки (нд) Т-150, Т-156 та Інші марки
Момент керування на приводному валу, (Нм) не більш ніж 5
Макс. момент керування на приводному валу, (Нм) не більш ніж 120
Робоча рідина (рекомендована) М-10 В2, М-10 Г2, ГОСТ 8581-78, МГЕ-46В ТУ 38.00.1347-2000
Кінематична в'язкість олії (сСт) 20-40
Температурний режим роботи (°C) від -40 до +70
Різь приєднувального отвору (штуцер) М22х1,5, 01 — М20х1,5, G1/2
Висота насоса 131
Сфера застосування інша
Модель техніки (нд) Т-150, ХТЗ Інші моделі
