Насос-дозатор рульового управління Т-150 Д-400-14.20-03. Насос-дозатор рульового управління Т-150

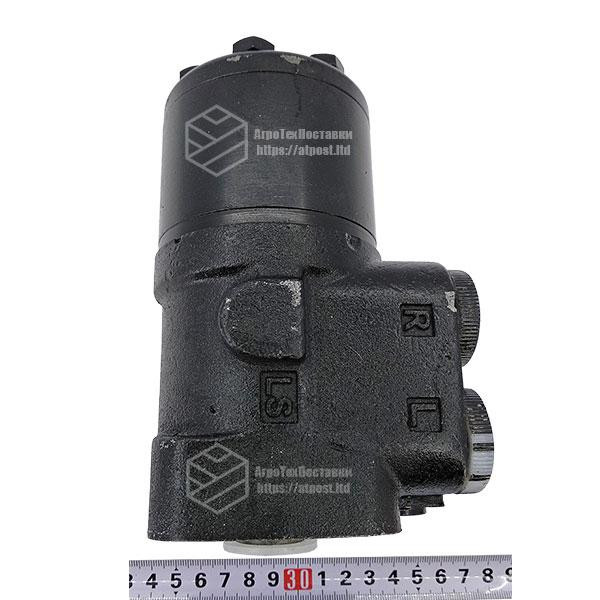

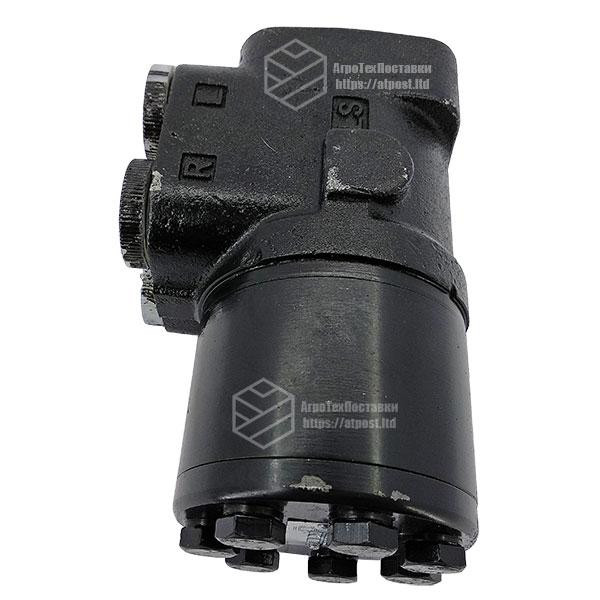

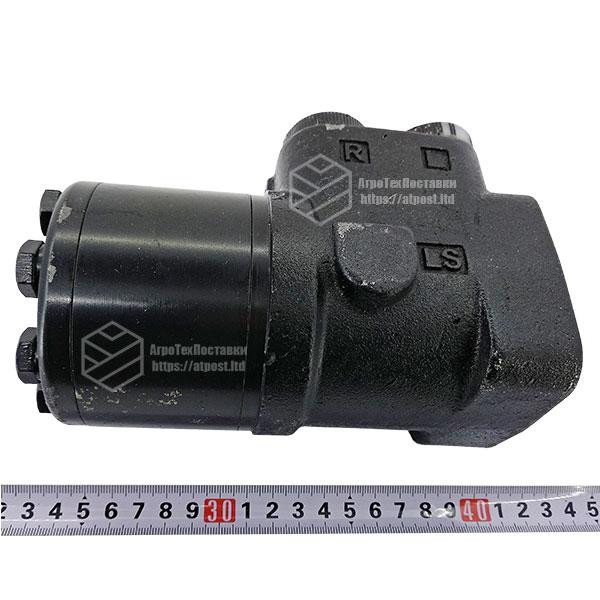

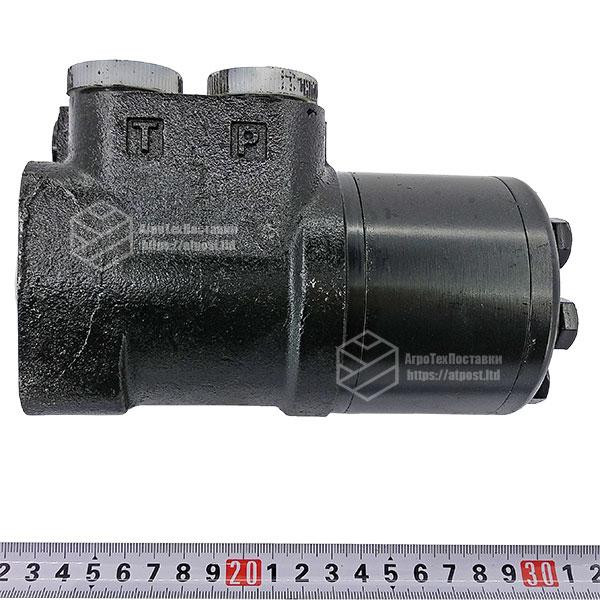

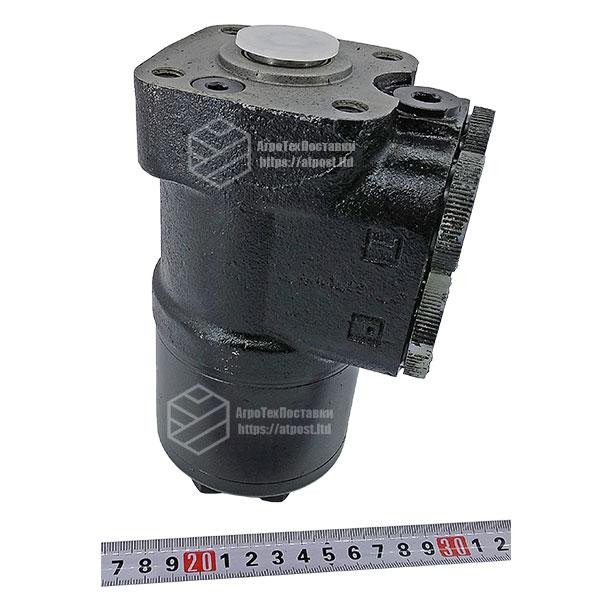

Насос-дозатор рульового управління Т-150 Д-400-14.20-03
Насос-дозатор встановлюється на тракторах Т-150.
Використання гидрообъемного рульового управління з насосом-дозатором дозволить істотно спростити роботу водія трактора. Завдяки цій системі повертати напрямні колеса не буде становити значної праці. Тепер водієві не доведеться докладати великих фізичних зусиль, щоб повернути кермо, особливо при завантаженому тракторі.
Рульове керування трактора призначається для забезпечення прямолінійного руху техніки, а також для виконання маневрів у вигляді поворотів в ту або іншу сторону. Сучасні трактори Т-150 комплектуються спеціальним гидрообъемным рульовим механізмом, завдяки якому суттєво спрощується управління такою складною технікою.
Гидрообъемное рульове управління (ГРУ) покликане зменшити зусилля, потрібне від водія трактора, щоб повертати кермо в різні сторони на певний кут. Цей тип рульового управління працює за принципом гідропідсилювача, роль якого виконує насос-дозатор Т-150. Саме завдяки цьому сайту, що працює в комплексі з гідроциліндрами, забезпечується просте управління такого роду технікою.
Насос Дозатор Д-400-14.20-03 призначений для миттєвої зміни кількості перекачується гідравлічного масла всередині гідросистеми машини. Крім цього, дозатори виконують функцію нагнітання рідини до головного циліндру гідравлічної системи від її лінії зливу в той час, коли головний насос вимкнений.
Насос дозатор не потребує складної підготовки і поставляється повністю готовим до експлуатації. При виборі дозатора і його монтажі потрібно врахувати всі ТТХ гідравлічної системи, так як дозуючий насос має ряд робочих характеристик, що дозволяють застосовувати його тільки на певних типах важких машин.
Так, представлена модель має наступні ознаки:
- Встановлюється на техніку ХТЗ, Т-150, Т-156 і інші моделі;
- Має блок клапанів;
- До рульовій системі кріпиться за допомогою внутрішнього шліца.
Монтаж на техніку невідповідного за характеристиками агрегату може викликати його моментальну поломку, а також привести до поломки або швидкому зношуванню суміжних частин і вузлів. Також, систему слід оснастити масляними фільтрами.
Догляд за насосом-дозатором
Для справної, тривалої роботи дозуючий насос не повинен експлуатуватися з забрудненої гідравлічної рідиною. У неї можуть потрапляти сторонні речовини, металеві частинки розміром, що перевищує 1 мм, або дрібними абразиви у вигляді пилоподібних частинок. Їх присутність знижує робочі показники дозатора і скорочує термін його служби.
Додатково (насоси дозатори)
Клас чистоти робочої рідини 12 по ГОСТ 17216-71
Номінальний робочий об'єм (л/хв) 400
Номінальна витрата робочої рідини (л/хв) 10
Максимальний тиск на запобіжний клапан (бар) 200
Блок клапанів Є
Максимальний тиск на протиударний клапан (бар) 200
Номінальний тиск (бар) 150
Об'ємна подача (см3/об) при живлячому насосі 400
Об'ємна подача, (см 3/об) в аварійному режимі 70-80
Тиск (МПа) створюване в аварійному режимі при М=120Нм 8,2
Марка техніки (нд) Т-150, Т-156 і Інші марки
Момент на приводному валу, (Нм) не більше 5
Макс. момент на приводному валу, (Нм) не більше 120
Робоча рідина (рекомендована) М-10 В2, М-10 Г2, ГОСТ 8581-78, МГЕ-46В ТУ 38.00.1347-2000
Кінематична в'язкість масла (сСт) 20-40
Температурний режим роботи (°C) від -40 до +70
Різьба приєднувального отвору (штуцер) М22х1,5, 01 – М20х1,5, G1/2
Висота насоса 131
Сфера застосування Інша
Модель техніки (нд) Т-150, ХТЗ Інші моделі
