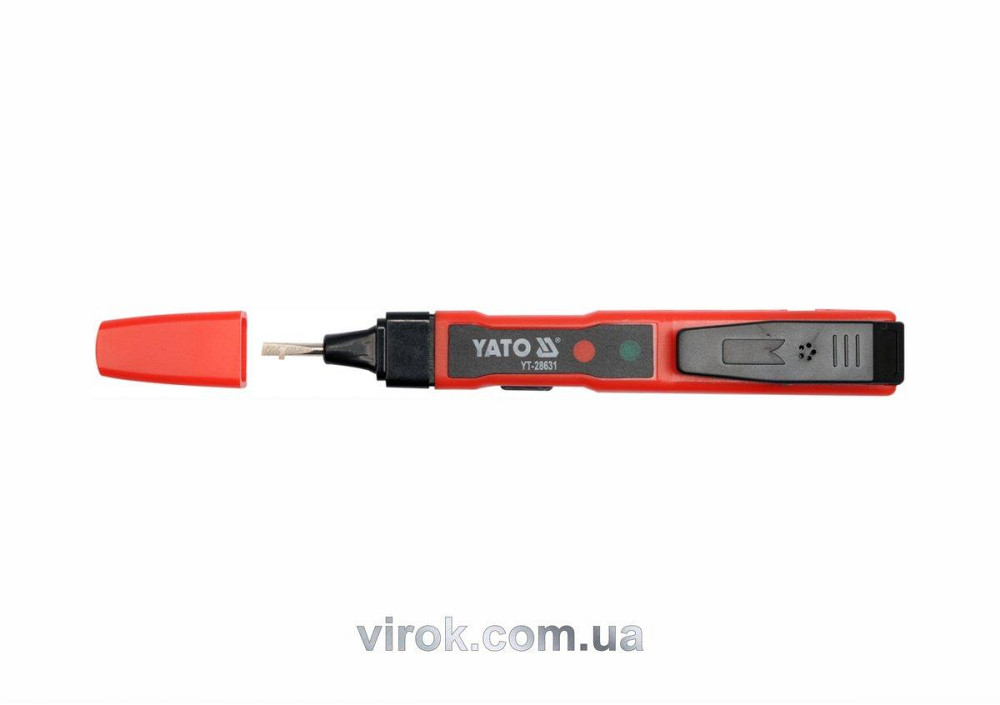

Індикатор напруги YATO контрольний мережевий U= 70- 1000 V, l= 145 мм [6/120]

Бренд YATO
Артикул YT-28631
Серія GRA
застосування електричні
потужність акумулятор
Тип батареї 2х1,5 В; LR44
Довжина 140 мм
Напруга 1,5-9 В постійного струму
Наконечник стріли Плоский
Напруга - індуктивний метод 70-1000 В змінного струму
Тест безперервності 0-100 МОм
тест на провідність Так
світлодіодні індикатори Так
Частота вимірюваної напруги 50-500 Гц
Напруга - контактний спосіб 70-250 В змінного струму
Тестер напруги YT-28631 є універсальним тестером, який може працювати напр. як традиційну пробірку, а також як бездротовий індикатор напруги. Це дозволяє визначити наявність електричної напруги, виявити напругу змінного струму, наприклад, під штукатуркою, а також провести перевірку цілісності кабелю та перевірити стан батарей або акумуляторів. Про наявність напруги сигналізує загоряння одного з діодів, розташованих в корпусі тестера.
ЗРАЗКИ ФУНКЦІЙ
Виявлення змінної напруги контактним методом: 70 - 250В
Виявлення змінної напруги індуктивним методом: 70 - 1000В
перевірка стану акумулятора контактним методом: від 1,5 до 9В
перевірка цілісності проводу контактним методом: 0 - 100 МОм
ТЕХНІЧНІ ДАНІ
загальна довжина: 140 мм
ширина наконечника: 3,0 мм
звукова та світлова сигналізація (LED діод)
налаштування чутливості тестера для індуктивного методу: [H]high - [L]low
живлення: 2х1,5В; LR44
СПОСІБ ЗВ'ЯЗКУ
Дозволяє виявляти напругу, перевіряти стан батареї та перевіряти цілісність. Щоб перевірити наявність фази в розетці, встановіть тестер в положення [O], потім вставте наконечник тестера в отвір розетки. Коли червоний світлодіод світиться, фаза є. У цьому методі не рекомендується торкатися до контакту, розташованого збоку наконечника. Дотик до контакту не створює ризику ураження електричним струмом, але підвищує чутливість тестера і може спотворити показання.
ПЕРЕВІРКА СТАНУ АКУМУЛЯТОРА
Встановіть тестер у положення [O]. Потім торкнувшись контакту, розташованого збоку ручки, приставте кінчик тестера до клеми акумулятора з позначкою «+», а іншою рукою торкніться клеми акумулятора з позначкою «-». Коли світлодіод світиться, напруга в акумуляторі ще є. Тестер дозволяє перевірити стан батарей або акумуляторів, призначених для живлення різних електроприладів в діапазоні від 1,5 В до 9 В. Не використовуйте цей метод для перевірки батарей або акумуляторів з вищою напругою. Батареї та акумулятори, підключені до електричного кола, не повинні перевірятися.
ПЕРЕВІРКА ПРОВОДУ
Встановіть тестер у положення [O] або [L]. Потім, торкнувшись контакту, розташованого збоку ручки, прикладіть кінчик тестера до одного зачищеного кінця дроту, а іншою рукою візьміть інший зачищений кінець дроту. Якщо встановлено значення [O], безперервність кабелю вказуватиметься червоним світлодіодом. У положенні [L] засвітиться зелений діод і пролунає звуковий сигнал. Забороняється використовувати цей метод для перевірки цілісності проводів під напругою або електричного кола.
ІНДУКЦІЙНИЙ МЕТОД
Дозволяє безконтактне визначення напруги змінного струму, навіть під штукатуркою. Наприклад, щоб перевірити наявність напруги в ізольованому проводі, встановіть тестер в положення [L]. Потім, тримаючись за наконечник, підведіть металевий контакт від верхньої частини ручки до ізольованого проводу. Загоряння зеленого світлодіода і звуковий сигнал повідомлять про наявність напруги в перевіряється кабелі. Ви можете збільшити чутливість методу, переключивши клавішу з [L] на [H]. Цей метод також дозволяє «безконтактно» виявити обрив електричного дроту під напругою. У місці переривання тестер перестане сигналізувати про наявність напруги. Ви також можете перевернути тестер і шукати напругу кінчиком наконечника. Однак, шукаючи кабелі під штукатуркою, будьте обережні, щоб не подряпати стіну.
