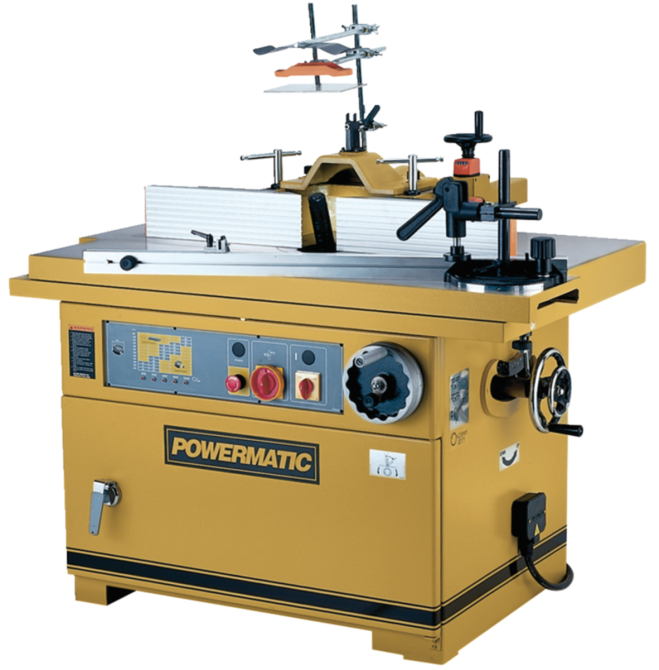

Фрезерний верстат POWERMATIC TS29 : 400В. 7,5 кВт;

Фрезерний верстат POWERMATIC TS29
Характеристики
Потужність (вихідна) потужність двигуна, кВт 7,5 (5,5)
Потужність, кВт 7,5
Напруга, 400
Діаметр шпинделя 30 мм
Розміри рухомого столу (ДхШ), мм 1300х286
Хід рухомого столу (каретки), мм 1250
Максимальний діаметр фрези, мм 305
Частота обертання шпинделя на холостому ході, об/хв 3000, 4000, 6000, 8000 та 10000
Хід шпинделя (підйом) 180 мм
Діаметр отвору столу 240 мм
Максимальна висота фрези над столом, мм 125
Діаметр цангового затискача 8, 12 та 12,7 мм
Кут нахилу фрези -5 ° / 45 °
Розміри робочого столу (ДхШ), мм 1300х286 мм
Діаметр витяжного штуцера, мм 127
Країна виробника Тайвань
Довжина, мм 1300
Ширина, мм 1120
Висота, мм 1350
Маса, кг 530
Довжина в упаковці, см 115
Ширина в упаковці, см 109
Висота в упаковці, см 64,19
Маса в упаковці, кг 635
ОСОБЛИВОСТІ:
Реверс електродвигуна
Змінний фрезерний шпиндель
Можливість встановлення цангового затискача
Регулювання висоти установки шпинделя штурвалом, що обертається.
Регулювання нахилу шпинделя штурвалом, що обертається.
5-ступінчасте регулювання швидкості обертання шпинделя переустановкою ременя
Важіль швидкого натягу/послаблення ременя
Робочий стіл із чавунного лиття
Регульований фрезерний упор з рукоятками точного налаштування та цифровими індикаторами положення
Регульований притиск заготовки
Рухомий стіл із чавунного лиття
Ексцентриковий притиск заготовки для фіксації на рухомому столі
Регульований кутовий упор рухомого столу
TS29 високопродуктивний, точний та зручний у роботі фрезерний верстат для промислового застосування; як і все обладнання Powermatic, він відповідає високим стандартам якості та надійності.
Верстат обладнаний кареткою, потужним 7,5-кіловатним двигуном і може працювати з інструментом діаметром до 300 мм, що робить його максимально універсальним.
Каретка - масивний чавунний стіл - переміщається по трьох парах роликів. Вони зорієнтовані так, щоб найкращим чином сприймати тиск, що віджимає заготовку. терміну експлуатації верстата
Для фіксації деталей на столі встановлений ексцентриковий регульований. притиск та довгий торцевий упор, який можна встановити під будь-яким кутом до напрямку руху.
Фрезерний упор, що використовується при роботі на основному столі, має всі необхідні регулювання та налаштування. Дуже важливо, що передбачено спеціальний штурвал для синхронного переміщення відразу двох накладок разом із огорожею.
Разом з цифровим механічним лічильником, що вимірює величину переміщень, таке додаткове регулювання значно прискорює та спрощує переналаштування глибини фрезерування.
На додаток до цього є і окреме налаштування для однієї з накладок (верстат обладнаний реверсом, і вона може вважатися як передньою, так і задньою). Вона переміщається обертанням власної рукоятки та має аналогічний лічильник із ціною розподілу 0,01 мм.
На корпусі упору змонтовані кронштейни вертикального регульованого притиску і захисних огорож.
Шпиндель регулюється по висоті та по куту нахилу, причому в обидві сторони: до 45 ° у бік панелі управління і до 5 ° в протилежну.
Широкі можливості вибору різального інструмента забезпечуються можливістю заміни шпинделя. Штатно поставляється цанговий затискач для кінцевих фрез з хвостовиком 8, 12 і 12,7 мм, як опція доступні шпинделі 32 мм і 40 мм.
