Фугувальний верстат JET JJ-8L-M : 230В 2,1(1.5)кВт.вал Ø=72мм, 4 ножі 205х19х3,0 мм -45-0-45° (2 М)

ХАРАКТЕРИСТИКИ
Напруга, В 230
Споживана (вихідна) потужність, кВт 2,1 (1,5)
Частота обертання стругального валу 5200 об/хв
Діаметр стругального валу 72 мм
Розмір ножів (ДхШхТ) 205х19х3,0 мм
Кількість ножів 4
Максимальна ширина заготованки, мм 200
Макс. глибина стругання за один прохід 0-3,0 мм
Розміри фугувального столу (ДХШ) 1780х230 мм
Розміри фугувального упору (ДхВ) 1010х120 мм
Кут нахилу фугувального упору -45-0-45°
Діаметр витяжного штуцера, мм 100 мм
Довжина, мм 1790
Ширина, мм 700
Висота, мм 1150
Маса, кг 193
Довжина в упакуванні, см 190
Ширина в упакуванні, см 50
Висота в упакуванні, см 32
Маса в упакуванні, кг 203
ОСОБЛИВОСТІ:
Регулювання глибини стругання
Регульований фугувальний упор
Регульована огорожа ножового валу
Фугувальні столи з чавунного лиття
Фугувальний упор із чавунного лиття

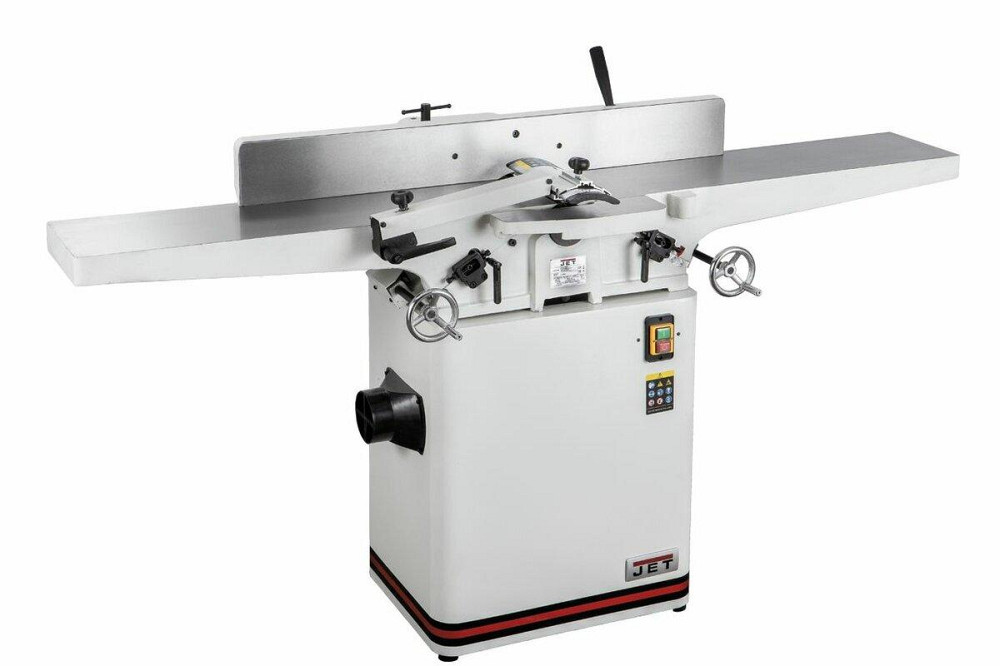

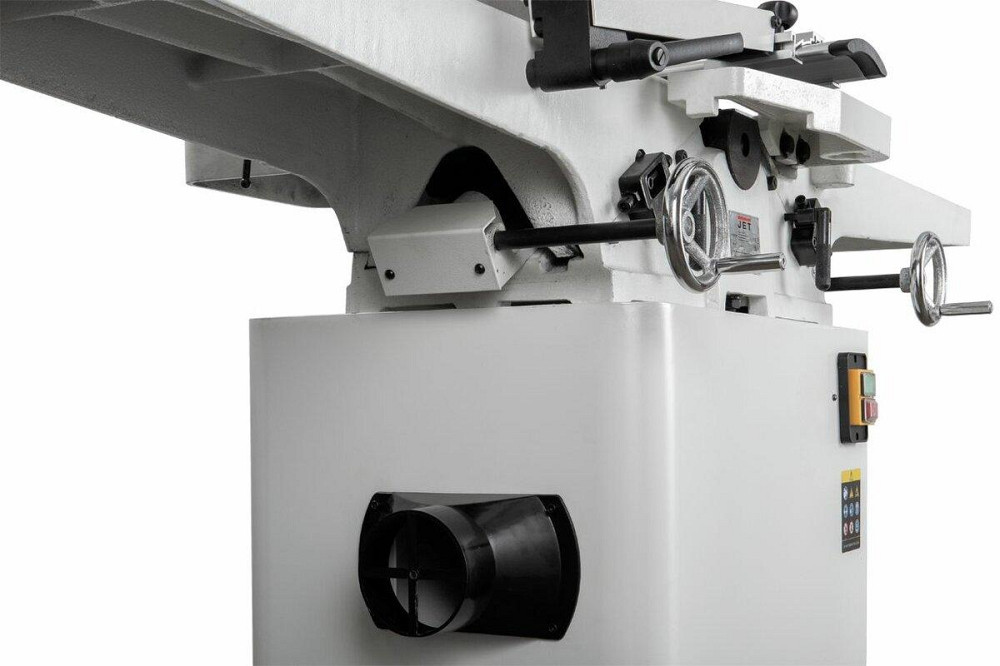

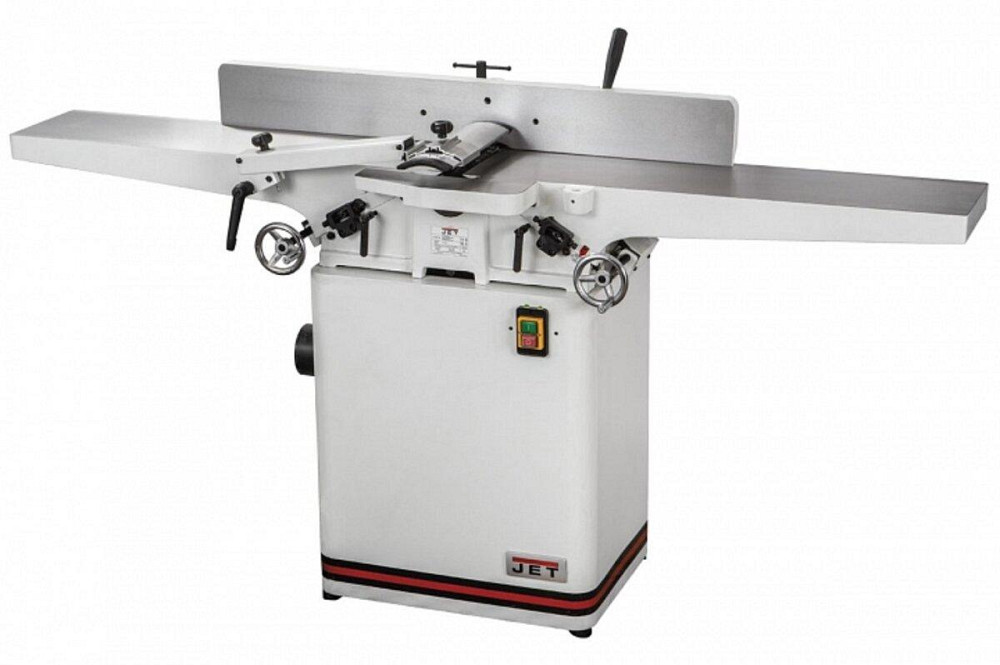

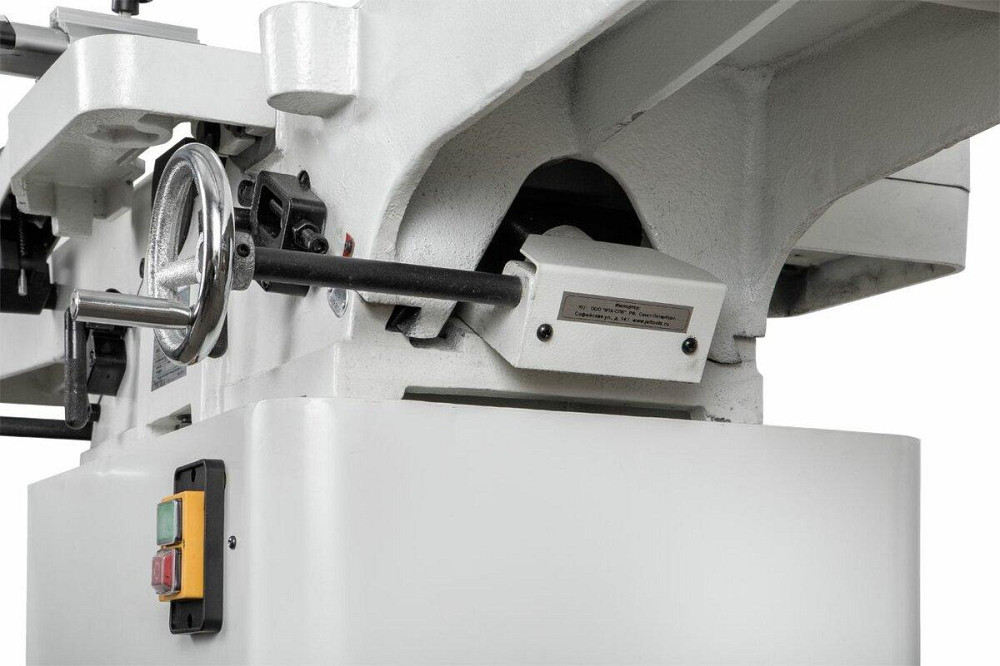

JJ-8L-M - фугувальний верстат з довгими чавунними столами та шириною стругання 200 мм. Конструкція утворена двома частинами. У нижній, вона виконує роль тумби-підставки, однофазний асинхронний двигун і кожух збору стружки зі 100-міліметровим аспіраційним патрубком. У верхній - чавунні робочі столи, захисний кожух, упор заготованки та чавунна основа, де розташований стругальний вал.

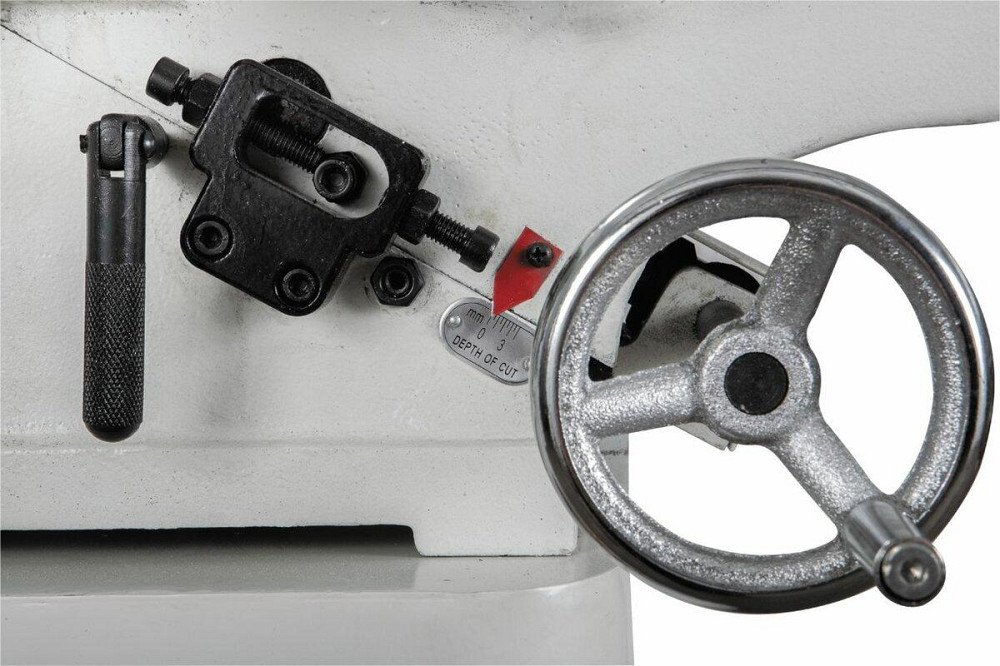

Обидва столи регулюються по висоті за допомогою гвинтових механізмів, що приводяться в дію ручками-маховиками. Переміщенням подаючого (переднього) встановлюють глибину стругання, для чого є відповідна розмітка; приймальний (задній) регулюють лише під час обслуговування під час налагоджувальних операцій.

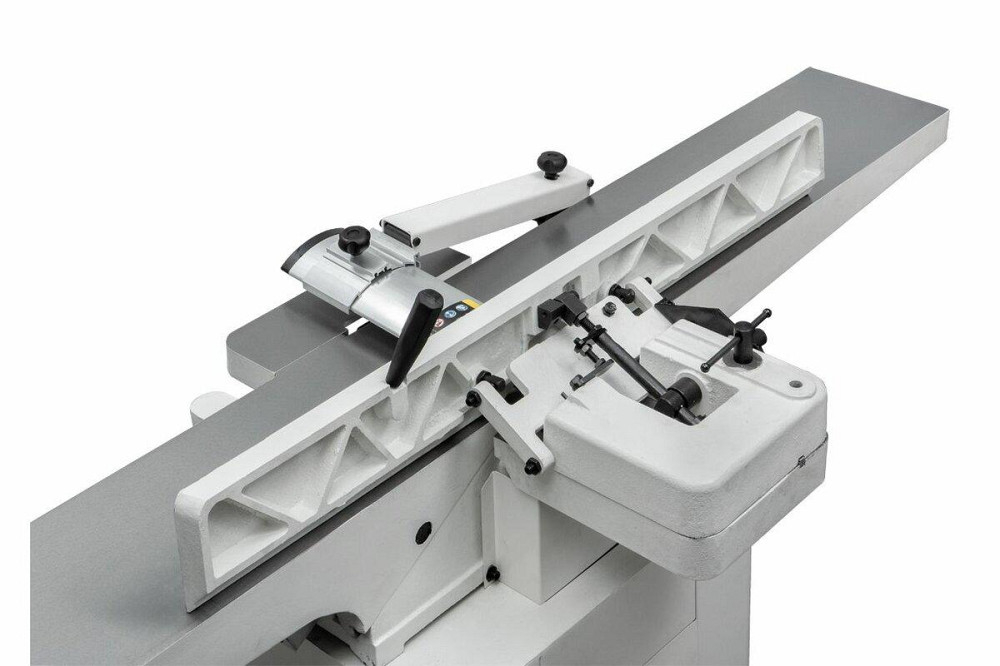

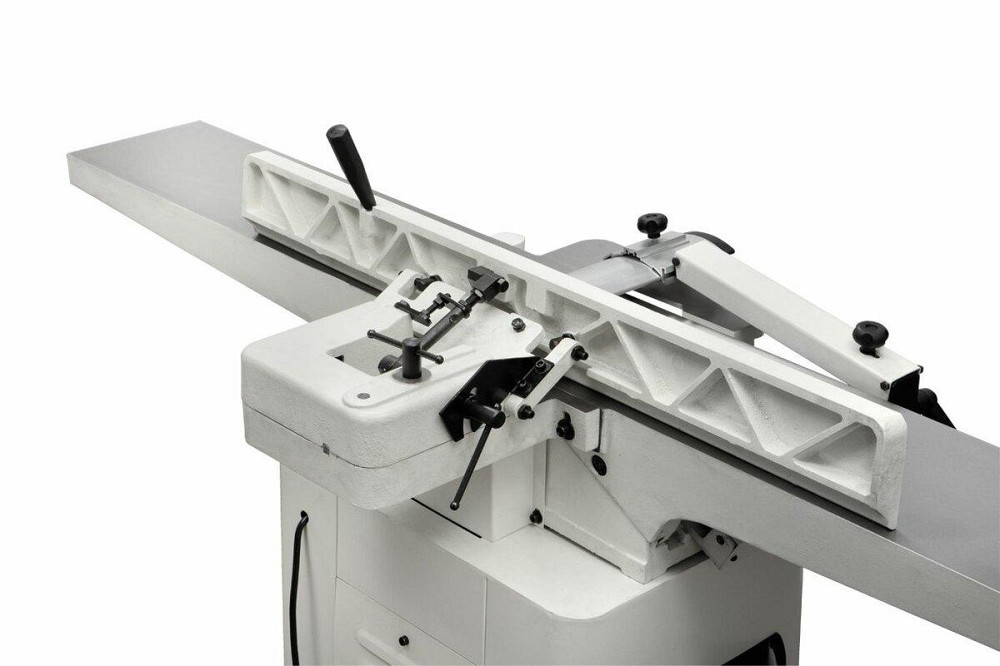

Упор заготованки чавунний, з механізмом нахилу (він можливий в обидва боки). Фіксація вибраного положення виконується різьбовим затискачем.
Стандартний чотириніжковий стругальний вал, з яким верстат поставляється, можна замінити на helical, він краще підходить для інтенсивної експлуатації, вимагає меншу кількість робіт з обслуговування, забезпечує значно вищу і стабільну якість стругання. На ньому встановлено 36 твердосплавних лез, розташованих по спіралі у чотири ряди.
Сегменти мають по чотири різальні крайки, що кратно збільшує їхній ресурс. Перевертають та замінюють їх вибірково, при необхідності. Жодних настроювальних операцій при цьому не потрібно.
Стружка відходить дрібна, вона не забиває канали системи аспірації та легко вилучається. Спіральне розташування забезпечує послідовний захід ножів у заготованку, що знижує шум, вібрацію та ударні навантаження.
