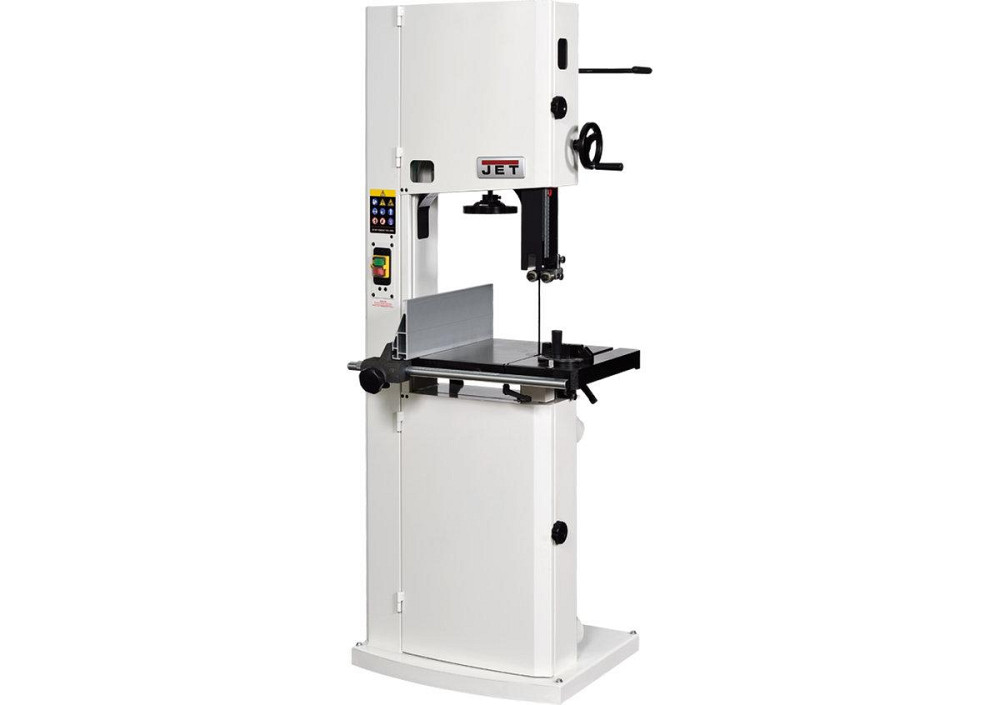

Стрічкопильний верстат по дереву JET JWBS-15M : 230 В, 1.8/1.1 кВт; полотно 3380х 3-25 мм

Характеристики Стрічкова пилка JET JWBS-15M (220B)
Споживана (вихідна) потужність 1,8 (1,1) кВт
Швидкість руху пиляльного полотна 760 м/хв
Довжина пиляльного полотна 3380 мм
Ширина пиляльного полотна 3-25 мм
Діаметр шківів 375 мм
Кут нахилу робочого столу -5°-0-45°
Максимальна висота заготівлі 356 мм
Максимальна ширина заготівлі (просвіт до рами) 360 мм
Розміри робочого столу (ДхШ) 405х545 мм
Діаметр витяжного штуцера 100 мм
Габаритні розміри (ДхШхВ) 810х750х1880 мм
Вага 174 кг
Особливості:
Роликові напрямні пиляльного полотна
Трьохпозиційний важіль швидкого натягу та ослаблення пиляльного полотна
Регулювання нахилу пиляльного столу обертанням рукоятки
Регулювання висоти розпилювання обертанням рукоятки
Робочий стіл із чавунного лиття
Двопозиційний регульований паралельний упор з мікрорегулюванням
Рухливий кутовий упор з напрямною вздовж Т-подібного паза
Jet JWBS-15 - стрічкова пилка нового покоління, призначена для професійного використання. Її основна перевага на тлі аналогів минулих поколінь - збільшена висота розпилювання. Цей параметр дуже важливий для тих, кому потрібен універсальний верстат, здатний взяти на себе ділильні функції. До подібних робіт пристосований і паралельний упор: напрямний профіль можна встановити вертикально на бічну грань так, щоб надійно фіксувати плоскі заготівлі при розпуску на тонкі пластини. В цілому конструкція бічного упору дуже добре опрацьована і відповідає найсуворішим вимогам: профіль жорсткий і міцний, закріплений на масивному чавунному кронштейні, який переміщається циліндричною направляючою. Передбачена груба (вручну) та точна (мікрометричним гвинтом) установка.
Робочий стіл чавунний, поворотні сегменти, на які він спирається, із цього ж матеріалу. Нахил проводиться за допомогою зубчастого механізму обертанням рукоятки та можливий в обидві сторони (на 5° у бік верстата та на 45° від нього). Для найбільшої ефективності видалення пилу встановлено два 100-міліметрові патрубки: один під робочою поверхнею, другий в нижній частині корпусу.
Механізм натягу та центрування стрічки включає дві групи трироликових направляючих на шарикопідшипниках, стрілочний індикатор рівня натягу, регулюючі маховики, два оглядових віконця і важіль швидкого натягу-ослаблення. Він не зовсім звичайний, оскільки має не два, а три фіксовані положення: робоче (щільно натягнуте), для зберігання (стрічка ослаблена, але тримається на шківах) та сервісне (для заміни полотна). Щоб покращити плавність роботи, використано чавунні шківи з масивним тілом, а не у вигляді спицьованих коліс, як раніше.
Залежно від типу підключення (одно- чи трифазне) модель маркуються додатковою літерою у назві «М» або «Т» відповідно. Залежно від цього змінюється потужність.
