Покажчик напруги Лоцман 3 (70 В, 380 В, 1000 В) (високовольтний)

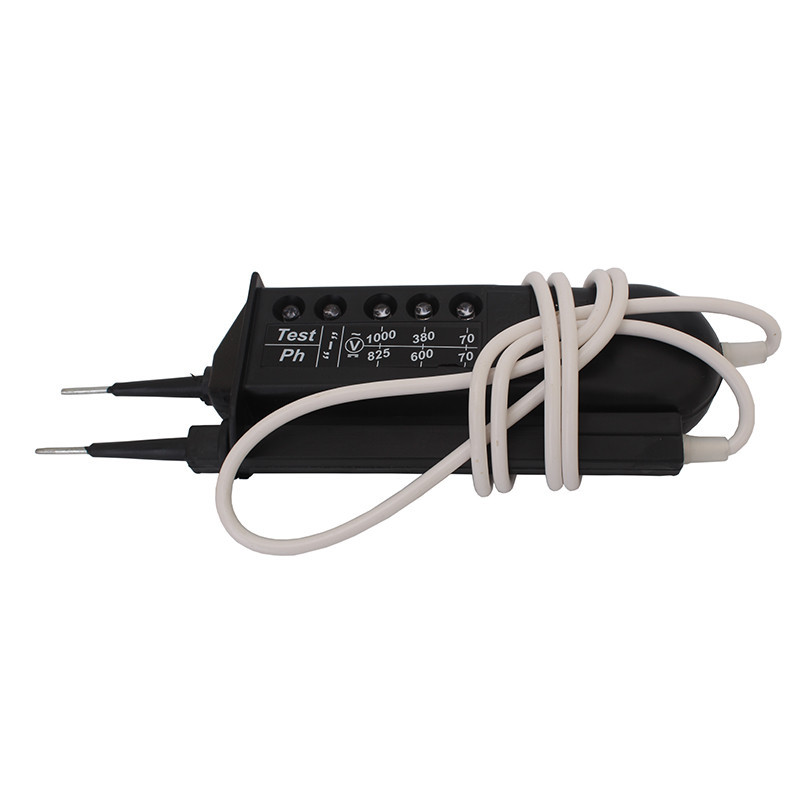

Опис Покажчик напруги Лоцман-3 призначений для: контролю наявності та наближеного визначення величини напруги постійного та змінного струму в електроустановках до 1000 В, визначення полярності постійної напруги, перевірки цілісності електричних ланцюгів, визначення фазного дроту в ланцюгах змінного струму. Пристрій і принцип дії Покажчик Лоцман-3 зроблений у формі двох щупів — основного (у конструкції якого вбудовано п'ять світлодіодів червоного світіння, електрод «Ph», п'єзоелектричний дзвінок) і допоміжного (без активних елементів), з'єднаних між собою ізольованим проводом. Основні та допоміжні щупи з боку контактів-наконечників мають захисні упори заввишки 3 мм і обладнані елементами кріплення для фіксації допоміжного щупа на корпусі основного щупа в транспортному положенні. Технічні характеристики Параметри Значення Діапазон контрольованих напруг, В змінного струму частотою 40-60 Гц постійного струму 70-1000 70-1000 Час заряджання від мережі 220 В, з водночас напруга на контактах-наконечниках у режимі продзвінки цілісності ланцюга не більш ніж В 30 12 Час збереження працездатності в режимі "дзвінка ланцюга", год, не менш ніж 24 Максимальний опір зовнішнього ланцюга, у разі котрою забезпечується продзвінка, кОм, не менш ніж 100 Час безперервної індикації в режимі "продзвінка ланцюга", хв, не менш ніж Електрична міцність ізоляції корпусу, В, не менш ніж 2000 Однохвилинова випробувальна напруга на щупах під час перевірки працездатності покажчика, В 1200 Значення струму, що протікає через покажчик за напруги 380 В +20%, мА, не більш ніж 10 Мінімальна змінна напруга роботи звукового сигналу, В, не більш ніж 70 Габаритні розміри, мм 200x60x32 Комплектність Покажчик напруги Лоцман-3 — 1 шт., Паспорт — 1 шт. Посібник з експлуатації — 1 шт. Експлуатація Оптимальними умовами для використання покажчика напруги Лоцман-3 є: температура довкілля — від -45 °C до +40 °C, відносна вологість повітря 80% за температури 25 °C.
