Кран с электроприводом Mostino 220В 1"

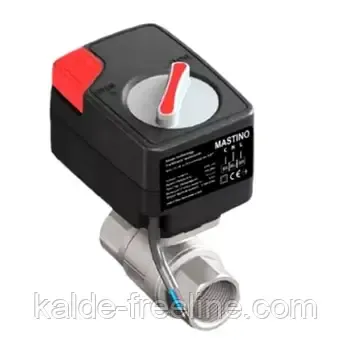

Кран с электроприводом состоит из крана латунь CW617N и электропривода 220-230В, 50Гц переменного тока. В электроприводе находится кнопка ручного открытия/закрытия крана. Управление работой электропривода производится с использованием трех проводов: коричневый, черный и голубой. Ручной переключатель использовать только при обесточенном электроприводе. В противном случае вы можете повредить механизм электропривода.

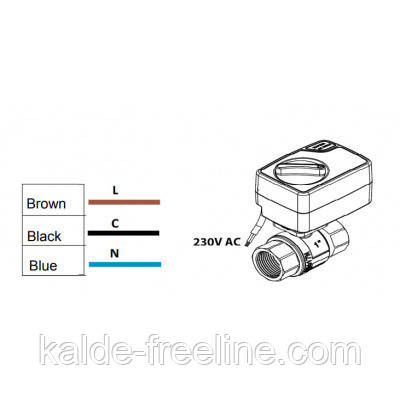

Принцип действия крана с электроприводом на 220-230В (цвет электропривода красный с чёрным) следующий. На коричневый провод постоянно подается «фаза» питающего напряжения 220- 230В,50Гц, на голубой провод постоянно подается «ноль». При подаче через подходящее для этого прибора устройство на черный провод «фазы» питающего напряжения 220-230В,50Гц кран переводится в положение «закрыто», при отсутствии на черном проводе «фазы» питающего напряжения 220В, кран переводится в положение «открыто».
Управлять работой электроприводов можно с помощью контроллеров, модулей, цифровых термостатов и других приборов, которые будут отвечать по техническим характеристикам и принципу действия.
Назначение:
Кран с электроприводом предназначен для открывания/закрытия подачи воды под управлением контроллера в системах водоснабжения и отопления.
Установка крана с электроприводом вместо ручных вентилей строго запрещается.
Установка:
Краны с электроприводом устанавливают на отопительную систему или на вводе труб водоснабжения после ручных вентилей (шаровых кранов) и после фильтров грубой очистки воды. Качество воды должно соответствовать: в системе отопления ДБН В.2.5-39:2008, в системе водоснабжения ДСанПИН 2.2.4-171-10. Выбор параметров кранов с электроприводом и места установки необходимо согласовать с квалифицированным специалистом. Монтаж осуществлять, согласно правилам, изложенным в данном паспорте и согласно требованиям ДБН В.2.5-64.2012. Подключение электропривода к электрической сети и эксплуатация должны производиться в соответствии с «Правилами устройства электроустановок»:
Перед монтажом крана тщательно очистить трубопровод от загрязнений (остатки сварки, уплотнители, металлическая стружка).
Положение крана при монтаже любое, кроме случая установки крана электроприводом вниз. Устанавливать кран с электроприводом вместо ручных вентилей запрещается.
Краны с электроприводом подключать к оборудованию исключительно согласно той схеме, в которой указан способ подключения именно того наименования и модели подключаемого крана. При этом строго соблюдать цветовую маркировку проводов.
Электрическое функционирование крана следует проверить до давления воды в систему.
Меры предосторожности:
- Не использовать во взрывоопасных зонах
- При подаче напряжения питания необходимо убедиться в его соответствии напряжению, на которое рассчитан данный кран с электроприводом.
