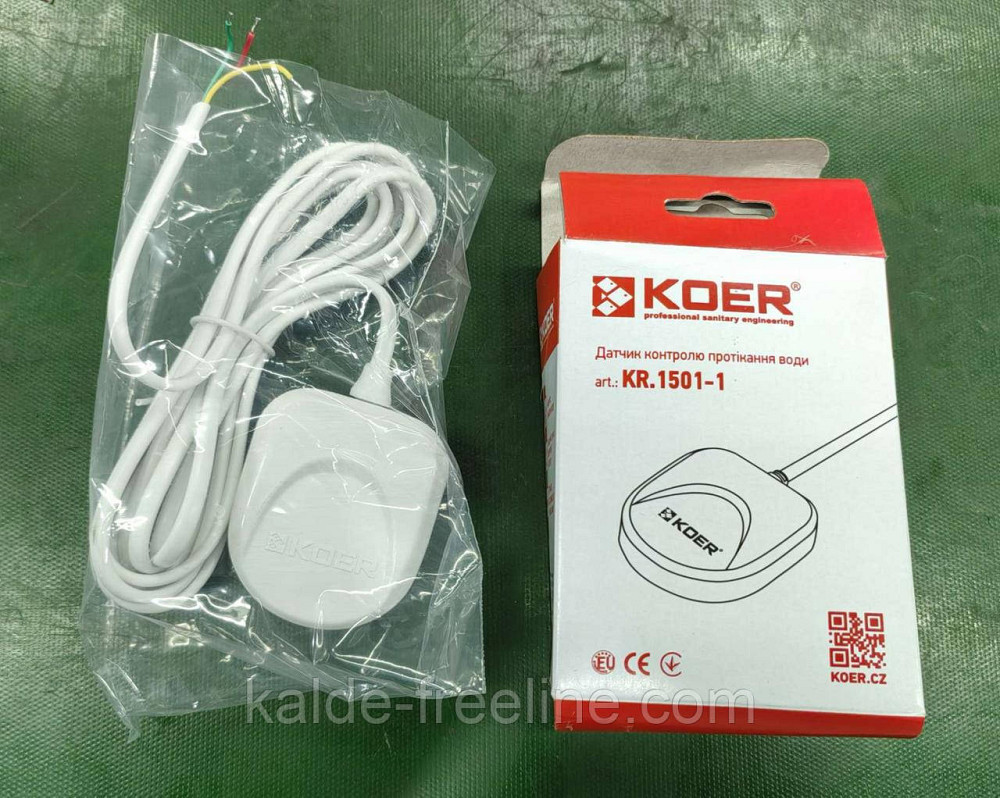

Датчик контроля утечки воды Koer

НАЗНАЧЕНИЕ
Датчик предназначен для фиксации протекания воды и
передачи аварийного сигнала на модули управления
ПРИНЦИП РАБОТЫ
Срабатывание датчика происходит при попадании на поверхность.
нет воды на ¦пластины, вызывающей ¦резкое ¦падение
сопротивления между ними.
УСТАНОВКА
Датчик устанавливается на полу в местах возмож-
ного скопления воды при авариях и протеканиях (у
санузлах, на кухне, под раковинами, унитазом и т.п.).
Устанавливать датчик следует на полу контактными
пластины вниз. Точечные выступы на корпусе датчи-
ка не позволяют контактным пластинам прикасаться
пола, что предотвращает ошибочное срабатыва-
ние и загрязнению пластин.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметры Значения
Габаритные размеры (Д×Ш×В) 52×45×14 мм
Длина установочной проволоки 2 м
Тип выходного сигнала Открытый коллектор, макс 50 мА
Напряжение питания U жил = 12-24 В
Температурный диапазон +5°С...+40°С
Максимальное удаление от контроллера 100 м*
Степень защиты 1Р67
Масса не более 50 г
Срок службы 7 лет
Цвета проводов** Красный Желтый Зеленый
Назначение провода + U жил IN GND
* Возможно удлинение до 500 м при работе с модулями управ-
лень Base, РгоW, РгоW+, Smart. Применять проволоку ЧП 3x0,12.
** Производитель оставляет за собой право изменять цветовую гамму
установочной проволоки.
ЭКСПЛУАТАЦИЯ
Рекомендуется ¦раз на месяц ¦проверять ¦работ-
датность датчиков.
Для этого влажной губкой защелкните контакты дат-
чика.В случае ¦несрабатывания датчика протрите
его контакты мыльным раствором.
Если это не помогло, обратитесь к ближайшему
сервисного центра.
ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
Датчик допускается транспортировать по всем видам.
транспорта в соответствии с правилами, действующими конкрет-
ном виде транспорта.
Датчики должны храниться с соблюдением условий
хранение.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок: 6 лет со дня продажи.
Производитель гарантирует качество датчика при условии до-
ния правил транспортировки и указаний по поводу
установка и эксплуатация.
В течение ¦гарантийного ¦срока ¦покупатель имеет пра-
на ремонт или замену изделия при обнаружении не-
исправностей, которые произошли по вине производителя и за
условия ¦выполнение ¦указаний относительно ¦установки и
эксплуатации.
Гарантийные обязательства не распространяются на датчи-
ки контроля протекания воды, имеющие механические
повреждения, а также также если дефект возник в ре-
сультате неправильного монтажа, подключения и
эксплуатации данного прибора
Срок службы прибора – 7 лет.
ВНИМАНИЕ!
Производитель не несёт ответственности за убытки, что
возникли вследствие неправильной установки и экс-
плуатация изделия.
Обязательным к выполнению гарантийных обязательств-
является наличие заполненного гарантийного талона из
указанием наименования изделия, названия магазина-
ну или торговой фирмы, продавшей товар,ее штампа,
Ф.И.О. и подписи уполномоченного лица.
Производитель оставляет за собой право на изменение
конструкции ¦изделия без предыдущего сообщен-
ние, если это не ухудшает потребительские свойства
продукта.
