Набір для переобладнання мотоблока мінітрактор №5 (механическая тормозная система) (КТ26, КТ27)

Опис
Комплекти КТ26 і КТ27 призначені для самостійного переобладнання мотоблока в повноцінний мототрактор. Переобладнанню підлягають мотоблоки «Зірка», «Кентавр», «Форте», «Булат», «Добриня», «Зубр», «Зоря» і т. д.
Мотоблок до комплекту кіт-набору не входить.
Основні вимоги до мотоблока:
двигун водяного охолодження потужністю 8, 10, 12 к. с.;
боковий вал відбору потужності розташований праворуч на коробці передач.
Детальна інформація про переобладнання викладена в статті «Вимоги до мотоблока для переробки в мототрактор».
У комплектацію може входити задній підйомний механізм на 4 або на 5 болтів (залежно від типу кріплення на вашому мотоблоці).
Технічні характеристики

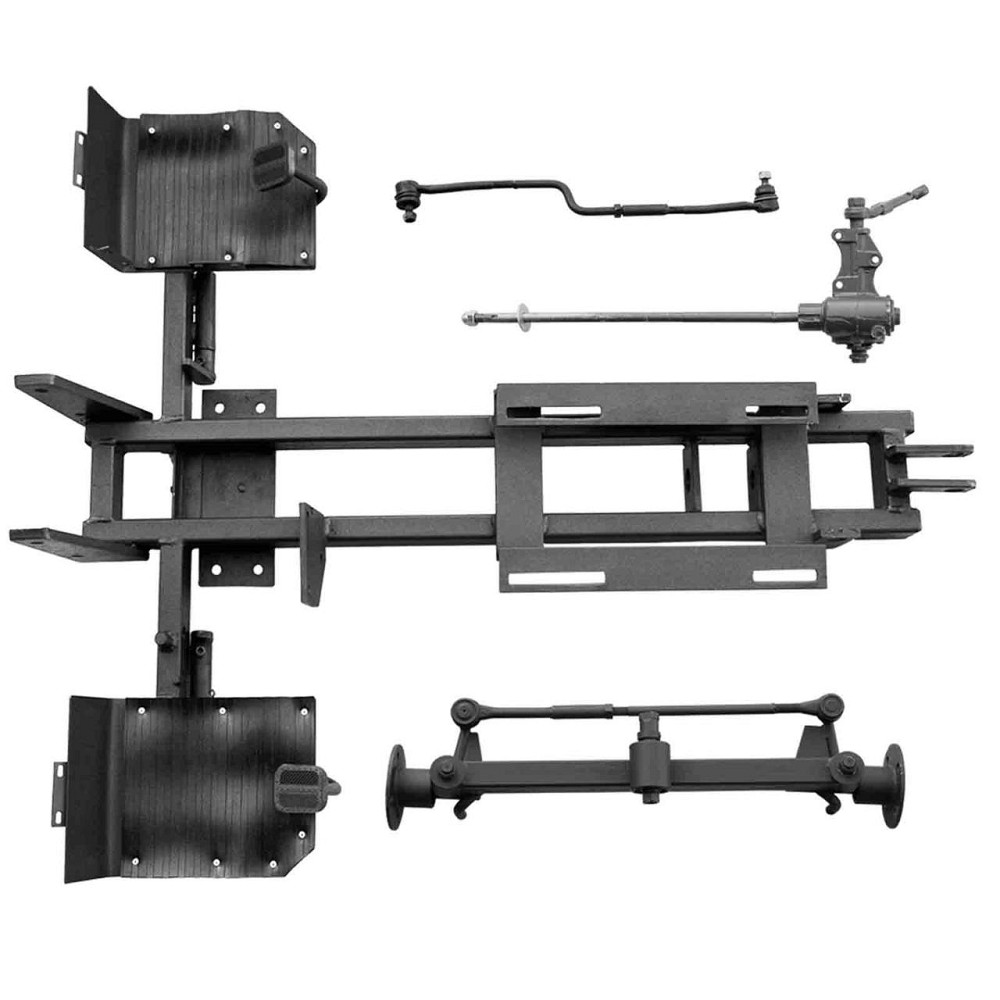

Основний вузол комплекту переобладнання – рама. Вона виготовлена з профільної труби перерізом 60 × 30 × 3 мм. Довжина рами становить 1060 мм.
Передній міст посилений, виготовлений з профільної труби перерізом 60 × 40 × 4 мм. Ширина між ступицями становить 770 мм, ширина задньої колії регульована (650-730 мм). Ступиці переднього моста виготовлені під жигулівське колесо, разболтовка 4 × 98 мм. Також можливе використання «докаток». Передні колеса в комплект не входять (при необхідності можна замовити окремо). Товщина ступиці 6 мм.
У механізмі рульового управління використані вузли від автомобілів «ВАЗ» і «Москвич».
Накладки на спинку і сидіння виконані з дерева з використанням поролонової підкладки і обшиті штучною шкірою.

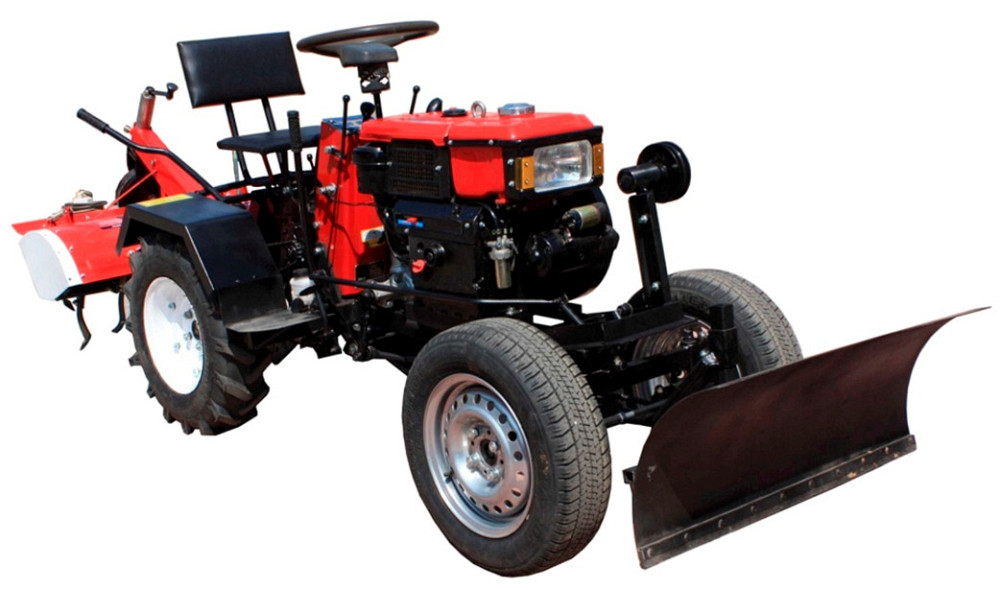

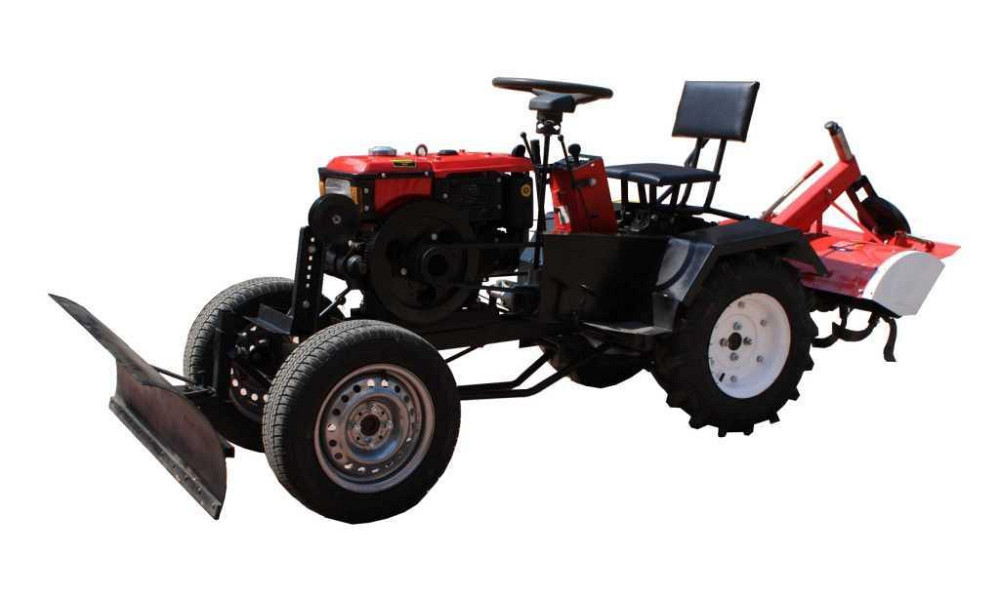

Переобладнання в мототрактор істотно розширює функціонал і зручність використання мотоблока. Підйомні механізми дозволяють працювати з таким знаряддям та обладнанням, як плуг, картоплесаджалка і картоплекопач, сівалка і часникосаджалка, мульчер (як переднього, так і заднього типу підключення), обприскувач, лопата-відвал, косарка, причіп, подрібнювач гілок і дровокол і т. д.

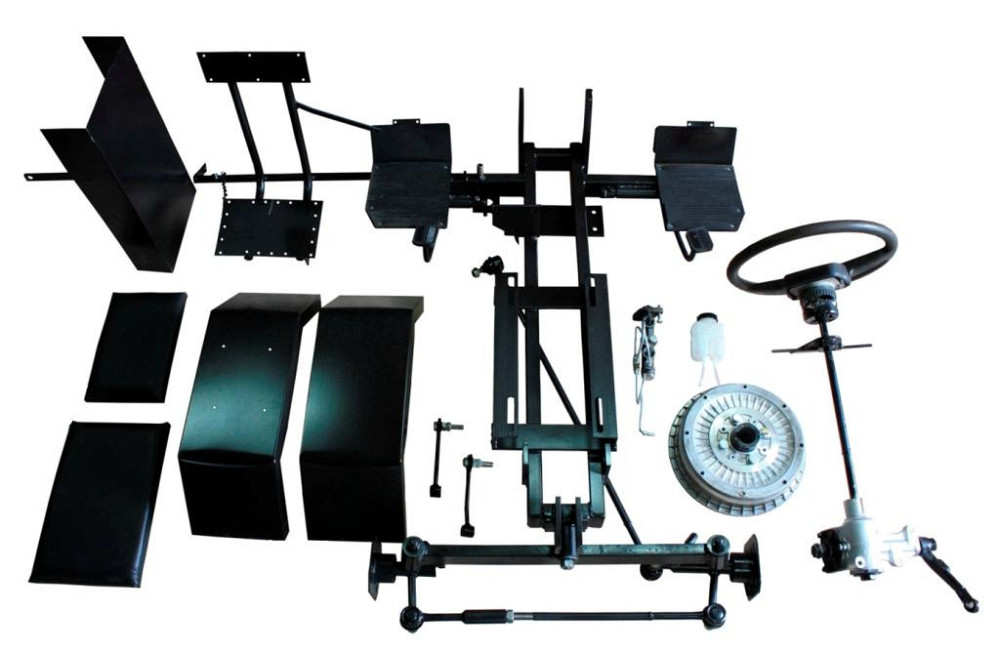

Базова комплектація:

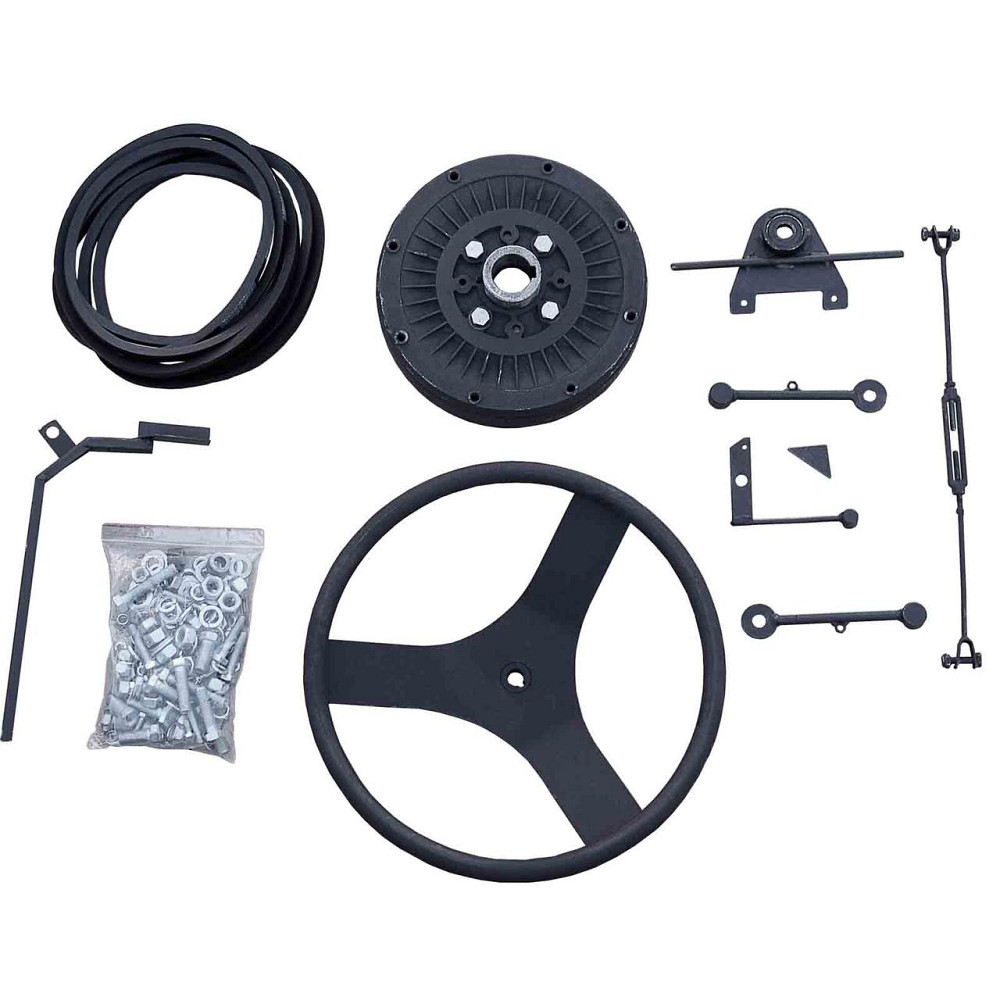

рульова система (рульова колонка «Жигулі» або «Москвич», рульове колесо, посилений передній міст, ступиці);
рама з поздовжньою тягою;
основа сидіння;

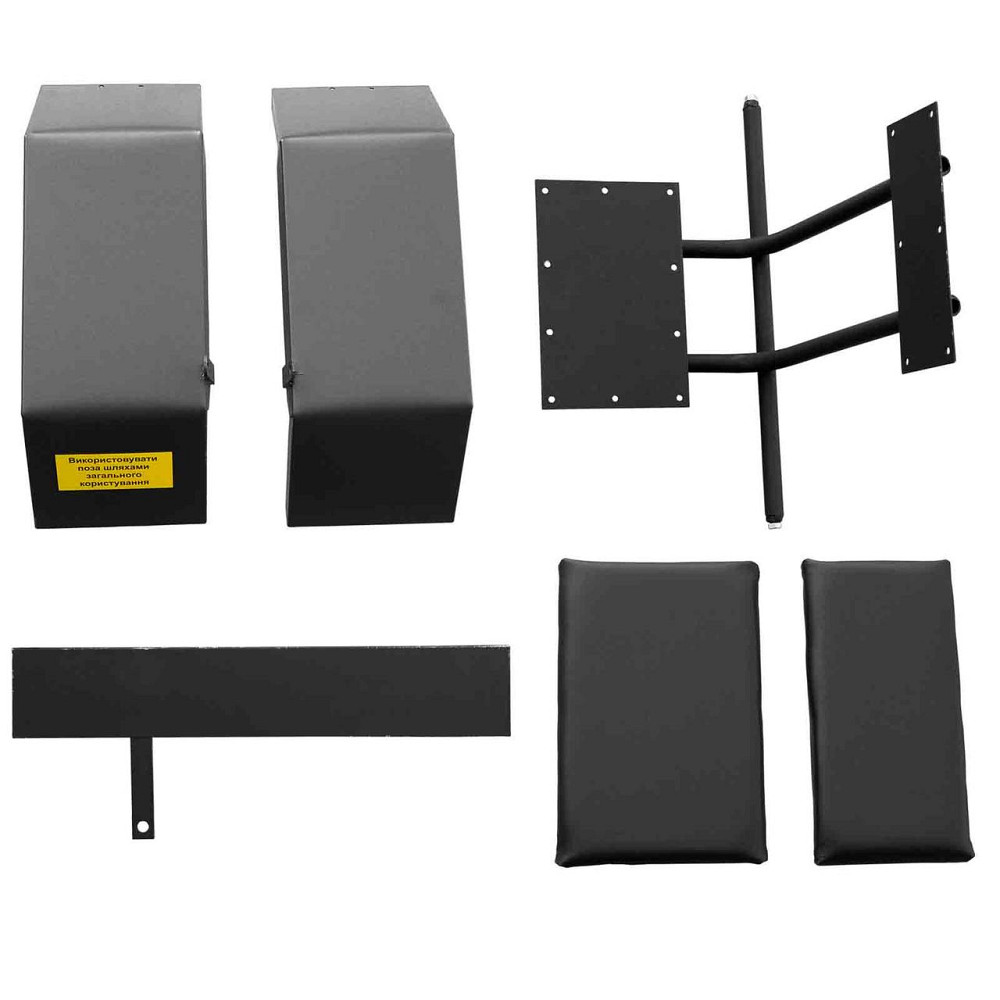

накладки на спинку і сидіння;
захист ременів;
захисні щитки на задні колеса;

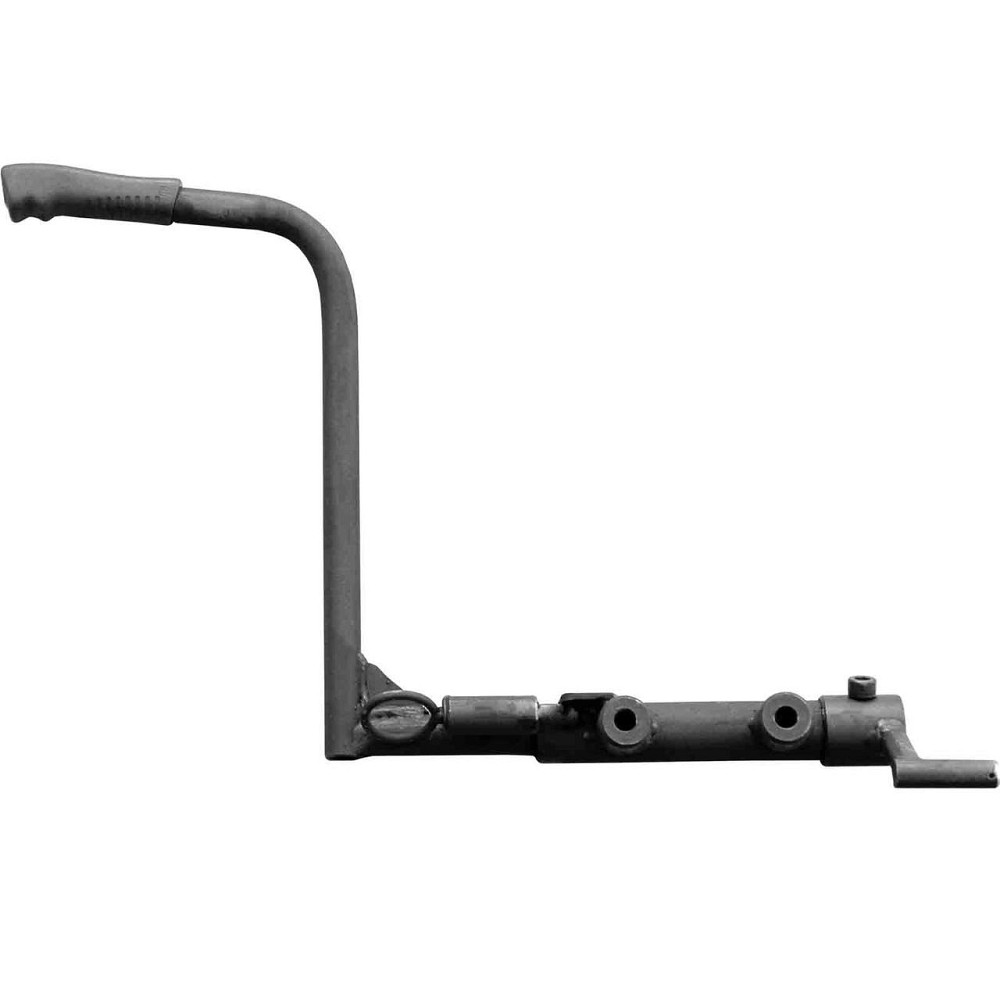

важелі розблокування півосі;
гальмівна система механічного типу;
комплект ременів В 2240 – 2 шт.
Вага базового комплекту – 79,8 кг.
Додаткова комплектація (входить в комплект № 5) – задній підйомний механізм, комплект встановлення активної фрези, передній підйомний механізм, комплект під роторну косарку.

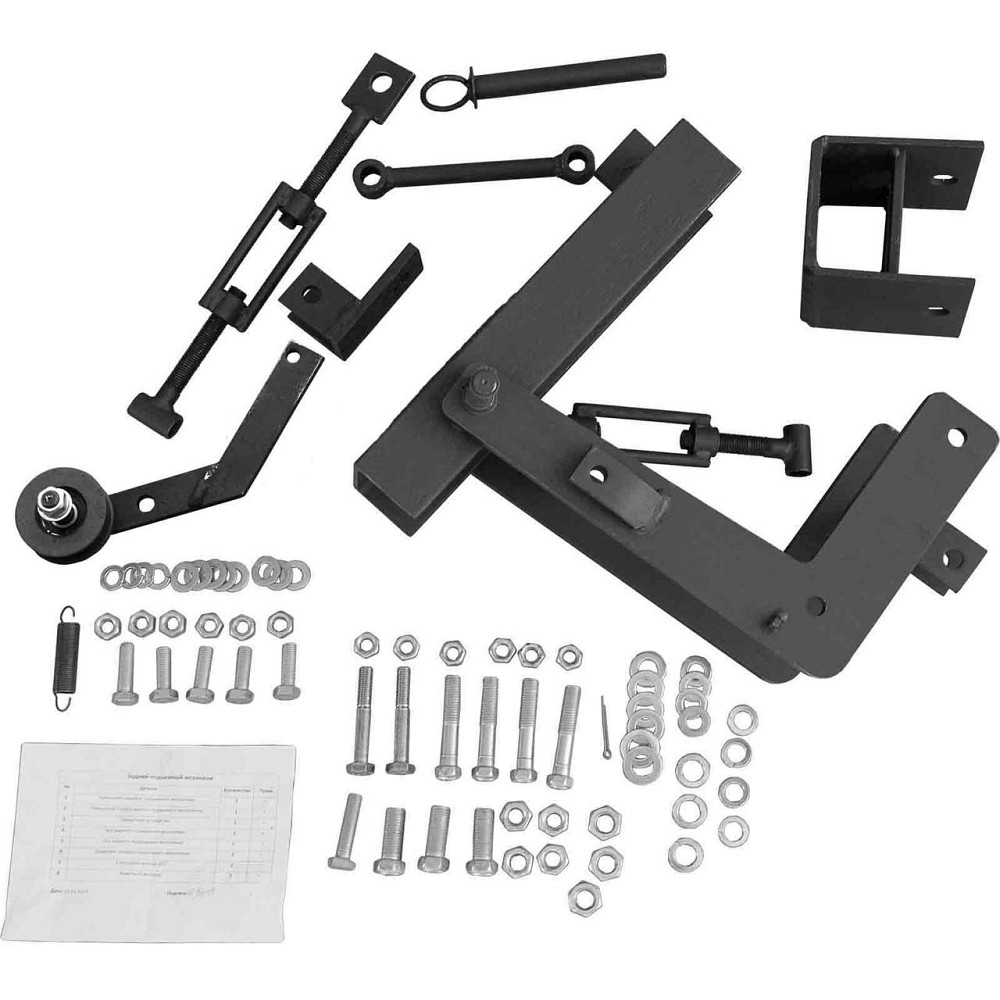

Задній підйомний механізм:
важіль підйому механізму;
кронштейн заднього підйомного механізму;
поворотна стійка заднього підйомного механізму;
причіпний пристрій;
тяга заднього підйомного механізму;
вісь підйомного механізму;
шворінь підйомного механізму.
Вага додаткового комплекту – 16,5-17,7 кг.
Комплект встановлення активної фрези:
вал фрези;
перехідна плита фрези;
ведуча зірочка приводу фрези;
проміжна зірочка приводу фрези;
ведена зірочка приводу фрези;
ланцюг ведучої зірочки приводу фрези;
ланцюг веденої зірочки приводу фрези.
Вага додаткового комплекту – 9,2 кг.
Передній підйомний механізм:
підрамник переднього підйомного механізму;
важіль переднього підйомного механізму;
вал важеля переднього підйомного механізму;
тяга переднього підйомного механізму;
куліса переднього підйомного механізму;
куліса переднього підйомного механізму;
фіксатор важеля;
пружина фіксатора.
Вага додаткового комплекту – 7,8 кг.
Перехідник під роторну косарку:
рамка підйомного механізму роторної косарки;
натяжний проміжний ролик;
тяга підйому косарки;
вал рамки підйомного механізму роторної косарки.
Вага додаткового комплекту – 10,3 кг.
Найменування в прайсі: КІТ набір № 5 (довгий), (мех. гальма), 4б. (КТ26), КІТ набір № 5 (довгий), (мех. гальма) 5б. (КТ27).
Технічні характеристики
Гальмівна система
Механічна
Версія мотоблока
Zirka-61
Комплектація
Задній підйомний; Перехідник для фрези; Передній підйомний; Перехідник для косарки
Клас трактора
Мотоблок
Кріплення КПП
Фіксоване
Вага
130,7 кг
