Адаптер Zirka-105 Zirka-41 Нева та аналоги (АД2)

Опис
Адаптер – це пристрій, який дозволяє працювати з мотоблоком сидячи, а також використовувати всі ті знаряддя, з якими неможливо працювати, йдучи позаду мотоблока (наприклад граблі, обприскувачі і т. д.). Спеціально для вирішення цього завдання позаду адаптера встановлена пластина, що регулюється. До неї можна приєднати задню частину зчіпки або інші кріплення на болтовому з'єднанні.
Дана модель адаптера агрегатується з мотоблоками, які мають двигун повітряного охолодження.

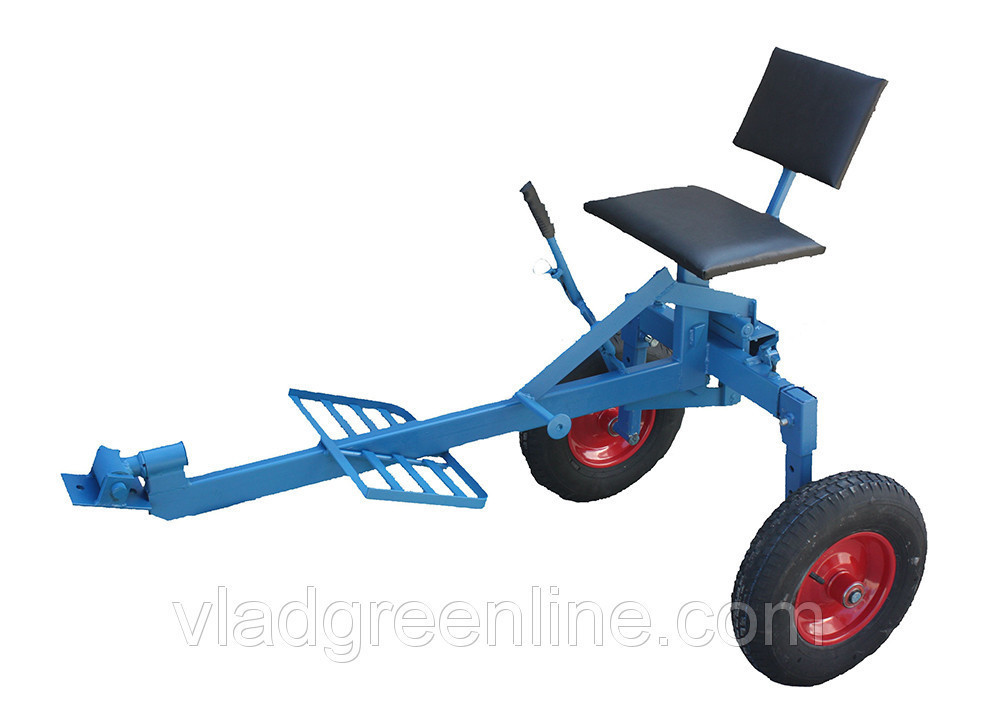

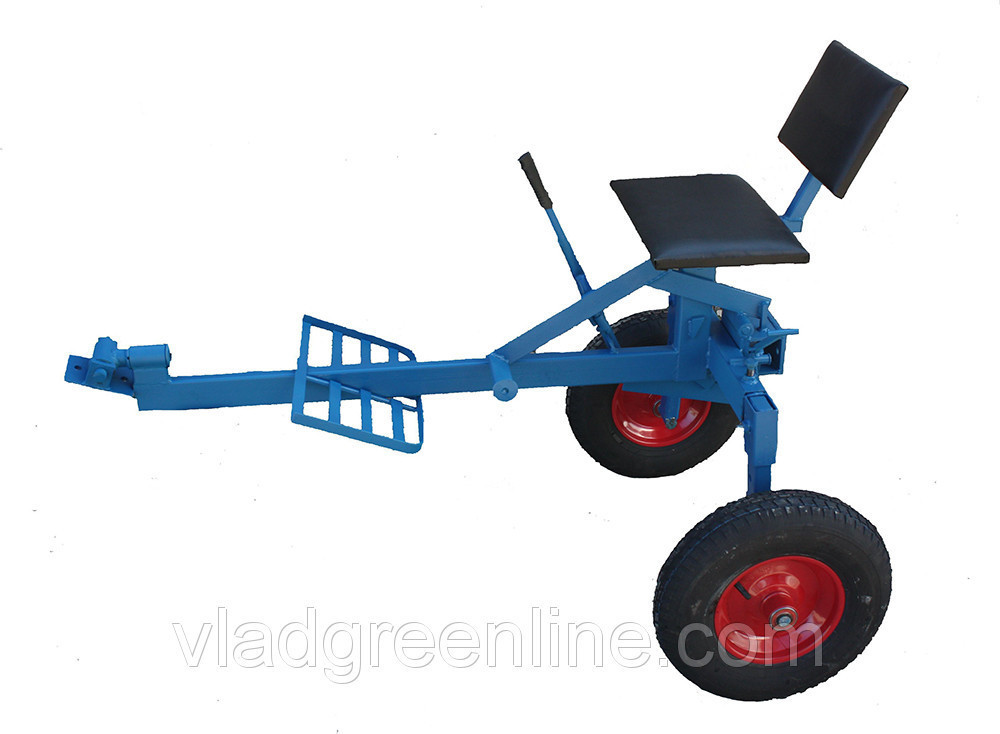

Він представляє собою раму з сидінням і колесами. Регулювання положення знаряддя (його підйом та опускання) здійснюється за допомогою ручки (праворуч) та педалі, а фіксація положення – завдяки важелю зліва.
Рама, вона ж дишло, виготовлена з профільної труби перерізом 60 × 30 × 3 × 950 мм. На передній частині є рухома втулка з причіпною пластиною. Для підключення до мотоблока необхідно прикрутити передню частину зчіпки до цієї пластини. У причіпному вузлі використані два 203-х підшипника.
Задня частина рами приварена до балки, виготовленої з профільної труби, переріз якої становить 60 × 40 × 4 × 430 мм. Стійки коліс виготовлені з профільної труби 50 × 30 × 3 мм. Цей вузол дозволяє регулювати висоту адаптера і ширину колії. Висота регулюється в межах 920-1070 мм, а ширина колії – в межах 670-970 мм.
У вузол колеса встановлена пара 205-х підшипників. Адаптер має два пневматичних колеса з діаметром 400 мм.
Основа сидіння виготовлена із профільної труби перерізом 25 × 25 × 2,5 мм. В якості спинки і сидіння використані деревина, поролон і шкірозамінник.
Вага виробу – 34,5 кг.
