Картоплекопач однорядний вібраційний 2-ексцентриковий для мінітрактора (КК21)

Однорядний картоплекопач КК21 призначений для використання з мінітракторами потужністю від 16 до 24 к. с. і вагою близько 1100 кг.
Ці параметри є оптимальними і перевіреними на численних польових випробуваннях. При підключенні до більш або менш потужної техніки, але з аналогічними параметрами причіпного вузла і ВВП ми не можемо гарантувати оптимальну роботу картоплекопача!
При розробці моделі КК21 за основу було взято двохексцентриковий механічний картоплекопач нашого виробництва, модель КК8. Це дозволило розробити новий виріб з урахуванням необхідних конструктивних змін для агрегатування з мінітракторами.
Умови ефективної роботи однорядного картоплекопача
Для оптимальної роботи необхідно попередньо очистити ділянку від бадилля і бур'янів.
Принцип роботи

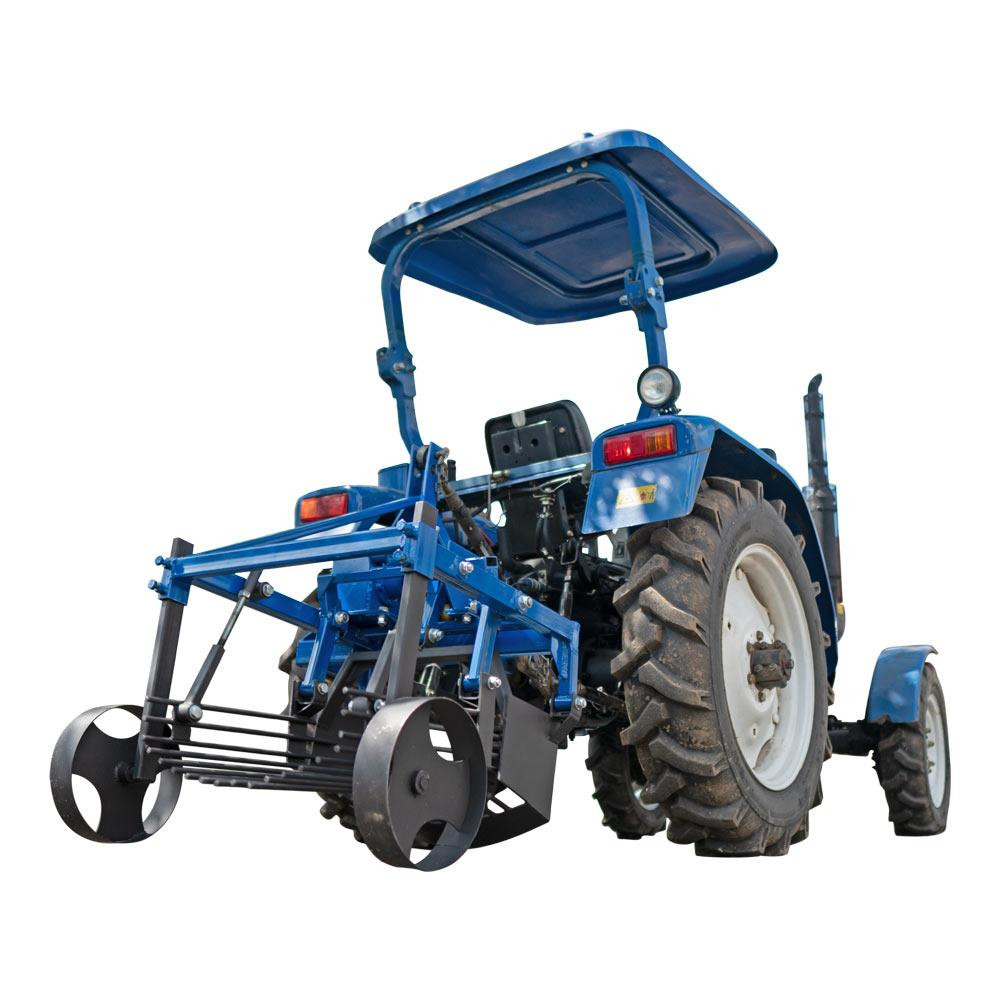

Однорядний картоплекопач КК21 приводиться в дію від вала відбору потужності мінітрактора через карданний вал. На рамі картоплекопача встановлений редуктор оригінальної конструкції, який приводить в дію механізм активного ножа і грохота. У редукторі встановлена пара конічних шестерень. Для підключення шліцевого валу редуктора до вала відбору потужності мінітрактора необхідний карданний вал на 6 шліців. Необхідні оберти вала відбору потужності трактора для оптимальної роботи картоплекопача ‒ 540 об/хв.

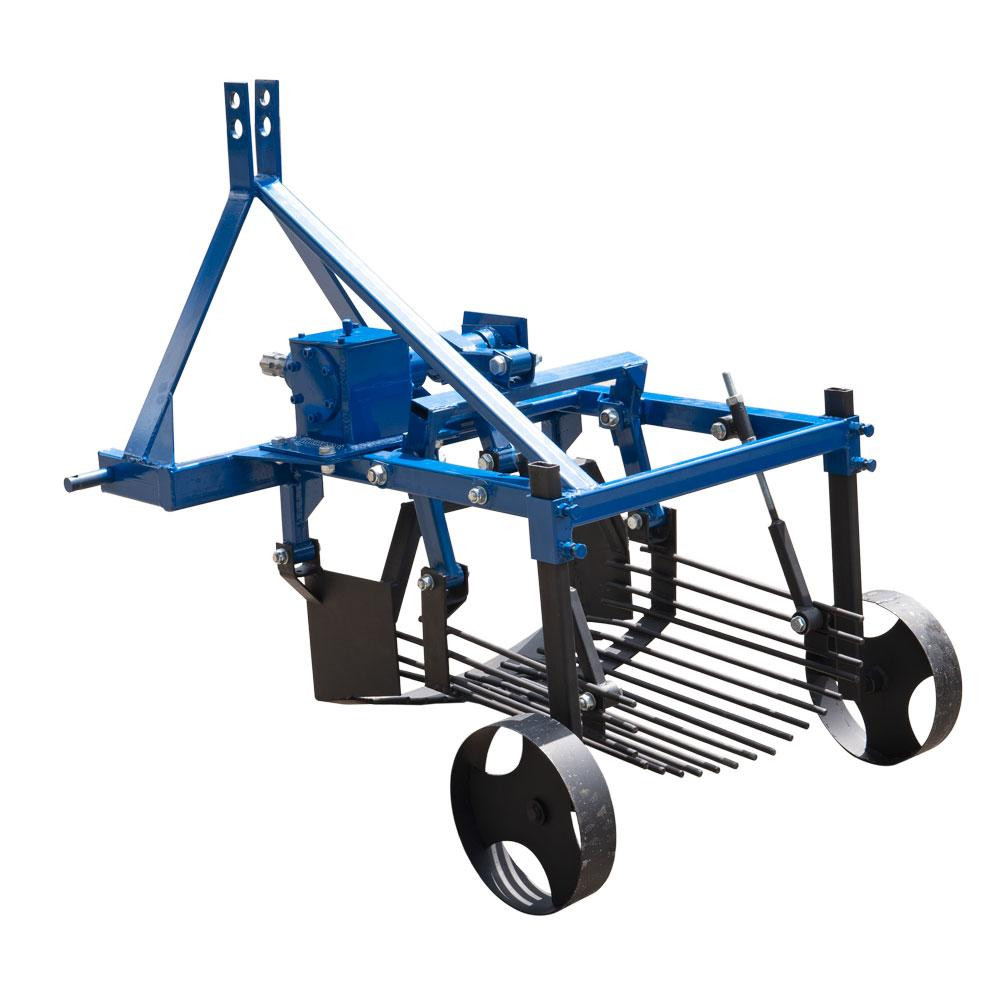

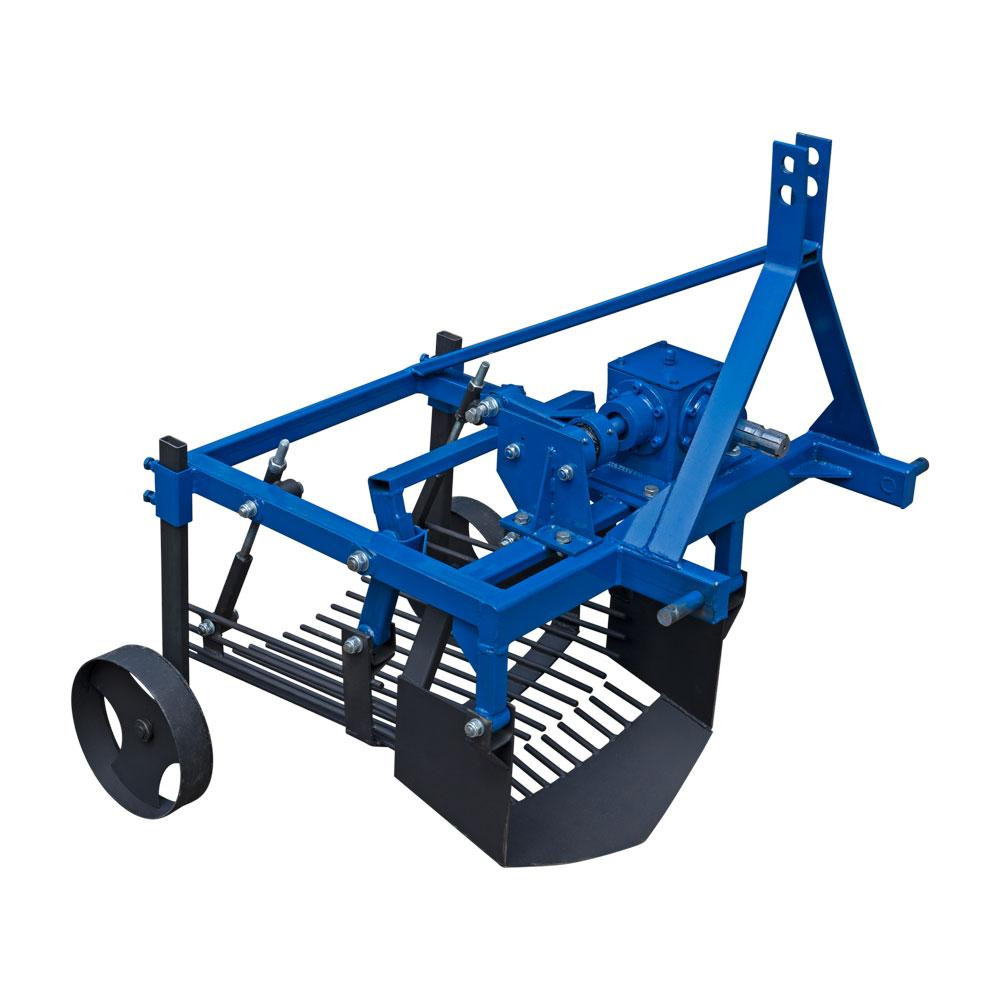

У конструкції однорядного картоплекопача можна виділити наступні елементи:
рама;
активний ніж;
грохот;
причіпний пристрій на 3 точки;
опорні колеса;
редуктор оригінальної конструкції (в зборі).
Просторовий каркас рами картоплекопача виготовлений із сталевого профілю перетином 40 × 40 мм, товщина стінки 2 мм. Застосування перемичок, розтяжок і підсилювачів забезпечує необхідну міцність і надійність виробу.
Встановлено причіпні пальці діаметром 22 мм.
Регулювання глибини викопування здійснюється завдяки навісній системі трактора і опорним колесам. Є можливість регулювання кута атаки, також за допомогою навісної системи трактора. Опорні колеса кріпляться за допомогою болтових з’єднань, що дає можливість регулювання висоти розташування картоплекопача відносно ґрунту.
У порівнянні з мотоблочним варіантом виконання картоплекопача, модель КК21 має більшу ширину захвату активного ножа ‒ 455 мм.
Для регулювання ефективності роботи грохота передбачена можливість перестановки штанг і регулювання їх довжини.
Габаритні розміри картоплекопача
Висота ‒ 992 мм
Ширина ‒ 919 мм
Довжина ‒ 851 мм
Вага виробу: 60 кг.
