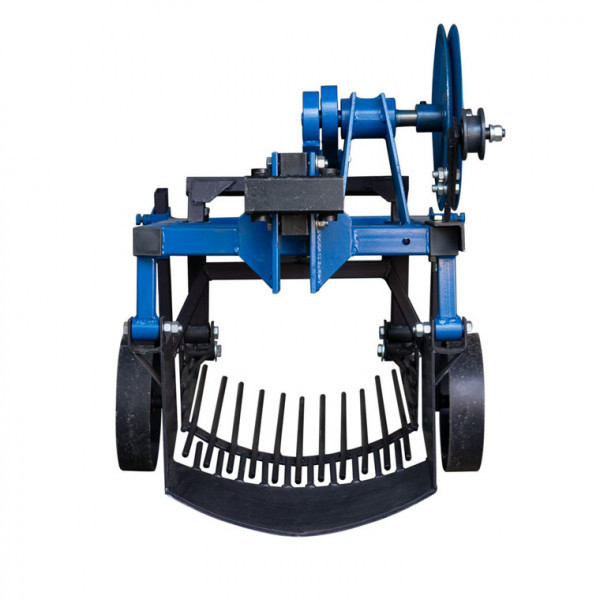

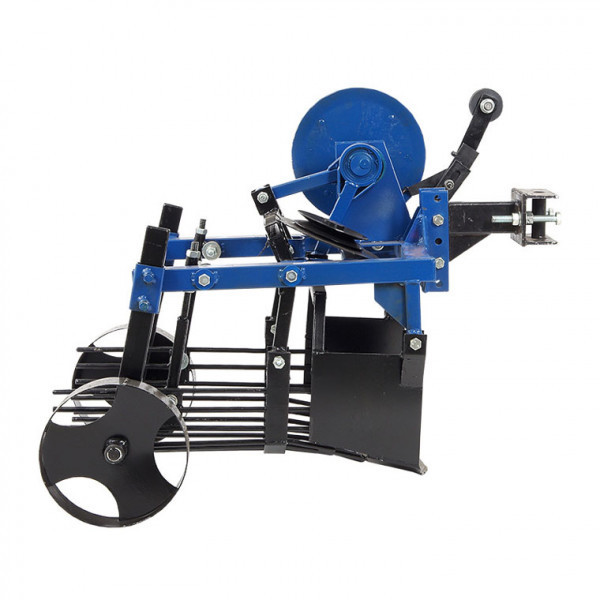

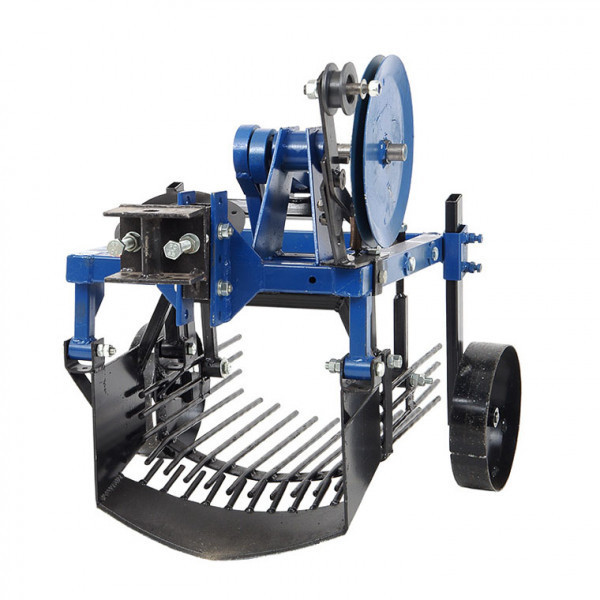

Картоплекопач вібраційний 2х ексцентриковий під мототрактор з гідравлікою (Скаут) (КК13)

Вібраційний картоплекопач може агрегатуватися з водяними мотоблоками від 8 к. с. і мототракторами типу «Скаут Т-12». Для нормальної роботи картоплекопача бажано попередньо очистити ділянку від бадилля.
Принцип роботи
Картоплекопач приводиться в дію за допомогою пасової передачі (ремінь профілю «В»). Оберти від шківа коробки передач мототрактора (мотоблока) передаються на шків картоплекопача. Шків картоплекопача кріпиться на вал, на протилежному боці якого встановлено два ексцентрики із шатунами. Один шатун передає оберти на грохот картоплекопача, інший – на активний ніж. Таким чином працюючі незалежно один від одного ніж і грохот краще підкопують і очищують картоплю. Викопана картопля потрапляє на грохот, де безпосередньо і очищається від землі.
Регулювання глибини викопування здійснюється завдяки причіпному пристрою і опорним колесам.
Принциповою відмінністю від мотоблочного варіанту є використання вдосконаленого натягувача-компенсатора.
Конструкція
У конструкції картоплекопача можна виділити наступні елементи:
рама;
активний ніж;
грохот;
шків;
натягувач-компенсатор ременя;
причіпний пристрій;
опорні колеса;
верхній вал в зборі (вал з підшипниками, ексцентрик, шатун).
Поздовжня рама картоплекопача виготовлена зі сталевої профільної труби перерізом 40 × 40 мм, товщина стінки становить 2 мм, довжина складає 365 мм. Поперечна рама виготовлена з профільної труби того ж перетину, але її довжина становить 450 мм. Також є додаткові перемички і підсилювачі для забезпечення міцності і надійності конструкції.
Активний ніж має ширину 390 мм, товщина становить 5 мм.
Довжина зубців грохота становить 460 мм.
Шків сталевий, діаметр 270 мм.
Для приводу копалки потрібен ремінь профілю «В». Ремінь в комплект не входить! За бажанням замовника можливе постачання ременя В2240 додатковою позицією.
Також, для забезпечення плавної роботи, картоплекопач має регульований натягувач-компенсатор ременя.
Причіпний пристрій стандартний для мотоблоків з двигуном водяного охолодження, типу Zirka-61, і мототракторів типу «Скаут». Є можливість регулювання висоти положення. Тип з'єднання – болтовий.
Опорні колеса кріпляться за допомогою болтового з'єднання, що дає можливість регулювати висоту.
Діаметр верхнього вала становить 30 мм, він має спеціальний паз для регулювання положення шківа (регулювання співвісності) і його фіксації.
Необхідно відзначити, що дана модель була розроблена для мототракторів з шириною колії в межах 700-800 мм. У деяких випадках може знадобитися встановлення універсальної перехідної плити, яка дасть можливість змістити картоплекопалку ближче до лівого колеса.
Габаритні розміри:
висота – 730 мм;
ширина – 680 мм;
довжина – 730 мм;
вага виробу – 46 кг.
