Мульчер для мототрактора "Козак Полтавський" (заднє підключення, ремінь В1400) (КУ24)

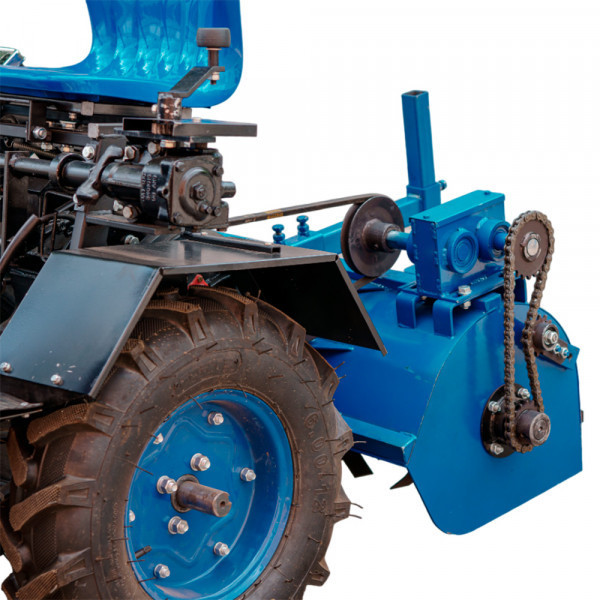

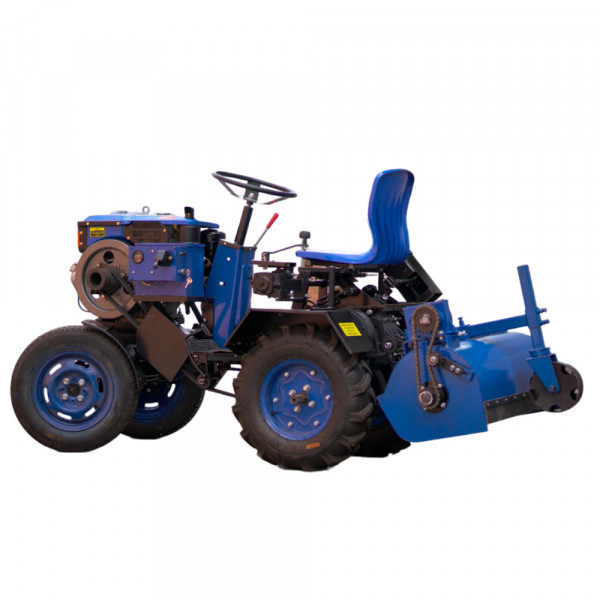

Мульчер для мототрактора "Козак Полтавський" (заднє підключення, ремінь В1400) (КУ24) використовують для подрібнення рослин, порослі, пожнивних залишків тощо. Пристрій може агрегатуватися з мототрактором "Козак Полтавський".
Пристрій приводиться в дію за допомогою пасової передачі. Є дві модифікації: з переднім і заднім підключенням.
Конструкція
Основні елементи мульчера:
Корпус з причіпним пристроєм і захисним кожухом.
Фаркоп.
Вал з ножами.
Редуктор.
Система натягувачів ланцюгової передачі обертання.
Опорне колесо.
Корпус виготовлений з профільної труби, перетин — 40х20х2 мм, двох куточків — 32х32х3 мм, а також кожуха і бічних стінок з листової сталі, товщиною два мм і чотири мм відповідно.
Причіпний пристрій універсальний, підходить для мототракторів на базі КІТ-набору другої версії - "Козак Полтавський".

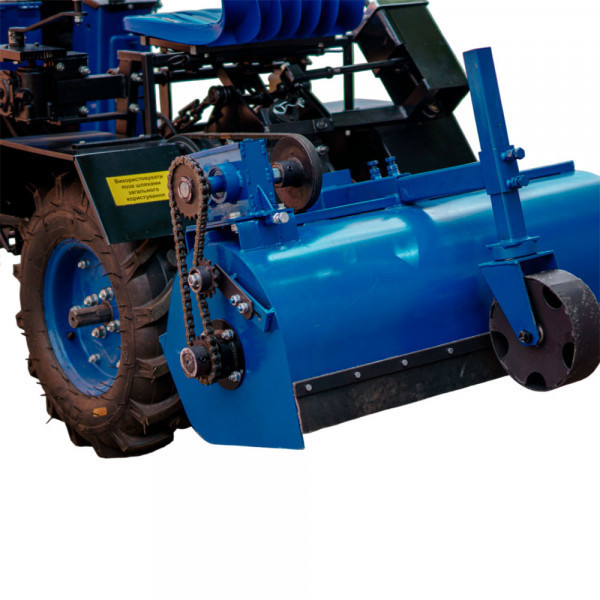

Щоб передати обертання від шківа на вал розроблений спеціальний редуктор з встановленими шестернями оригінальної розробки. Передача крутного моменту здійснюється за допомогою ланцюгової передачі та системи зірочок. Є натягувач ланцюга.

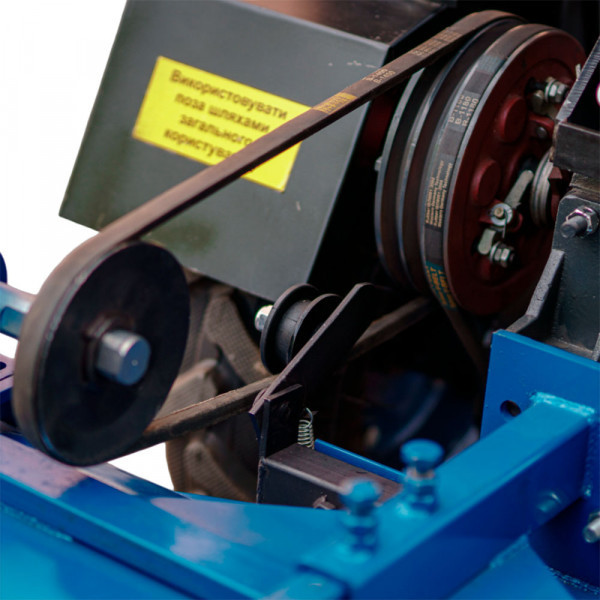

Натяг ременя регулюється зміщенням редуктора (у кріпленні для встановлення редуктора є спеціальні пази).
Ремінь B-1400 входить у комплект.
Вал виготовлений зі сталевої труби діаметром 50 мм, довжиною — 880 мм. До валу, зі зміщенням, приварені кріплення для установки ножів. Вони попарно встановлюються у відповідні кріплення.
Усього на вал мульчера встановлені 36 ножів. Вони виготовлені з конструкційної сталі марки 45, і мають заточене ребро. Товщина ножа становить чотири мм. Також деталі проходять додаткову термічну обробку. Плавну роботу всіх валів забезпечують встановлені підшипники.
В агрегату є спеціальне опорне колесо з можливістю регулювання положення і висоти.
Принцип роботи
Крутний момент від маховика двигуна мотоблока або мототрактора за допомогою пасової передачі передається на шків редуктора, що приводить в дію вал. На іншій стороні вала редуктора встановлена зірочка. Обертання передається на вал через ланцюгову передачу.
Стандартна комплектація:

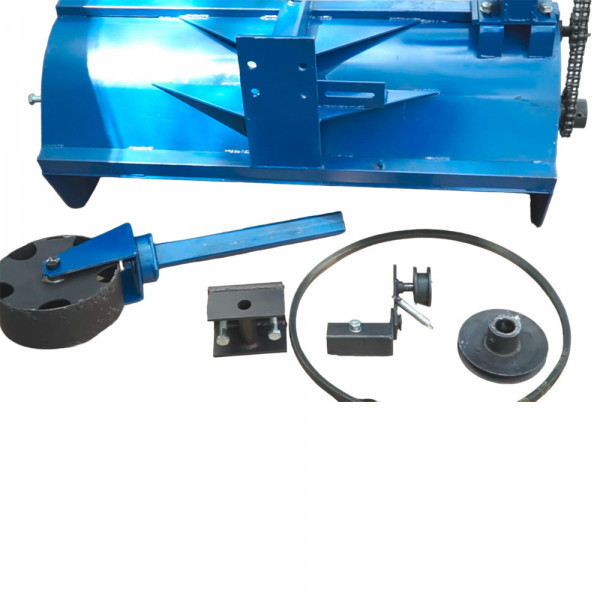

Мульчер у зборі з транспортувальним колесом, ремінь В1400.
Габаритні розміри:
Висота — 544 мм.
Ширина — 1070 мм.
Довжина — 450 мм (без причіпного та опорного колеса).
Вага — 73,46 кг.
