Машинный привод Преобразователь частоты 380 вольт 4 квт.

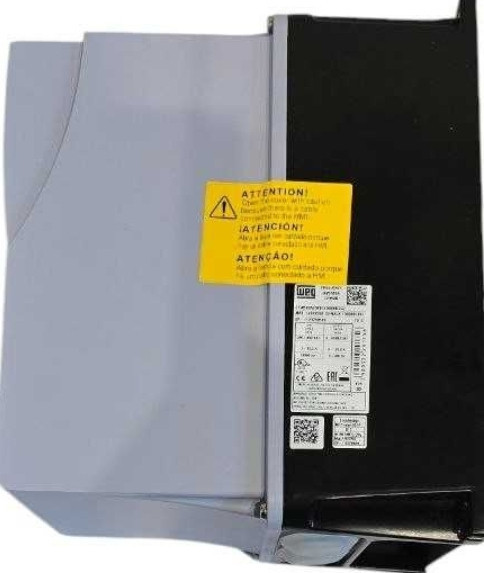

Машинный привод Преобразователь частоты 380 вольт 4 квт. Машинный привод WEG CFW500 380 вольт 4 квт.
Преобразователи частоты серии CFW500 предназначены для регулирования скорости вращения вала, обеспечения плавного пуска, контроля и защиты асинхронных трехфазных электродвигателей с короткозамкнутым ротором. К особенностям преобразователей данной серии относятся: наличие встроенных ПЛК и фильтра ЭМС; скалярное и векторное управление с отображением параметров; воздушный старт; высокая перегрузочная способность; работа при пониженном напряжении; кнопочный пульт управление; возможность On/Offline программирования; модульная конструкция аксессуаров и платы расширения; удобное программирование и компактные размеры.

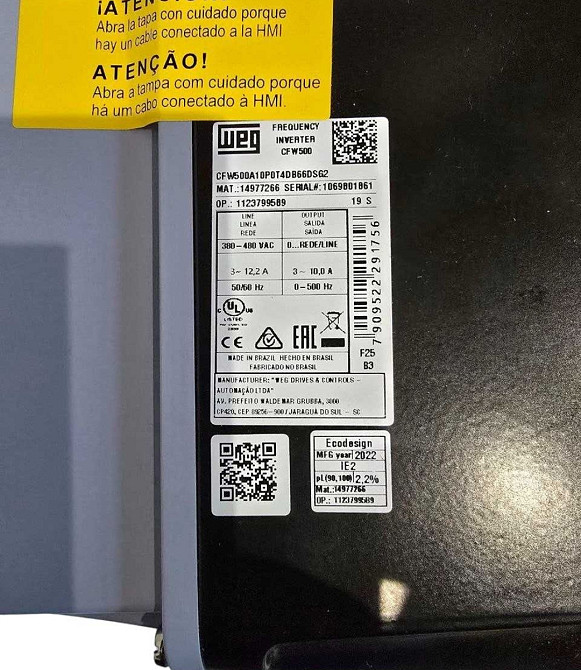

Технические характеристики:
Напряжение питания: 380 В
Количество фаз: 3
Номинальный ток: 10 А
Динамическое торможение: нет
Мощность: 4 кВт
Особенности ПЧ CFW500:
современный дизайн;
широкий выбор способов управления: скалярное или бездатчиковое векторное асинхронными двигателями, векторное с датчиком скорости, управление вектором напряжения для асинхронных и синхронных двигателей;
высокая перегрузочная способность, работа при пониженном напряжении;
SoftPLC (встроенные функции программируемого логического контроллера), возможность On/Off-line программирования
функции безопасного выключения двигателя STO и SS1;
специальный набор функций Pump Genius для каскадного пуска насосного оборудования;
модульная конструкция аксессуаров и плат расширения;
удобное программирование и компактные размеры
температура окружающей среды -10..40 градусов
CFW500 может быть подключен к промышленной сети передачи данных по протоколу CANopen, Profibus-DP, EtherNet/IP, Modbus-TCP, PROFINET IO или DeviceNet, в зависимости от установленного модуля связи.
Гибкость конфигурации позволяет создавать на основе преобразователей частоты серии WEG CFW500 оптимизированное решение для любого применения, такого как:
экструдеры;
конвейерные ленты;
поворотные столы;
грануляторы/палэтизаторы;
сушильные и роторные печи;
дозирующие насосы;
мешалки и миксеры;
намоточные/разматывающие машины и прочее.
Технические характеристики
Номинальная мощность
Источник питания
Допуск отклонения напряжения: вот -15 до +10 %
Частота питания: 50/60 Гц (от 48 до 62 Гц)
Фазовый дисбаланс: ≤ 3 % номинального входного напряжения фаза-фаза
Переходные напряжения и перенапряжения согласно категории III (EN 61010/UL 508C)
Максимум 10 подключений (в сеть питания) за час (1 подключение каждые 6 минут)
Номинальный КПД: ≥ 97 %
Управление
Способ Режим скалярного управления напряжением и частотой
Векторное управление напряжением (VVW) для асинхронных двигателей
Бездатчиковое векторное управление
Векторное управление с обратной связью по скорости
Векторное управление напряжением (VVW) для электродвигателей с постоянными магнитами
Выходная частота От 0 до 500 Гц, разрешение 0,015 Гц
Эксплуатационные характеристики
Режим скалярного управления напряжением и частотой Регулирования частоты вращения: 1 % от номинальной частоты вращения (с компенсацией проскальзывания)
Диапазон изменения частоты вращения: 1:20
Векторное управление напряжением (VVW) для асинхронных двигателей Регулировка частоты вращения: 1% от номинальной частоты вращения
Диапазон изменения частоты вращения: 1:30
Бездатчиковое векторное управление Регулировка частоты вращения: 0,5% от номинальной частоты вращения
Диапазон изменения частоты вращения: 1:100
Векторное управление с обратной связью по скорости Регулирования частоты вращения: 0,1% от номинальной частоты вращения
Диапазон изменения частоты вращения: 1:100
Векторное управление напряжением (VVW) для электродвигателей с постоянными магнитами Регулировка: 0,1 % от номинальной частоты вращения
Диапазон изменения частоты вращения: 1:20
Условия окружающей среды
Температура окружающей среды для CFW500 От -10 до +40 °C - IP20 (типоразмеры от A до E) при установке в ряд и (или) с фильтром защиты от радиоперешкода
От -10 до +50 °C - IP20 (типоразмеры от A до E) без фильтра защиты от радиоперешкода
От 0 до +40 °C - IP20 (размер F) с фильтром защиты от радиоперешкода или без него
Для типоразмеров от A до E, когда рабочие температуры превышают указанные в спецификации, необходимо применять 2% снижения номинального тока на каждый градус Цельсия (°C), ограничиваясь увеличением на 10°C.
Для агрессивных сред
Класс защиты 3С2. Стандартное покрытие внутренних цепей согласно МЭК 60721-3-3 (стандартная модель)
Класс защиты 3C3. Дополнительное покрытие – опционально, согласно МЭК 60721-3-3 (опционально)
Относительная влажность воздуха От 5 до 95%, без конденсации
Высота над уровнем моря До 1000 м (максимальная высота над уровнем моря при нормальных условиях) от 1000 до 4000 м: текущее снижение номинальных характеристик на 1% на каждые 100 м, превышающих
Степень загрязнения 2 (EN 50178 и UL 508C), с непроводным загрязнением
Конденсация не должна вызывать проводимость накопившихся остатков.
Входи 1)
Аналоговый 1 аналоговый вход: от 0 до 10 В или от 0 до 20 мА или от 4 до 20 мА (определяет себя при настройке преобразователя)
Ошибка линеариизации ≤ 0,25 %
Импеданс: 100 кОм для входа по напряжению, 500 Ом для входа по току
Программируемое функциональное назначение, включая вход под РТС – датчик температуры
Максимально допустимое напряжение на входе: 30 пост. тока
Дискретные 4 дискретных входа
Программируемое функциональное назначение.
Активный высокий (PNP): максимальный низкий уровень 15В пост. тока; минимально высокий уровень 20В пост. тока
Активный низкий уровень (NPN): максимальный низкий уровень 5В пост. тока; минимально высокий уровень 9В пост. тока Максимальная входное напряжение: 30В пост. тока
Входной ток: 4,5 мА
Выходы 1)
Аналоговый 1 аналоговый выход: от 0 до 10 В или от 0 до 20 мА или от 4 до 20 мА (определяет себя при настройке преобразователя)
Ошибка линеариизации ≤ 0,25 %
Программируемое функциональное назначение.
Импеданс нагрузки ≥ 10 кОм (для выхода 0–10 В) или ≤ 500 Ом (для выхода 0–20 мА / 4–20 мА)
Реле 1 реле с перекидным контактом
Максимальное коммутационное напряжение: 240 В перемен. тока Максимальный коммутационный ток: 0,5 А
Программируемое функциональное назначение
Транзистор 1 цифровой выход с изолированным коллектором открытого типа (с использованием в качестве источника питания 24В пост. тока)
Максимальный ток: 150 мА (максимальная мощность источника питания 24В пост. тока) 2)
Источник питания Источник питания 24В пост. тока
Максимальный ток потребления: 150 мА 2)
Источник питания 10В пост. тока.
Максимальный ток потребления: 2 мА
Обмен данными Сменный модуль на выбор пользователя Передача данных через полевые шины: Modbus-RTU, CANopen, DeviceNet, Profibus-DP, EtherNet/IP, Modbus-TCP, PROFINET IO
Интерфейсные порты связи: USB, RS485 и RS232
Обеспечение безопасности эксплуатации преобразователя Обнаружение неисправности или аварийной ситуации Межфазная перегрузка током/короткое замыкание на выходе
Максимальный ток между фазой и землей/короткое замыкание на выходе
Сниженное/повышенное напряжение в сети
Перегрев радиатора
Перегрузка электродвигателя
Перегрузка в силовом модуле
Наружная неисправность/аварийный сигнал
Программная ошибка

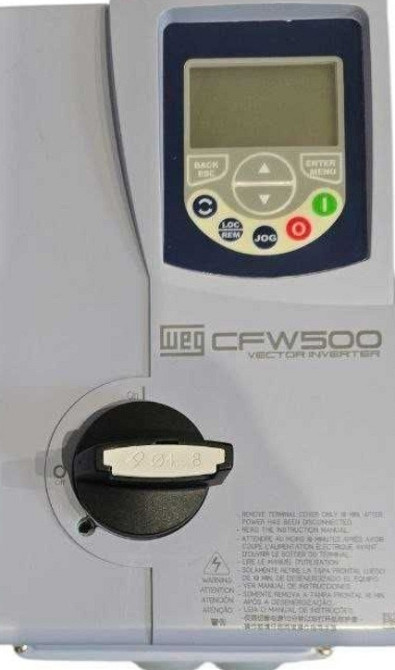

Интерфейс управления "человека-машина" Стандартный (встроенный в привод CFW500) 9 клавиш: пуск/Остановка, увеличение/уменьшение параметра, выбор направления вращения, режим работы с фиксированной скоростью, переключение режимов местного/дистанционного управления, назад/выход и ввод/меню
ЖК-дисплей — позволяет получить доступ ко всем настройкам и изменять их
Точность отображения настроек:
Ток: 5% от номинального
Разрешение скорости: 0.1 Гц
Степень защиты корпуса
IP20 Типоразмеры A, B, C, D, E и F
IP66 Типоразмеры A и B (от 1,0 до 31 A)
