Картофелесажатель цепной для мотоблока (КС3)

Картофелесажатель цепной для мотоблока (КС3)

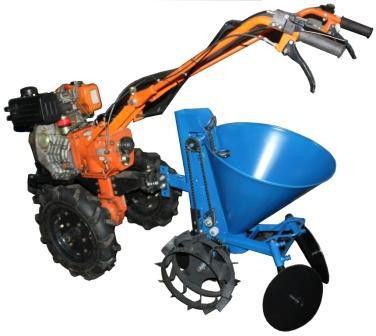

Однорядная цепная картофелесажалка предназначена для механизации посадки картофеля. Агрегатируется с мотоблоками и мототракторами мощностью от 6 л.с.
Принцип действия картофелесажалки:

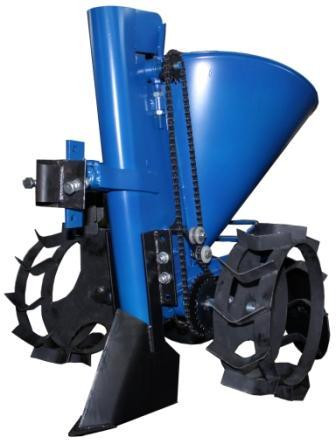

Привод механизма посадки приводится в действия от опорных колес через приводной вал. Вращающий момент с приводного вала передается на механизм посадки через цепную передачу, оснащенную роликовым натяжителем. Натяжитель необходим для исключения провисания цепи после регулирования шага посадки. Регулировка производится путем перемещения цепи на дополнительные звездочки.
Конструкция основных узлов картофелесажалки для мотоблока:
Опорные колеса и приводной вал:
колеса-грунтозацепы имеют диаметр 340 мм, толщина обода - 3 мм, ширина — 110 мм;
диаметр приводного вала 25 мм.
Механизм посадки

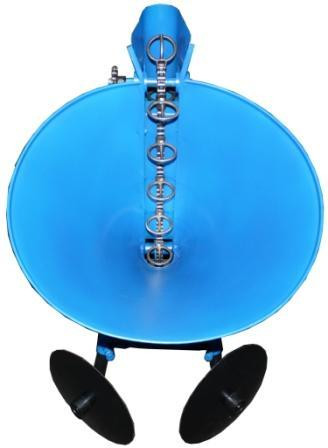

Основной узел картофелесажалки — бункер с шахтой в которой размещен механизм посадки. В шахте расположены опорные звездочки с цепью и корзинками. В механизме посадки используется приводная цепь ПР-12,7 — 18,2 (муравей, число звеньев 98), на ней установлено 12 корзинок диаметром 50 мм.
Бункер для картофеля емкостью 20 литров изготовлен из листовой стали толщиной 0,8 мм.

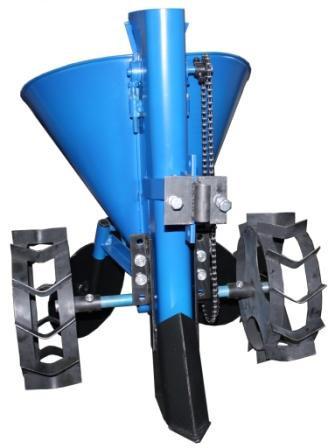

Килевидный сошник картофелесажалки изготовлен из листовой стали толщиной 2 мм. Киль сошника усиленный, толщина - 3 мм.
Для загортания посаженого картофеля и создания грунтового гребня на раму из стального уголка 32х32х3 мм, установлены регулируемые дисковые окучники диаметром 275 мм и толщиной 2 мм. Плавное и надежное вращение каждого диска обеспечивает пара 202 подшипников.
Прицепной узел
В зависимости от модели тягового агрегата, картофелесажалка может комплектоваться различными прицепными узлами. Прицепной узел крепится с помощью болтовых соединений к специальному кронштейну. Для обеспечения стабильной работы картофелесажалки на неровностях почвы, кронштейн закреплен на подвижной втулке.
Стандартная комплектация:
картофелесажалка цепная;
прицепное устройство;
приводные колеса – 2 шт.;
дисковые загортачи – 2 шт.;
сошник килевидного типа.
Технические параметры:
габаритные размеры: 900х700х950 мм;
шаг посадки картофеля: z1 – 26 ≈ 250 мм, z2 – 36 ≈ 200 мм;
глубина посадки: 50 - 100 мм;
рекомендованный диаметр картофеля: 40 мм;
ширина колеи: 550, 650 мм;
масса: 31 кг.
