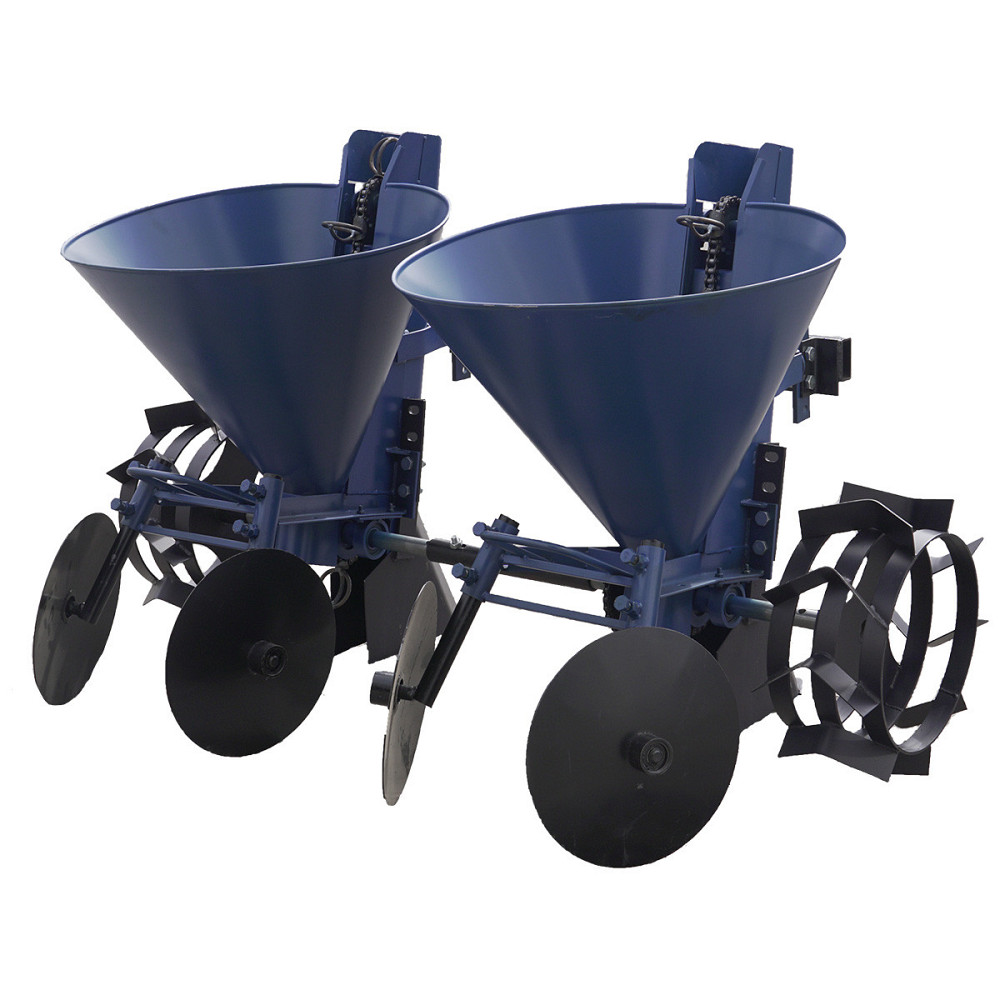

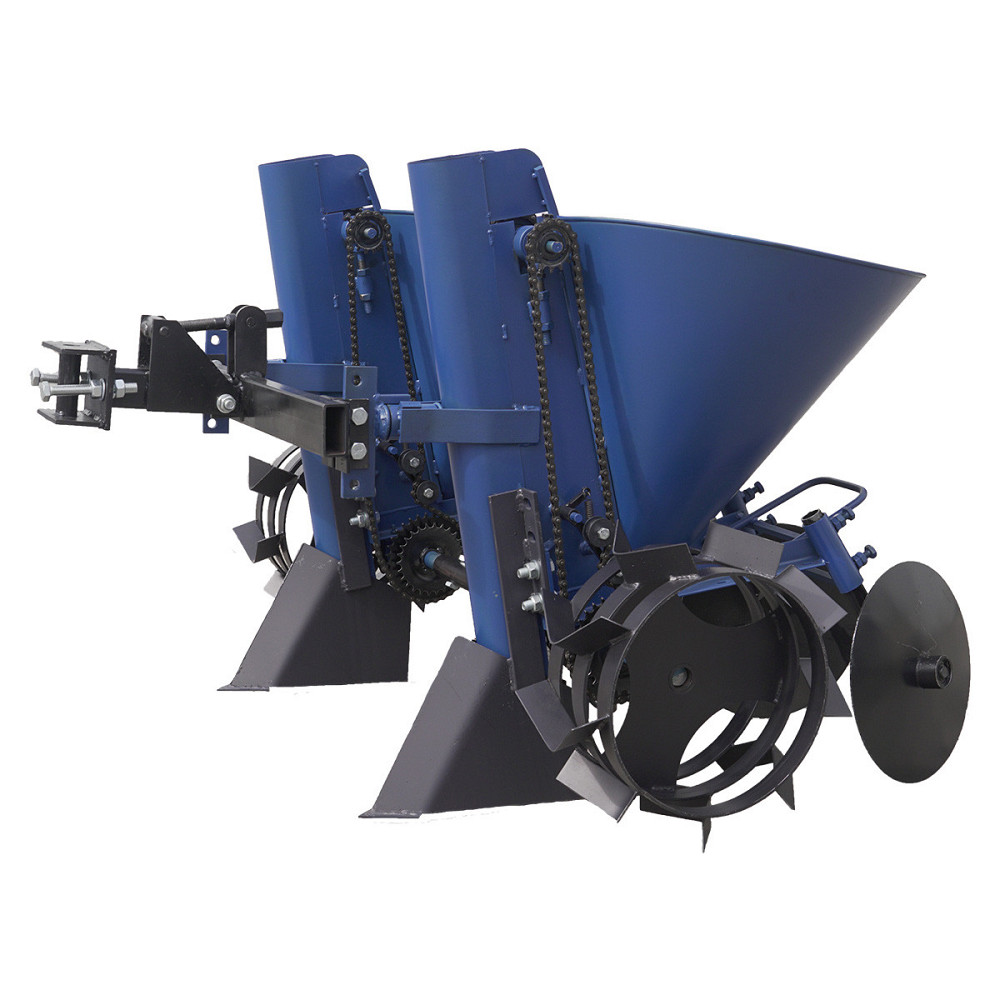

Картофелесажалка двухрядная цепная к мототрактору (фиксированное междурядие) (КС17)

Наименование в прайсе: Картоплесаджалка 2-р. ланцюгова до мототрактора (фіксоване міжряддя), КС17.
Двухрядная цепная картофелесажалка предназначена для механизации посадки картофеля с помощью мототрактора. За основу взята хорошо зарекомендовавшая себя цепная картофелесажалка АПК-Ц.
Принцип действия картофелесажалки
Привод механизма посадки приводится в действие от опорных колес через приводной вал. Вращающий момент с приводного вала передается на механизм посадки через цепную передачу, оснащенную роликовым натяжителем. Цепная передача имеет две ведущие звёздочки с 36 и 26 зубьями. Регулировка производится путем перемещения цепи на дополнительную звездочку. При переходе с шага посадки 200 мм на шаг 250 мм потребуется изъятие из цепи двух звеньев.
Конструкция основных узлов картофелесажалки для мототрактора
1. Опорные колеса и приводной вал:
колеса-грунтозацепы имеют диаметр 360 мм, толщина обода – 3 мм, ширина – 150 мм;
диаметр приводного вала – 25 мм.
Валы двух картофелесажалок соединены между собой при помощи полого вала, изготовленного из стальной трубы.
2. Механизм посадки
Основной узел картофелесажалки для мототрактора – бункер с шахтой, в которой размещен механизм посадки. В шахте расположены опорные звездочки с цепью и корзинками. В механизме посадки используется приводная цепь ПР-12,7 – 18,2 (муравей, число звеньев – 98), на ней установлено 12 корзинок диаметром 50 мм.
Бункер для картофеля емкостью 20 литров изготовлен из листовой стали толщиной
0,8 мм.
Килевидный сошник картофелесажалки изготовлен из листовой стали толщиной 2 мм. Киль сошника усиленный, толщина – 3 мм.
Для засыпания посаженого картофеля землей и создания грунтового гребня на раму из стального уголка 32 × 32 × 3 мм установлены регулируемые дисковые окучники диаметром 275 мм и толщиной 2 мм. Плавное и надежное вращение каждого диска обеспечивает пара 202 подшипников.

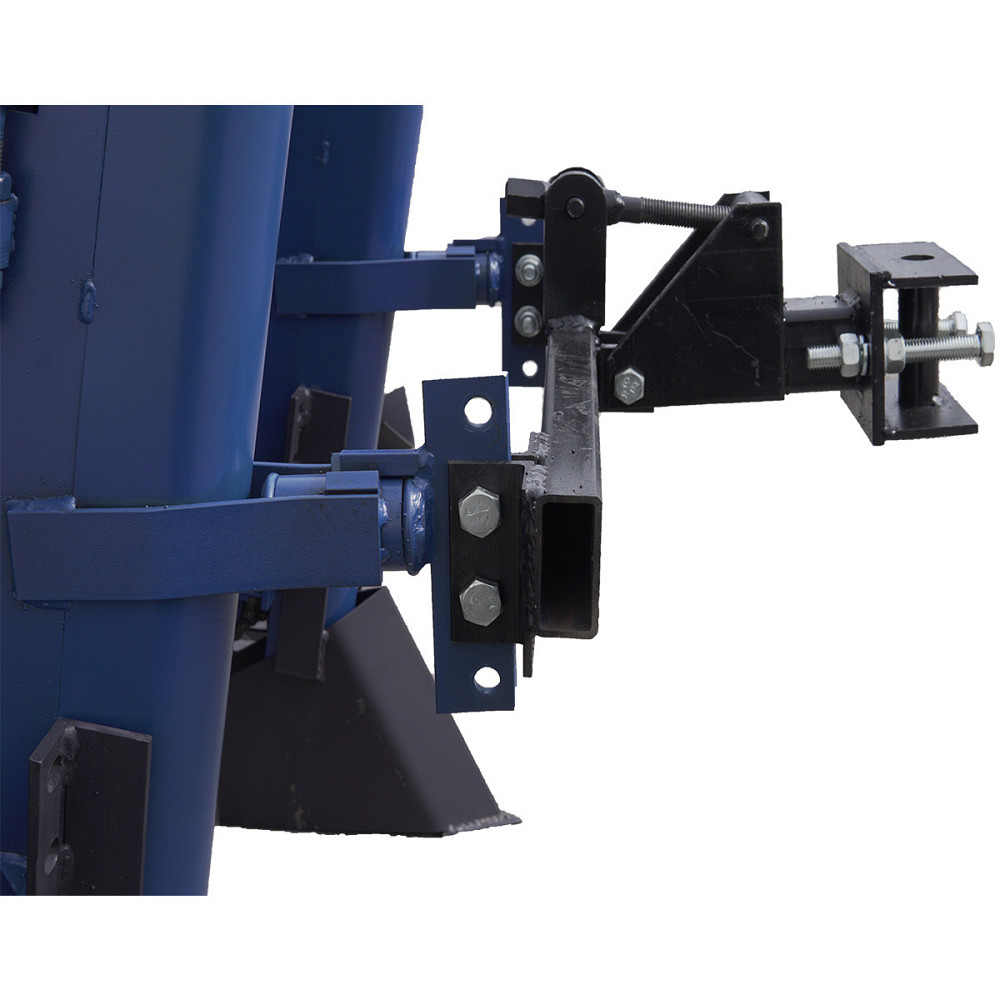

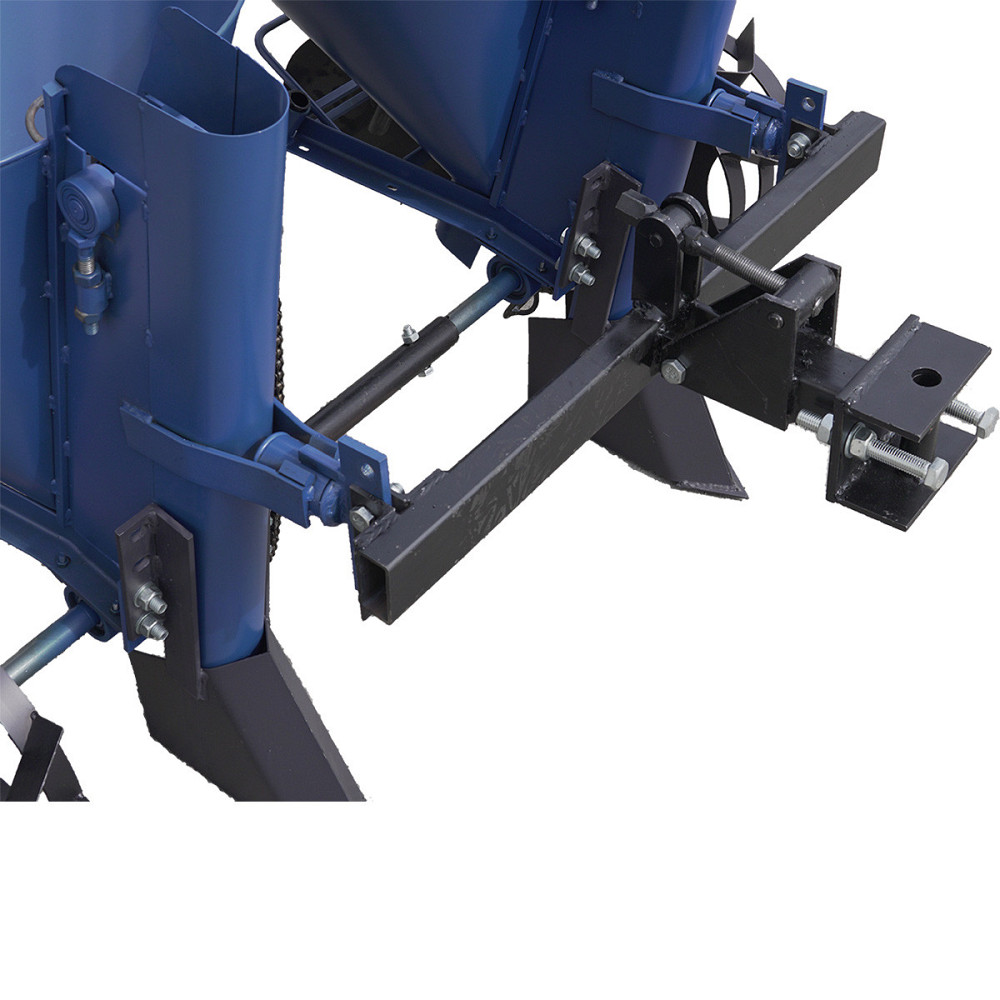

3. Прицепное устройство.
Характерным отличием данной модели является специальное прицепное устройство, которое состоит из рамы с креплениями для двух картофелесажалок для мотоблока и регулируемого прицепного узла. Узлы крепления сажалок к раме приварены, что позволяет высаживать картофель с фиксированной шириной междурядий – 600 мм.
Стандартная комплектация:
картофелесажалка цепная – 2 шт.;
прицепное устройство;
соединительный полый вал – 1 шт.;
приводные колеса – 2 шт.;
дисковые загортачи – 4 шт.;
сошник килевидного типа – 2 шт.
Технические параметры
Габаритные размеры: 1100 × 1380 × 950 мм.
Шаг посадки картофеля: Z2 – 36 ≈ 200 мм (базовая установка), Z1 – 26 ≈ 250 мм (требуется изъятие из цепи 2 звеньев).
Глубина посадки: 50-100 мм.
Рекомендованный диаметр картофеля: 40 мм.
Ширина колеи, фиксированная: 600 мм.
Вес – 69,3 кг.
