Комплект для посадки картоплі d=340 Форте (Z-105) (КС16)

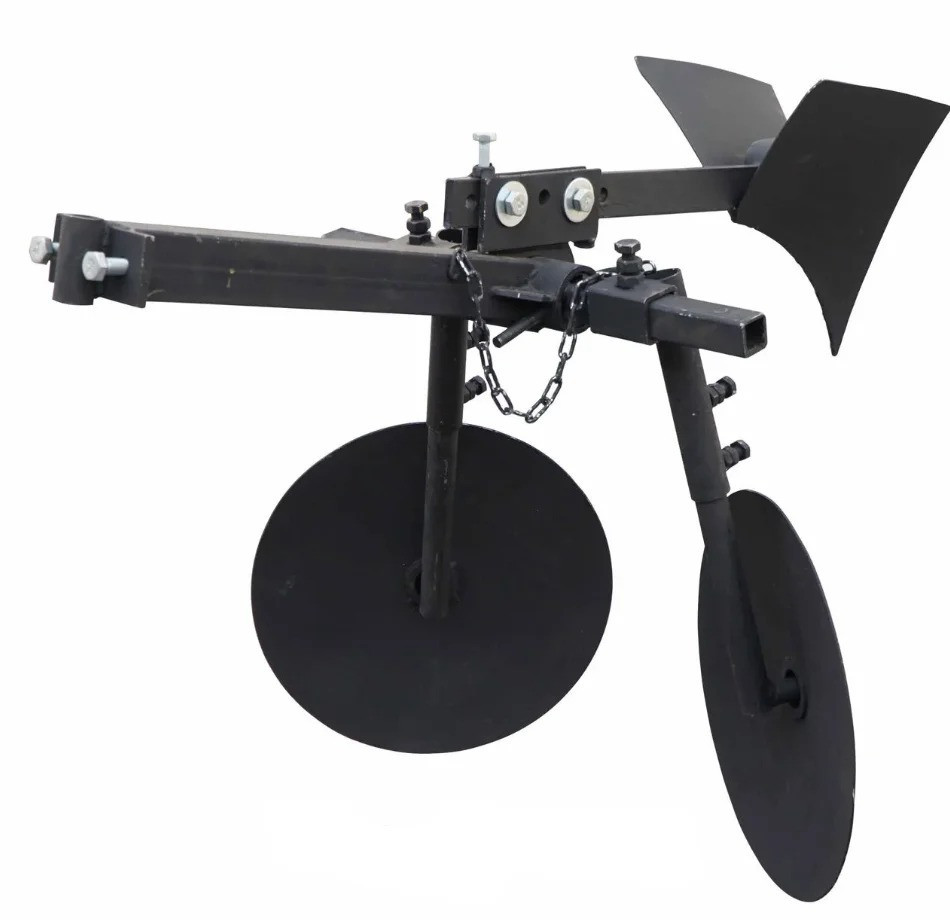

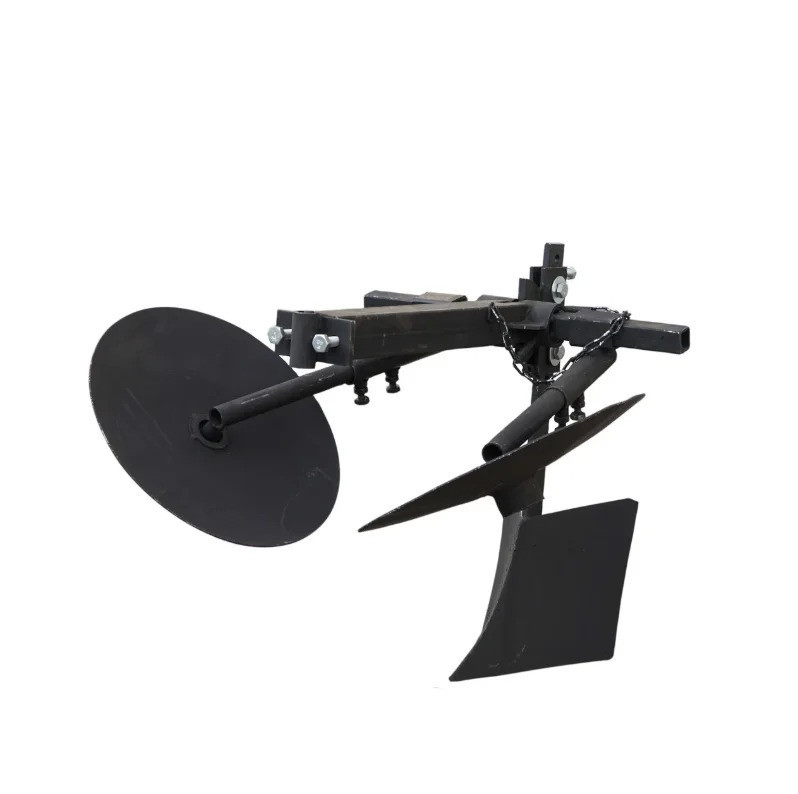

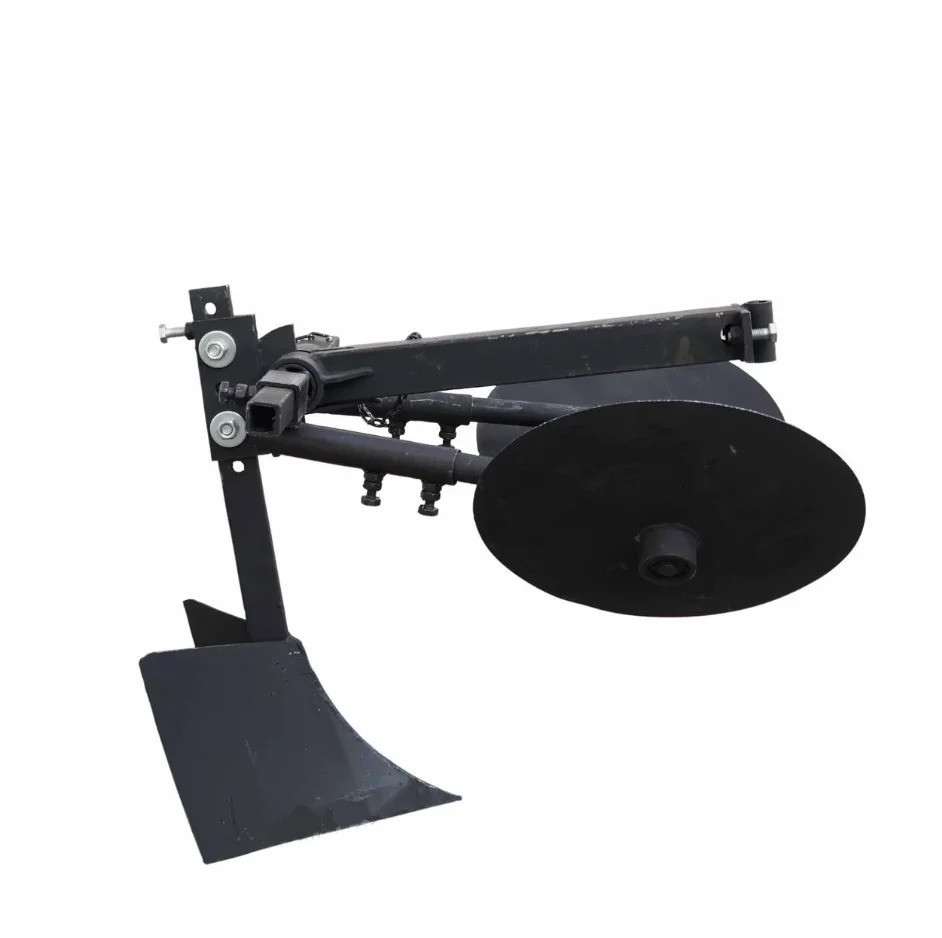

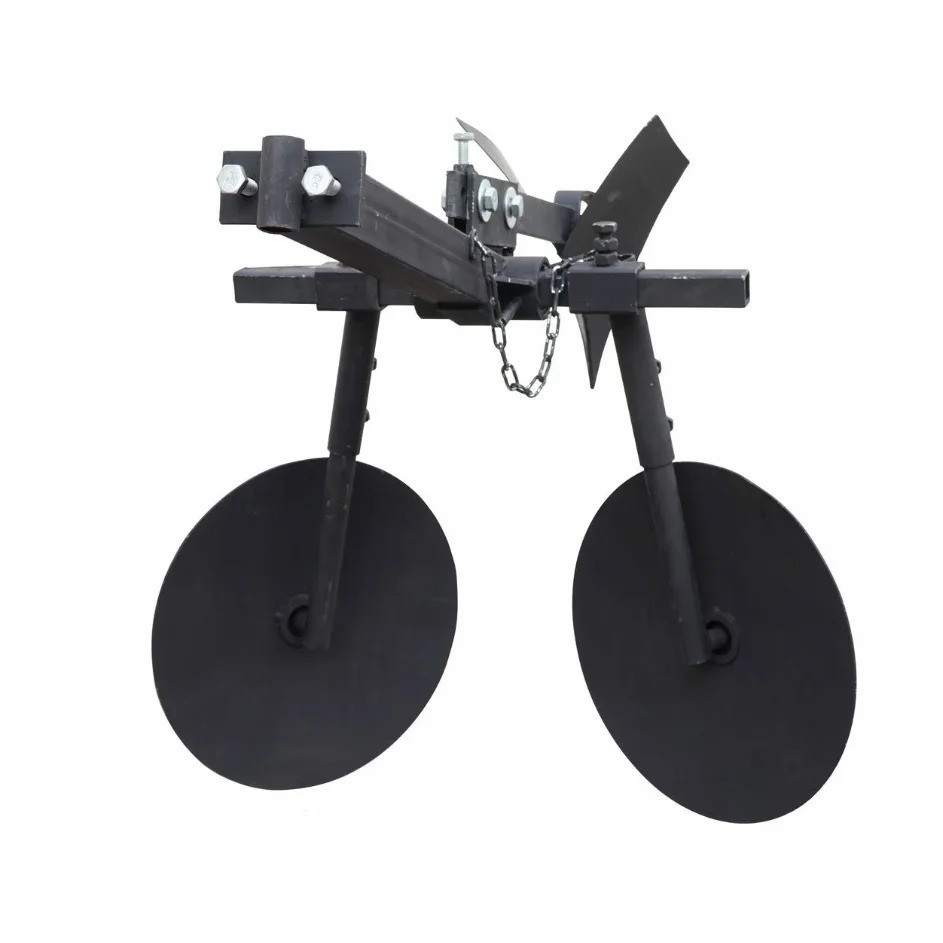

Комплект для посадки картоплі «Форте» (Z-105) – це навісне обладнання, призначене для механізованої посадки картоплі за допомогою мотоблока з двигуном повітряного охолодження. Мотоблок повинен бути оснащений причіпним вузлом типу Zirka-105. В основі даного комплекту для посадки поворотний механізм, який з одного боку має кріплення для встановлення сошника, а з протилежного – кріплення для встановлення дискових окучників. Цей пристрій в народі може називатися «картоплесаджалка поворотна».
Комплект КС16 призначений для посадки картоплі на попередньо оброблених і підготовлених ґрунтах, при вологості ґрунту не більше 30%.
Особливості конструкції комплекту для посадки картоплі
Поворотна картоплесаджалка приєднується до мотоблока за допомогою передньої частини зчіпки з втулкою (висота 60 мм, внут. Ø18,5 мм). Передня частина зчіпки зварна, приварена до рами і укомплектована розпірними болтами.
Рама виготовлена з профільної труби перерізом 50 × 50 мм, товщина стінки складає 2 мм, довжина – 240 мм. Є фіксатор поворотного механізму. Обертання відбувається на 90° в площині руху мотоблока.
Для кріплення окучників комплект для посадки картоплі має втулки з болтовим кріпленням, які дозволяють регулювати кут і висоту їх розташування. Кріплення окучників дає можливість регулювати ширину між ними. Дискові окучники виготовлені з листової сталі товщиною 2 мм і мають діаметр 340 мм. Легке обертання забезпечують два встановленні 203-х підшипники.
Сошник має стійку, яка виготовлена зі сталевої смуги 10 × 50 × 400 мм і має 6 кріпильних отворів діаметром 12,5 мм. Вони забезпечують можливість регулювання висоти положення сошника. Крило сошника виготовлено з листової сталі товщиною 2 мм.
Принцип дії поворотної картоплесаджалки
Повний цикл посадки відбувається за три етапи, один з яких виконується вручну. При першому етапі сошником нарізується борозна, після чого картопля вручну укладається в грядку. Потім слід привести поворотний механізм в стан, при якому окучники знаходяться в робочому положенні. Роблячи прохід в зворотному напрямку, грядка з картоплею присипається землею.
Стандартна комплектація:
поворотний механізм з причіпним пристроєм – 1 шт.,
дискові окучники Ø340 мм – 2 шт.,
сошник – 1 шт.
Технічні характеристики
Вага пристрою – 14,9 кг.
