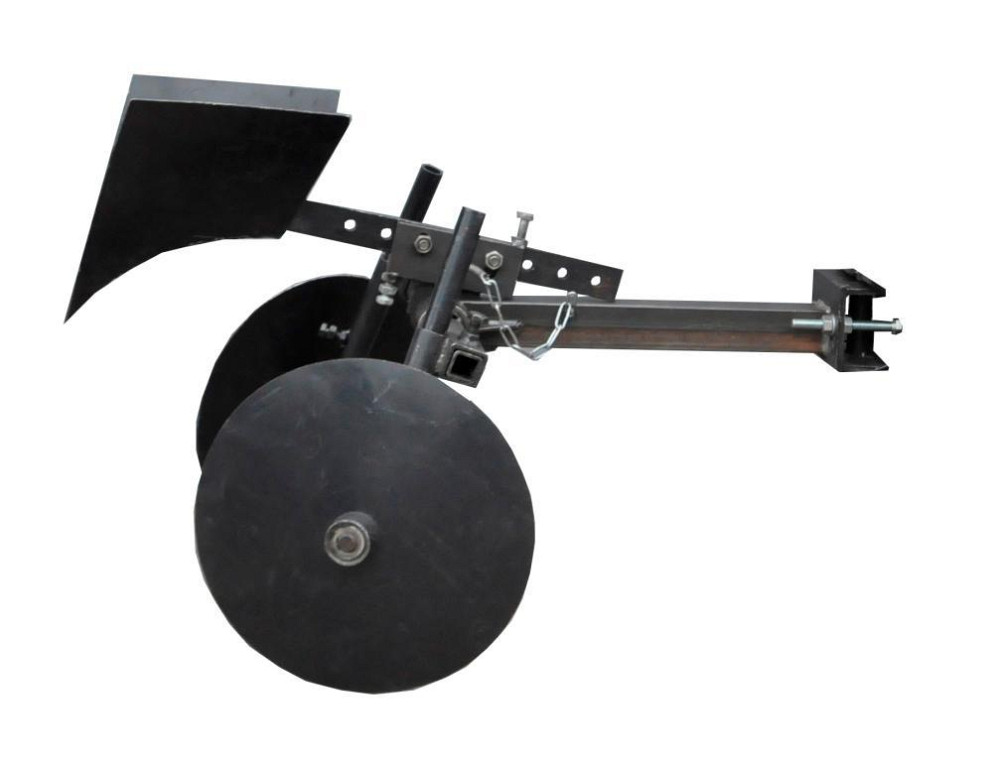

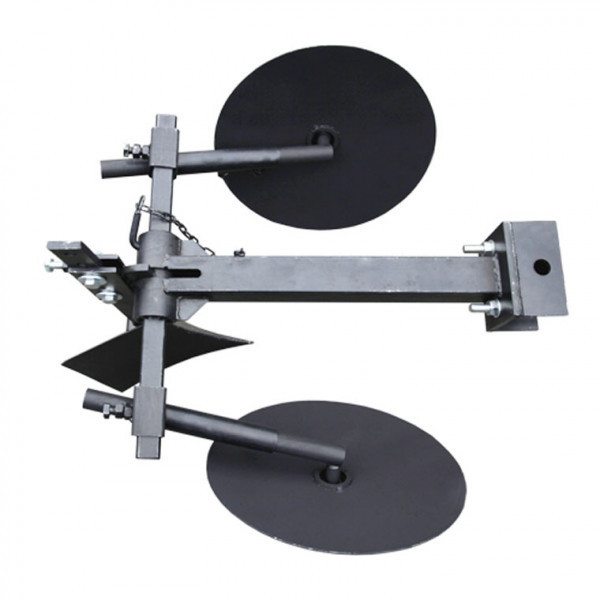

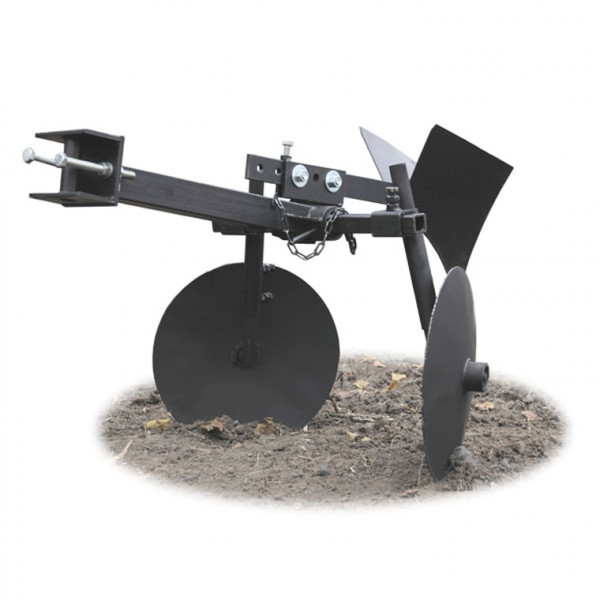

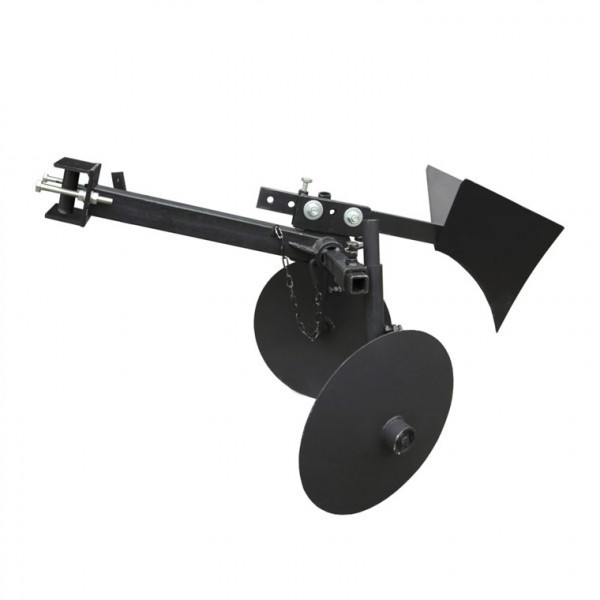

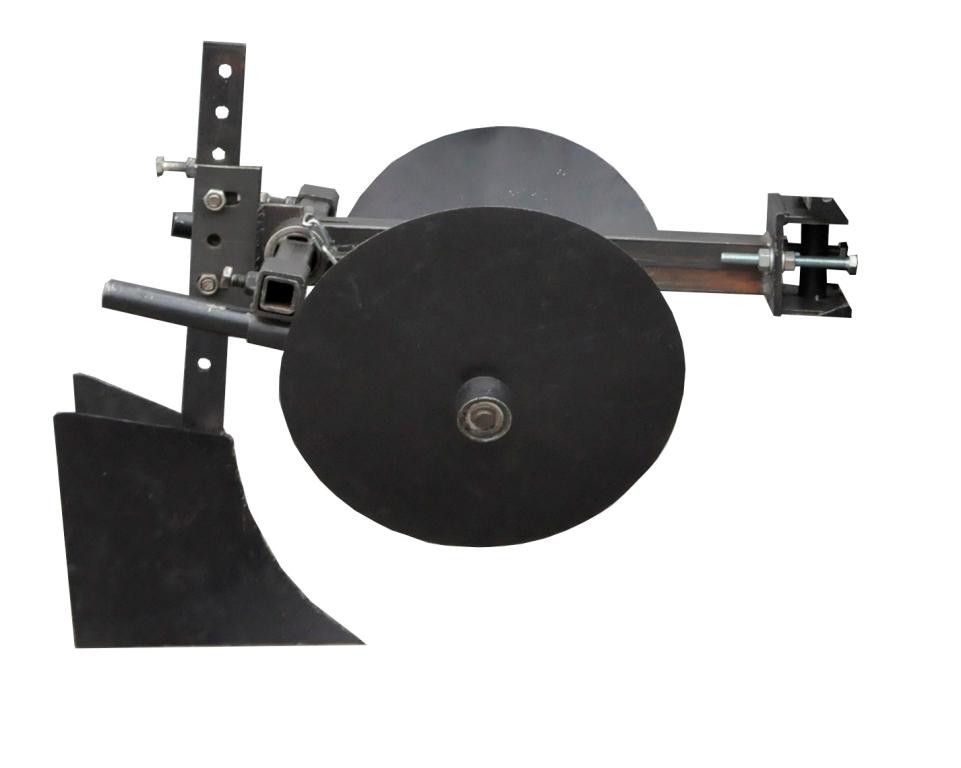

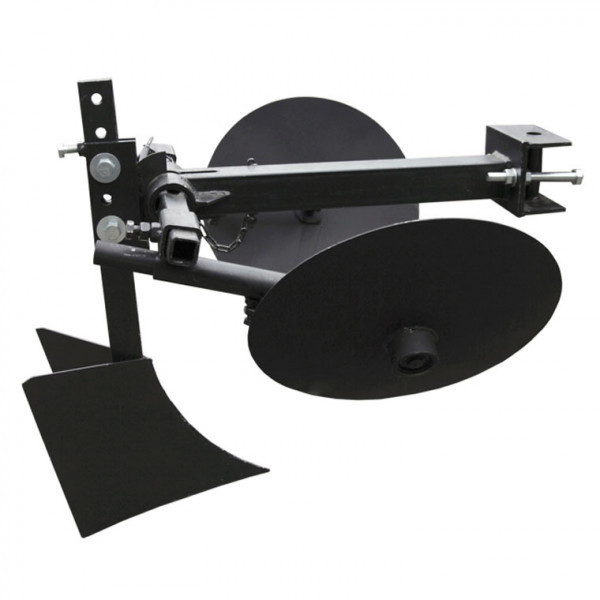

Комплект для посадки картоплі d340 Форте (Z-61) (КС7)

Комплект для посадки картоплі «Форте» представляє собою поворотний механізм, який з одного боку має кріплення для встановлення сошника, а з протилежного – кріплення для встановлення дискових окучників. Цей пристрій підходить для підключення до мотоблоків з двигуном водяного охолодження. Комплект КС7 призначений для посадки картоплі на попередньо оброблених і підготовлених ґрунтах, при вологості ґрунту не більше 30%.
Поворотний механізм був створений спеціально для мотоблоків з двигуном водяного охолодження, у яких немає можливості регулювання ручок по висоті, але він також підходить і до мотоблоків, у яких ця можливість є.
Особливості конструкції
Приєднання до мотоблока здійснюється за допомогою причіпного вузла з втулкою (висота 94 мм, внутр. Ø21 мм). Причіпний вузол зварної конструкції. Є розпірні болти.
Рама виготовлена з профільної труби 50 × 50 × 2 × 240. Є фіксатор поворотного механізму. Обертання відбувається на 90 градусів в площині руху мотоблока.
Є втулки для кріплення окучників (болтове кріплення), це дає можливість регулювати положення висоти і робочого кута окучників. Кріплення окучників мають можливість регулювання ширини обробки.
Дискові окучники виготовлені з листової сталі товщиною 2 мм і мають діаметр 340 мм. Встановлено два 203-х підшипника.
Сошник має стійку, виготовлену зі сталевої смуги 10 × 50 × 400 мм, яка має 6 отворів діаметром 12,5 мм. Ці кріпильні отвори забезпечують можливість регулювання висоти положення сошника. Крило сошника виготовлено з листової сталі 2 × 213 × 345 мм.
Принцип дії
Повний цикл посадки відбувається за два заходи. При першому ви нарізаєте грядку за допомогою сошника, після чого потрібно вручну укласти картоплю в грядку. Після цього переводите поворотний механізм в положення, при якому окучники знаходяться в робочому стані – внизу. Роблячи прохід в зворотному напрямку, ви присипаєте грядку з картоплею землею.
Стандартна комплектація:
поворотний механізм з причіпним пристроєм – 1 шт.;
дискові окучники Ø340 мм – 2 шт.;
сошник – 1 шт .
Технічні характеристики:
Вага пристрою – 16,2 кг.
