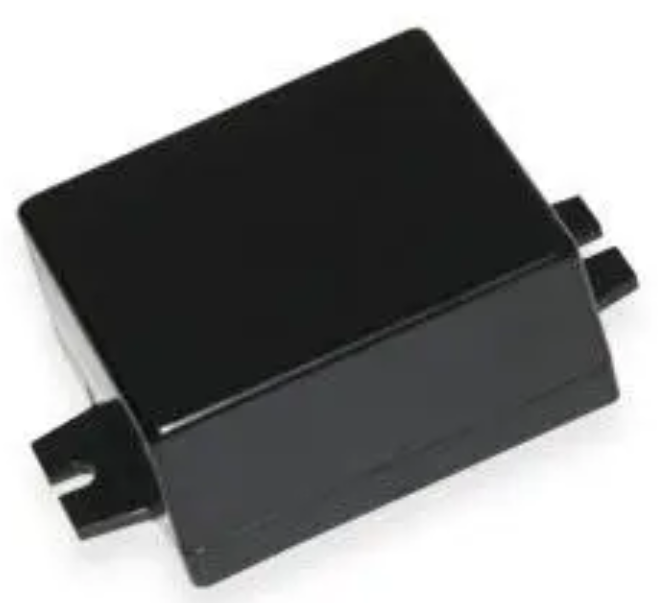

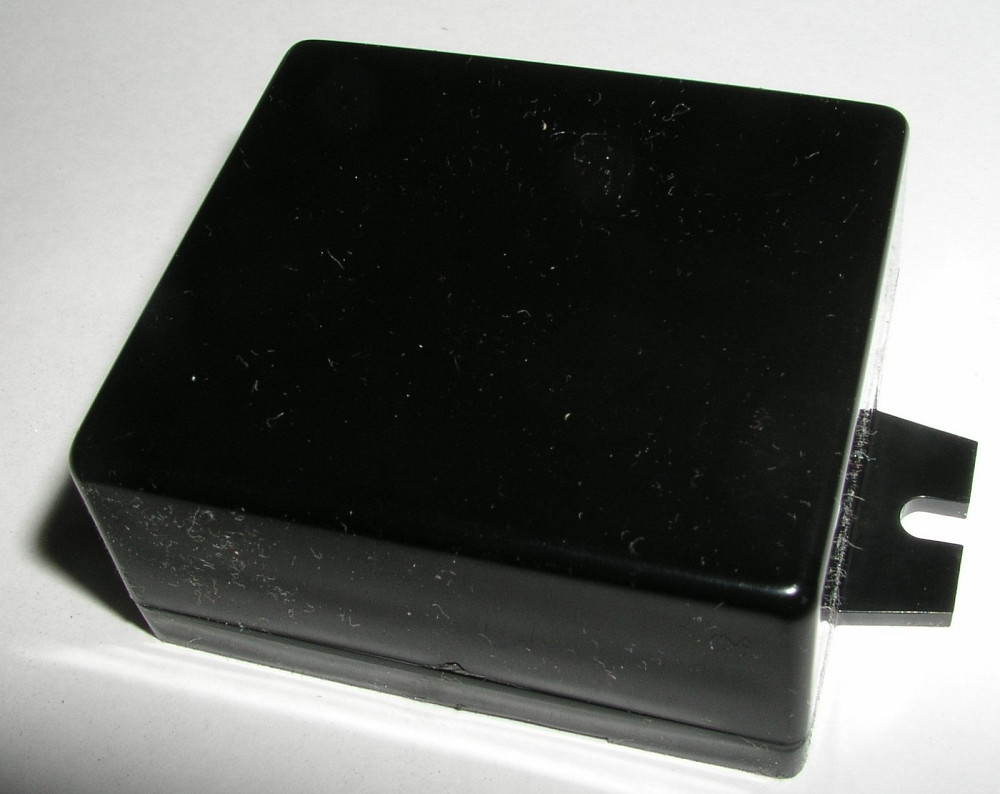

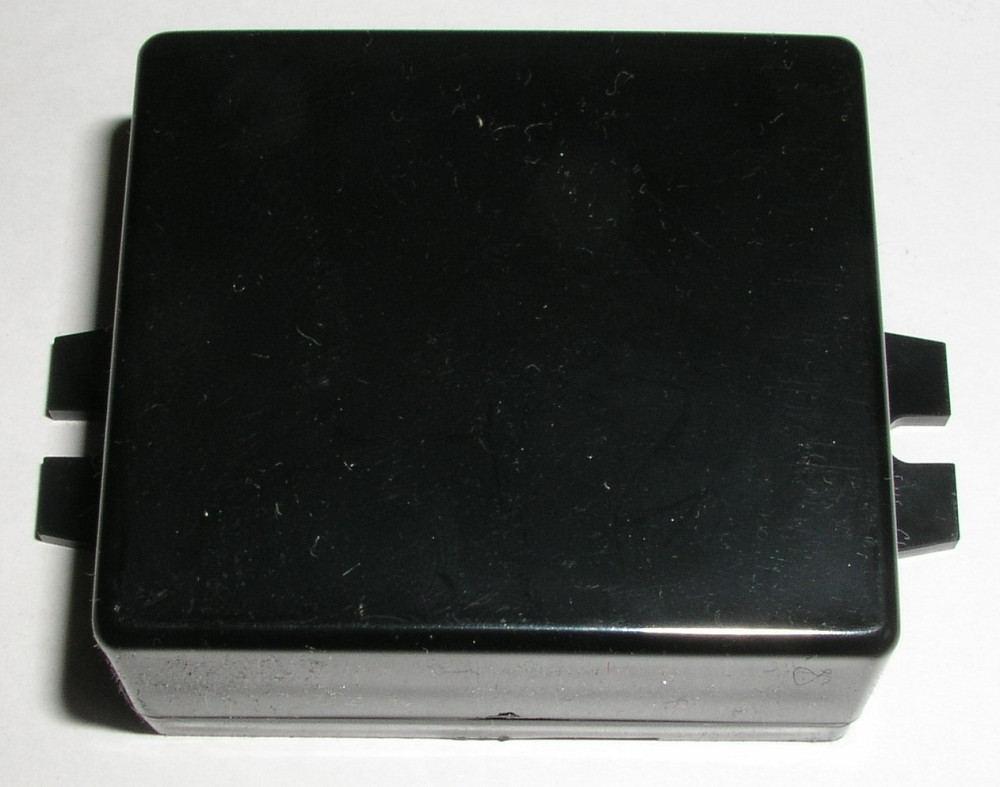

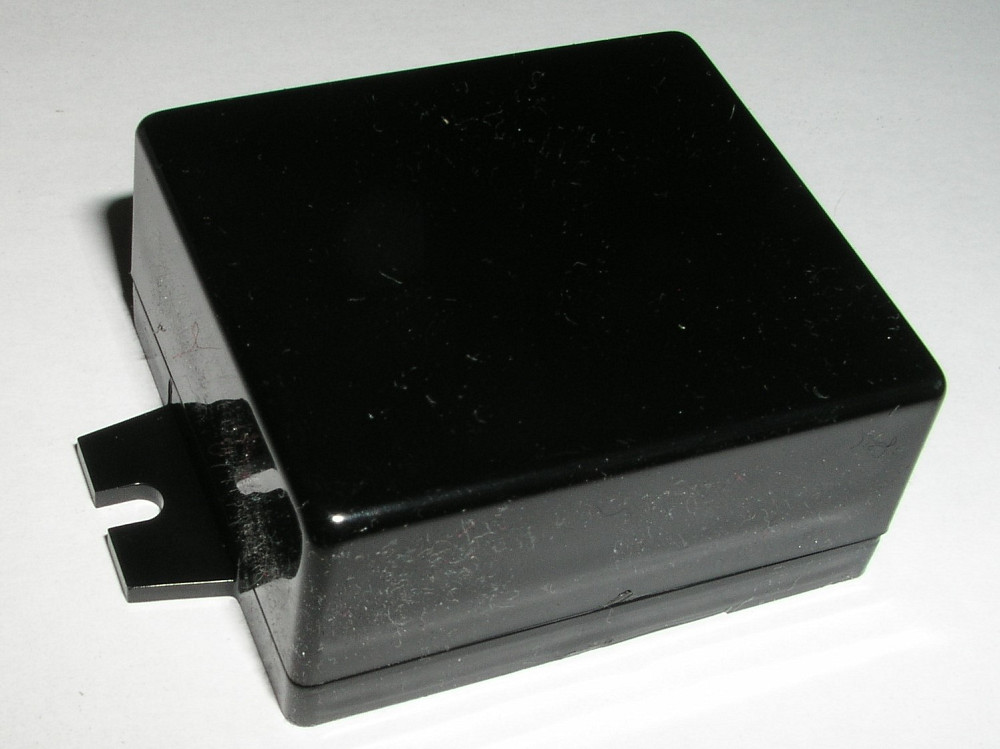

Обмежувач пускового струму LIVOLO для LED світильників, драйверів і блоків живлення до 2000 Вт, 10А (VL-PJ02)

призначений для захисту вимикачів і реле від пошкоджень, які виникають під час підключення ємнісних навантажень із високими пусковими струмами. Це особливо актуально для сучасних електроприладів, таких як імпульсні блоки живлення, світлодіодні лампи, драйвери для LED-стрічок і модулів, а також люмінесцентні лампи з дроселем та стартером. Існує проблема: під час включення деякі прилади здатні споживати значно вищий струм, ніж їхня номінальна потужність.  в момент запуску може споживати у 30–40 разів більше енергії (це 120-160 Вт). Це створює надмірне навантаження на контакти вимикачів та реле, що може призвести до їх залипання або пошкодження. ми використали професійний осцилограф та зібрали спеціальну електричну схему для фіксації моменту включення світильника. Під час тестування було отримано показові результати, які чітко підтверджують надмірні стрибки навантаження при запуску LED-ламп. Стрибок струму при запуску світлодіодного світильника На графіку ми бачимо момент включення світильника потужністю 5 Вт. Кожна клітинка відповідає 10 амперам, і чітко видно, що пусковий струм досягає позначки у 30А. Для більшої наочності: у перші мілісекунди після подачі живлення лампа на 5 Вт фактично споживає енергію, еквівалентну . Пізніше струм швидко падає, і споживання повертається до номінальних 5 Вт.  Стрибки струмів перевантажують контакти вимикачів. Контакти можуть «залипнути» від іскри, і вимикач перестає працювати. Недобросовісні виробники економлять на схемотехніці задля здешевлення вартість ламп.   На графіку видно роботу лампи . На відміну від дешевих аналогів, виробник подбав про електроніку — пусковий струм значно нижчий і безпечний для вимикачів та реле. Попри великі стрибки струму, автоматичні вимикачі не реагують, адже тривалість імпульсу занадто коротка. Для спрацювання автомату потрібен імпульс 8–15 мілісекунд, а у світильників він значно менший.   Використання модуля Livolo VL-PJ02 дозволяє: Модуль підходить як для побуту, так і для промисловості — скрізь, де необхідно захистити контакти вимикачів та виконавчих реле від високих пускових струмів. Як працює модуль: У такому випадку виручає пристрій плавного пуску. Він обмежує пусковий струм у момент включення й захищає реле та вимикачі від пошкоджень.  Модуль встановлюється у мережу 220В — послідовно з навантаженням, у розрив фазного та нульового проводу. Монтаж максимально простий і не потребує складних налаштувань. На графіку показано результат роботи Livolo VL-PJ02. Той самий  LED-світильник, який раніше давав стрибок у 30А, із застосуванням модуля видає пусковий струм у . Це підтверджує ефективність пристрою та його користь для захисту вимикачів і реле. Не варто економити на якісних світильниках. Дешеві аналоги створюють надмірні пускові струми, що призводить до поломки вимикачів і реле. У результаті доводиться ризикувати дорогим обладнанням або додатково витрачатися на захисні пристрої. Пусковий струм якісного світильника Схема підключення VL-PJ02 продовжити термін служби вимикачів та реле; уникнути помилкових спрацювань автоматів у щитку. Після подачі живлення вбудоване реле спочатку обмежує струм через послідовний резистор. Через контакти реле замикаються, і навантаження отримує повний струм. Надалі модуль не впливає на роботу приладів, забезпечуючи їх стабільне та безпечне функціонування.
