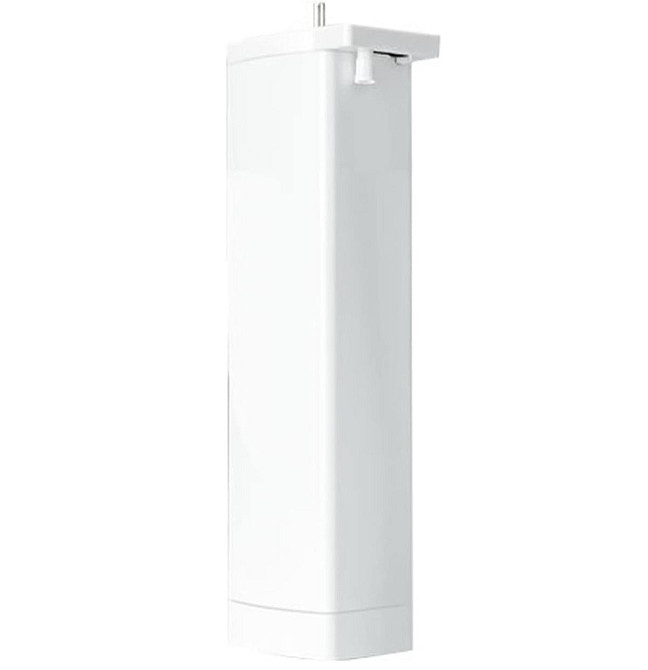

Безшумний Wi-Fi мотор LIVOLO з фазним керуванням для Розумного будинку (VL-SHJ003)

Безшумний мотор з фазним або PIN керуванням Позначення Варіанти фазного підключення PIN Додавання пульта Мотор має гнучку систему налаштування, що дозволяє підключати його до розумного будинку будь-якого виробника. У цьому режимі використовується чотирипровідне підключення для керування моторизованими шторами через слабкострумові сигнали.   1. Натисніть кнопку на двигуні. Світлодіодний індикатор блимне 1 раз. Продовжуйте тримати кнопку протягом 5-6 секунд, поки світлодіодний індикатор не почне світитися постійно (блакитним або зеленим). Відпустіть кнопку. 2. На пульті оберіть канал і натисніть кнопку програмування на зворотному боці пульта. Світлодіодний індикатор при цьому має згаснути, що означає успішне програмування двигуна. 1. Натисніть кнопку програмування на двигуні протягом приблизно 5-6 секунд, поки світлодіодний індикатор не почне світитися постійно (блакитним або зеленим). Відпустіть кнопку. 2. Ще раз натисніть кнопку програмування на двигуні протягом 8-10 секунд, поки світлодіодний індикатор не погасне. Це означатиме, що налаштування двигуна були скинуті.   4 способи керування Скидання налаштувань двигуна Фазне керування, Систему керування через PIN (сухий контакт), Дистанційне керування за допомогою пульта, Ручне керування у разі відключення живлення. подача живлення на дроти L і N, можливе використання пульта дистанційного керування; усі інші дроти залишаються незадіяними та мають бути ізольовані. дроти Open, Close і N підключаються до контролера, можливе використання з контролером; інші дроти залишаються незадіяними та мають бути ізольовані.  живлення дроти L (коричневий) і N (синій). Дроти Open (чорний) і Close (сірий) підключаються до контролера, можливе одночасне використання пульта дистанційного керування; жовто-зелений провід залишається незадіяним, його необхідно ізолювати. подача живлення на дроти L і N, дроти Open і Close підключаються до контролера, а жовто-зелений провід підключається до карткового реле, можливе використання пульта дистанційного керування, контролера та карткового реле. PIN Дія 5 Загальний 5-2 Відкриття 5-3 Закриття 5-4 Зупинка
