Гидравлический Трим Для Подвесного Лодочного Мотора Stronger Gt-1000
Купить Гидравлический Трим Для Подвесного Лодочного Мотора Stronger Gt-1000

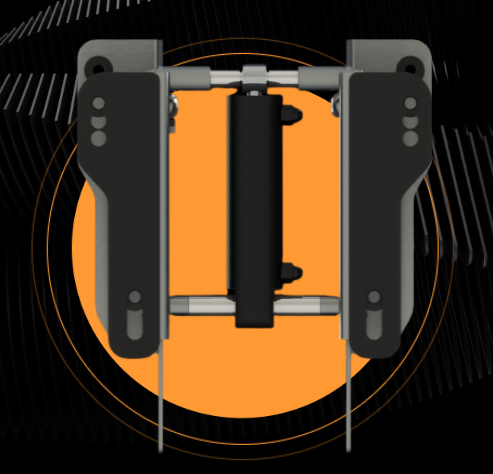

Электрогидравлический вертикальный подъемник «лифт» для лодочных моторов — предназначен для точной настройки заглубления винта подвесного лодочного мотора. С помощью данного устройства можно наиболее полно раскрыть потенциальные возможности мотора и достичь максимальной скорости и экономии топлива при использовании оптимального винта.
Характеристики:

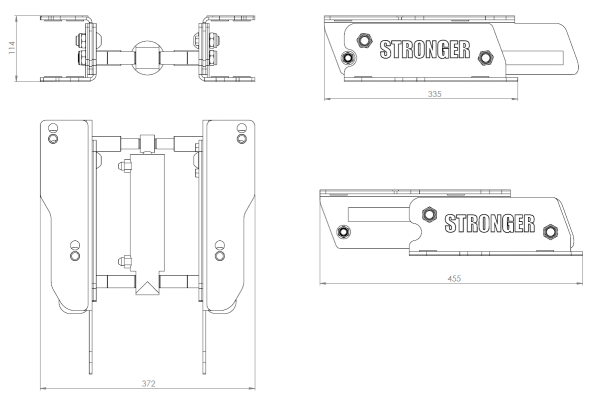

Размеры устройства в сложенном состоянии
Длина 440 мм, ширина 372 мм, высота 114 мм
Размеры устройства в разложенном состоянии
Длина 455 мм, ширина 372 мм, высота 114 мм
Вес устройства с гидравлической станцией
16,5 кг
Вес устройства без гидравлической станции
13 кг
Напряжение
12 В
Высота подъема устройства
120 мм
Устройство для моторов мощностью
от 50 л.с. до 150 л.с.
Максимальный вес лодочного мотора
Не более 220 кг
Материал
Нержавеющая сталь
Защита от гальванической коррозии
Да
Мощность гидравлического подъемника
1000 кг
Принцип работы лифта следующий: при движении лодки по воде вы имеете возможность путем регулировки высоты подъема лодочного мотора добиться наиболее оптимального заглубления его винта в следствии чего улучшаются скоростные показатели лодки, а также существенная экономия топлива. При использовании панели управления вы сможете более точно ступенчато отрегулировать заглубление мотора, а затем после отстройки сохранить предпочитаемое положение в энергонезависимую память и тем самым в дальнейшем путем нажатия всего на одну кнопку перейти к уже отстроенному ранее походному режиму.
Установка устройства
В изделии уже имеются все стандартные монтажные отверстия, которые подходят для крепления большинства лодочных моторов от 50 лошадиных сил с тримом на борту. Если отверстия крепления вашего мотора, или уже просверленные отверстия на лодке не совпадают с теми, что уже имеются на лифте, вам может потребоваться самостоятельное сверление дополнительных монтажных отверстий. Ниже представлен рисунок с расстояниями между основными монтажными отверстиями. Перед установкой лифта на лодку убедитесь, что ваши отверстия на моторе совпадают с теми, что уже имеются на лифте, или просверлите новые.
Размеры устройства

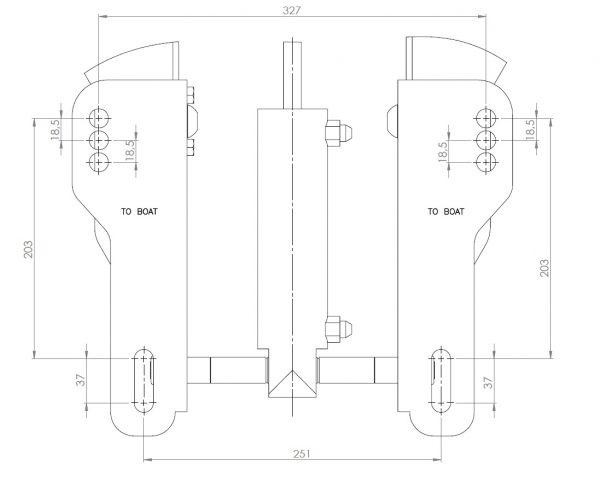

Сторона к транцу лодки

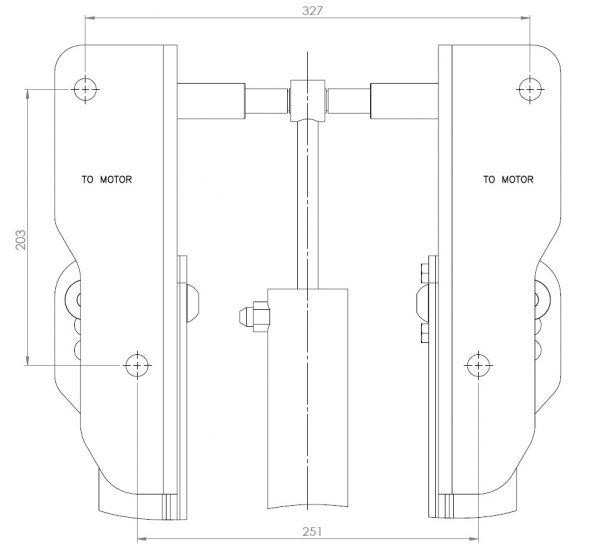

Сторона к мотору

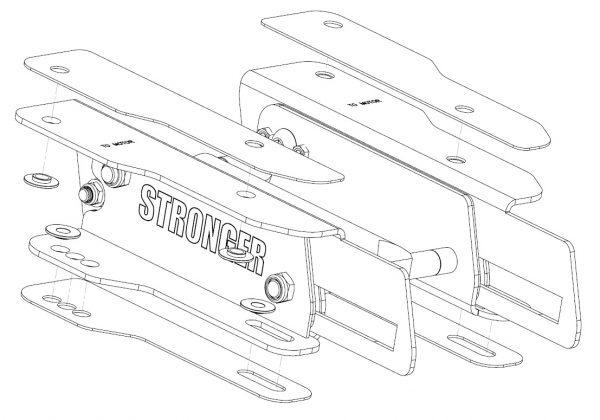

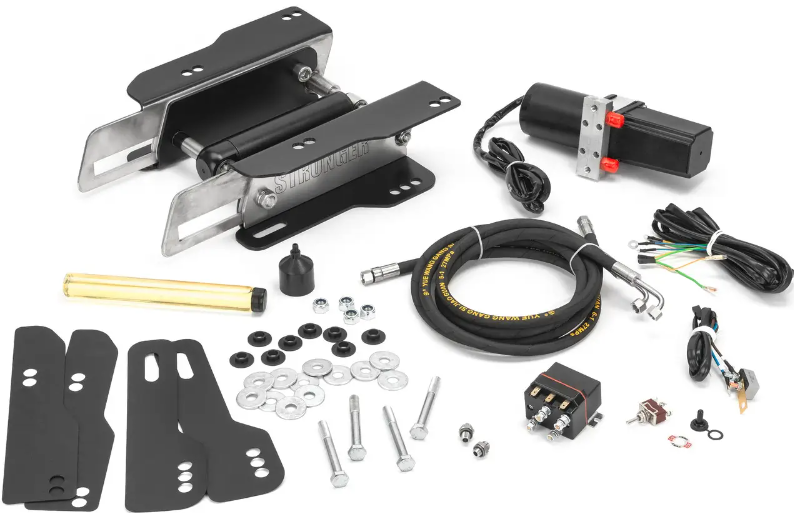

Обратитесь к руководству по установке вашего подвесного мотора, для того чтобы просверлить монтажные отверстия надлежащего размера и в нужном месте. В комплекте с изделием поставляются крепежные элементы для крепления гидравлического лифта к транцу лодки. Убедитесь, что у вас имеется отдельно крепеж для дальнейшего крепления мотора к лифту. Эти крепежные элементы в комплекте с устройством не поставляются. Далее вам потребуется закрепить лифт к транцу лодки. Для этого вам необходимо отсоединить от транца ваш лодочный мотор если он уже был установлен. Затем на уже просверленные отверстия крепления мотора установить с помощью крепежных элементов лифт и плотно зафиксировать. Обратите внимание на рисунок ниже, на то, каким образом должны быть установлены изолирующие элементы и т-образные шайбы, которые поставляются в комплекте с лифтом.
Если вы производите первичную установку, то в этом случае вам желательно обратиться к специалистам и доверить установки устройства им. Далее вы приступаете к подключению гидравлической станции, замене заглушек на штуцеры на цилиндре и соединению станции с цилиндром между собой гидравлическими шлангами. С этим процессом вы сможете ознакомиться в инструкции к триму.
Подключение устройства к аккумуляторной батарее
Для того, чтобы произвести коммутацию электрической части гидравлического лифта, пожалуйста воспользуйтесь схемой подключения, представленной на рисунке ниже.
Эксплуатация
Для осуществления быстрого старта с воды и выхода лодки на глиссер вам необходимо опустить лифт с мотором в самое нижнее положение. Затем после того, как ваша лодка вышла на глиссер вы, производите дальнейшую регулировку высоты заглубления винта пу
